Daikin Advanced plus User Manual

Manuel d'installation et d'utilisation
14
FWEC3
Advanced plus electr
onic controller
FC66002765
MODBUS
Le pr
otocole prévu dans la commande est Modbus RTU (9600,
N, 8, 2) sur RS485
FONCTIONS APPLIQUÉES
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
EXCEPTIONS APPLIQUÉES
Exception Code 02: Invalidate data address
LISTE PARAMÈTRES DE SUPERVISION
ADRESSE
REGISTRE TYPE U.M.
0
États
R-
1
Vitesse
R-
2
Température air
R [°C/10]
3
Humidité
R%
4
Température eau
R [°C/10]
5
P00: Confi guration
R-
6
P05: Confi g.DIN
R-
7
T. Setpoint actif
R [°C/10]
8
T. Setpoint utilisateur
R [°C/10]
9
Version LCD
R-
10
P09: Confi g.DOUT1
R
11
P10: Logique DOUT1
R
12
P11: Confi g.DOUT2
R
13
P12: Logique DOUT2
R
14
P14: Confi g.AOUT1/2
R
15
Sortie analogique 1
R [%]
16
Sortie analogique 2
R [%]
50
Numériques 1
R/W -
51
Plages horaires
R/W -
52
Setpoint - Rafraîchissement
R/W [°C/10]
53
Setpoint - Chauffage
R/W [°C/10]
54
Setpoint min. - Rafraîch.
R/W [°C/10]
55
Setpoint max. - Rafraîch.
R/W [°C/10]
56
Setpoint min. - Chauff.
R/W [°C/10]
57
Setpoint max. - Chauff.
R/W [°C/10]
58
Vitesse
R/W -
59
Correction Economy
R/W [°C/10]
60
Mode de ventilation modulée
R/W -

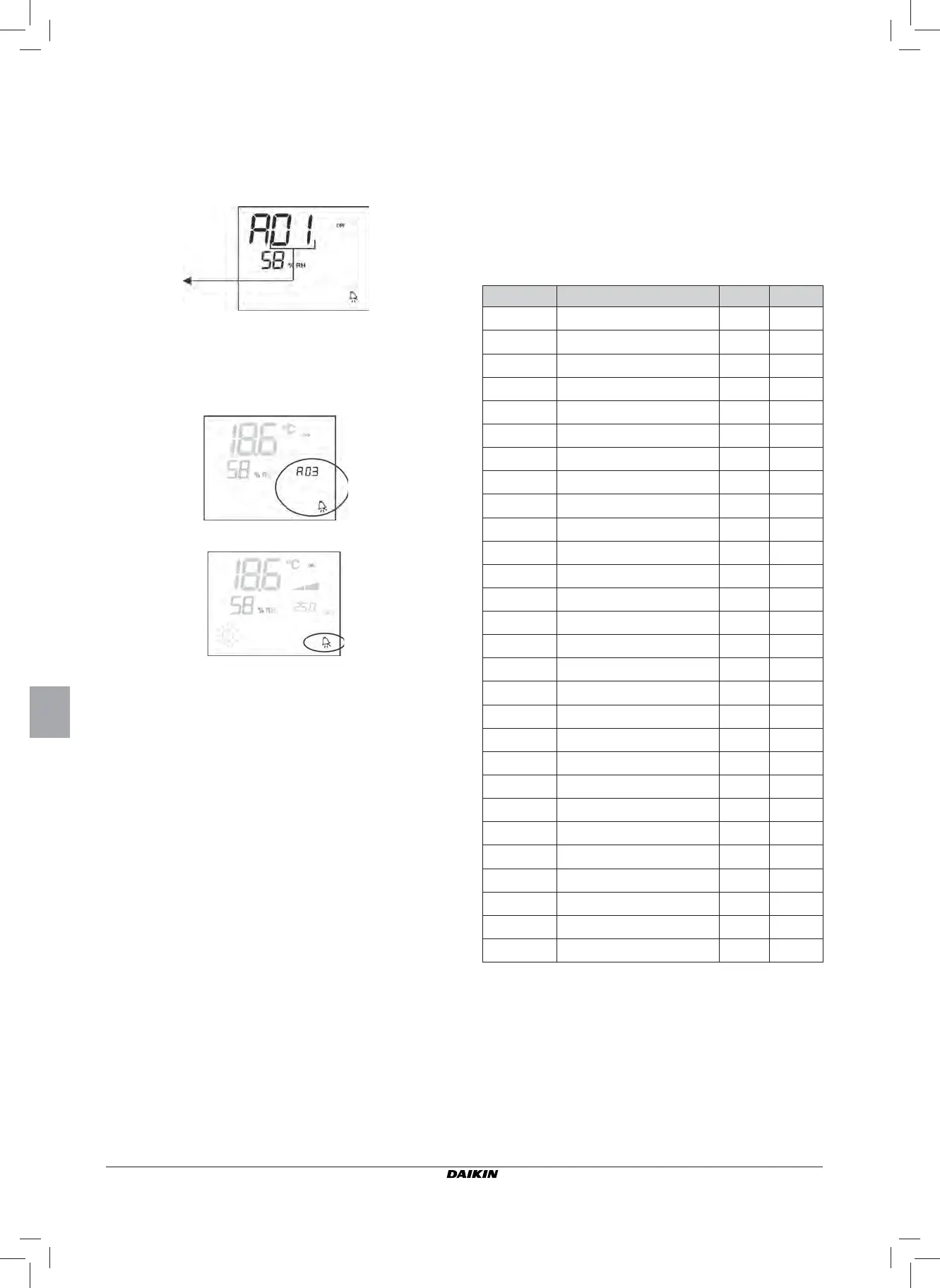

ALARMES
La commande contrôle deux types d’alarme:
■
Alarmes graves: causent l’extinction forcée du thermo-
stat
■ Alarmes non graves: ne forcent pas l’extinction du thermo-
stat mais empêchent les fonctions critiques éventuelles
ALARMES GRAVES
■
Code A01 = erreur sonde extérieure de température de l’air
(thermostat installé sur l’appareil)
■ Code A02 = erreur sonde interne de température de l’air
(thermostat à installation murale et sonde extérieur de
température de l’air désactivée)
ALARMES NON GRAVES
THERMOST
AT OFF
THERMOST
AT ON
■
Code A03 = erreur sonde de température de l’eau
■ Code A04 = erreur sonde humidité externe (si la sonde
température éloignée est installée)
■ Code A05 = erreur sonde humidité interne
N.B.: l’indication du code d’alarme est affi chée si le ther-
mostat est éteint uniquement
Code alarme
