Manuel d'installation et d'utilisation
16
FWEC3
Advanced plus electr
onic controller
FC66002765
CARTE ÉLECTRONIQUE (FIGURE 6)
Ou
Vc
Vanne
Vh Vanne Chaud / Résistance
V0 Vit.extra-minimum
V1 Vit. minimum
V2 Vit. moyenne
V3 Vit. maximum
N Neutre
L Phase
PE Terre
A-B-GND RS 485
SU Sonde humidité éloignée
SW Sonde eau
SA Sonde air éloignée
101 Sortie 0-10V 1
COM Commun sorties 0-10V
102 Sortie 0-10V 2
DO2 Sortie numérique 2
DO1 Sortie numérique 1
CO12 Commun sorties numériques
DI1 Entrée num.1
CI12 Commun DI1-2
DI2 Entrée num. 2
N.B.:
■ pour les connexions de puissance utiliser un câble d’1
mm
2
de section
■
pour les entrées digitales utiliser un câble de type AWG
24
■ Pour les prolongations des sondes et RS485 utiliser un
câble blindé de type AWG 24

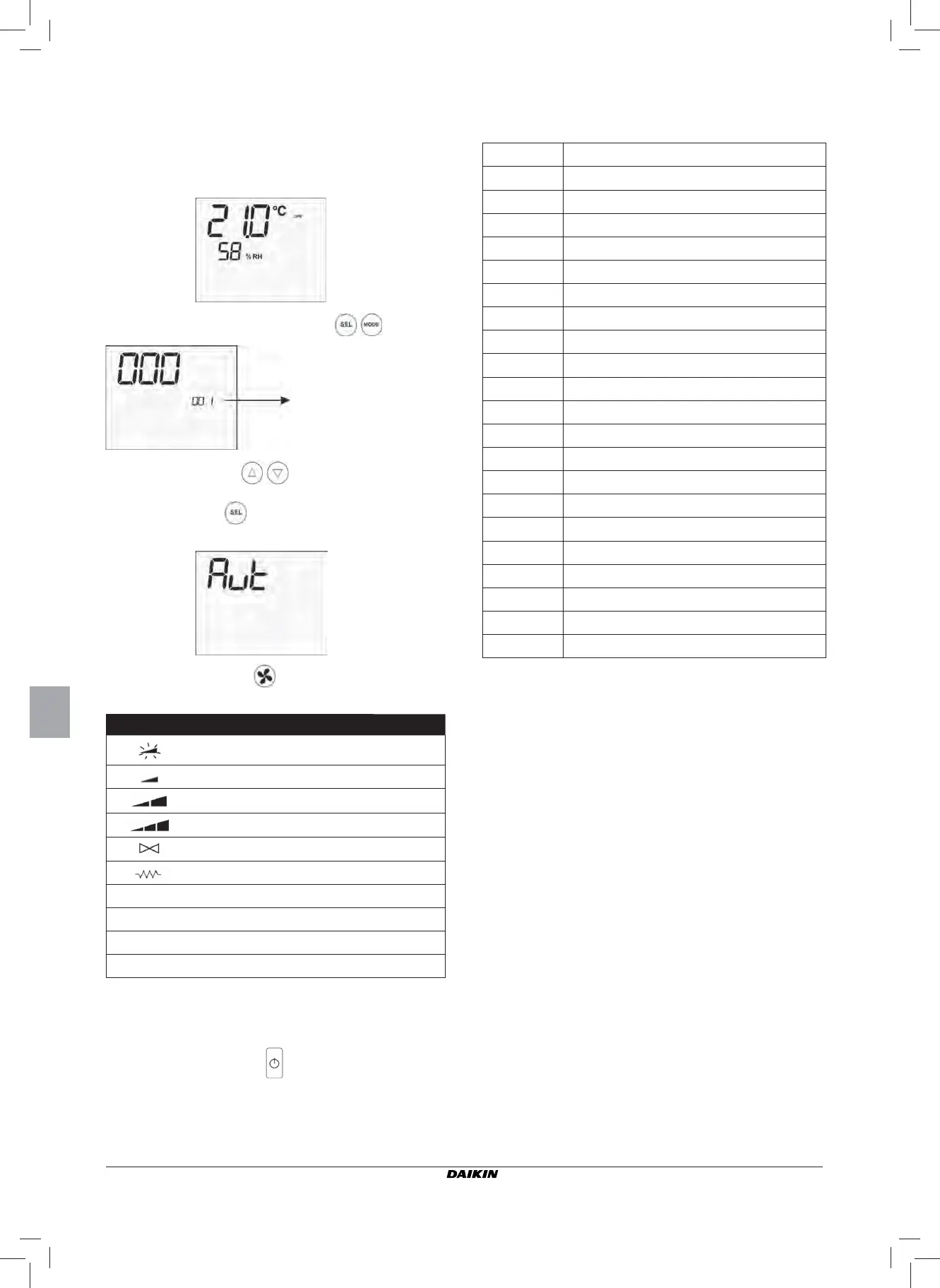

PROCÉDURE D’AUTODIAGNOSTIC
Cette pr
océdure permet de vérifi er le fonctionnement correct
des sorties du contrôleur.
Pour l’exécution de cette procédure, se reporter aux indica-
tions suivantes:
■ porter le thermostat sur Off
■ enfoncer simultanément les touches
■
utiliser les touches
pour modifi
er la valeur du
moniteur jusqu’à la valeur du MdP d’audiagnostic (030),
puis appuyer sur
.
Apparaîtra l’image-écran suivante:
■ appuyer sur la touche
pour allumer successivement
les dif
férentes sorties du thermostat.
Symbole Actionnement Bornes
V
it. extra-minimum N-V0
V
it. minimum N-V1
V
it. moyenne N-V2
V
it. maximum N-V3
V
anne N-Vc
Résistance / Deuxième vanne
N-Vh
CO1 Sortie numérique 1 C012-C01
CO2 Sortie numérique 2 C012-C02
AO1 Sortie analogique 1 = 10V COM-101
AO2 Sortie analogique 2 = 10V COM-102
Il est possible de vérifi er, une par une, les sorties du contrô-
leur électronique en observant le composant correspondant
(vanne, ventilateur…) ou bien en contrôlant la présence de
tension (230V) sur les bornes correspondantes.
■ Appuyer sur la touche
pour quitter la pr
océdure
d’autodiagnostic (après quelques minutes le thermostat
quittera automatiquement la modalité)
niveau 1: saisie MdP
