Manual de instalación y de uso
16
FWEC3
Advanced plus electr
onic controller
FC66002765
TARJETA ELECTRÓNICA (FIGURA 6)
en la cual
Vc
Válvula
Vh
Válvula Calor/Resistencia
V0
Vel. súper mínima
V1
Vel. mínima
V2
Vel. mediana
V3
Vel. máxima
N
Neutro
L
Fase
PE
Tierra
A-B-GND
RS 485
SU
Sonda de humedad remota
SW
Sonda agua
SA
Sonda aire remota
101
Salida 0-10V 1
COM
Común salidas 0-10V
102
Salida 0-10V 2
DO2
Salida digital 2
DO1
Salida digital 1
CO12
Común salidas digitales
DI1
Entrada dig. 1
CI12
Común DI1-2
DI2
Entrada dig. 2
NOTA:
■ para conexiones de potencia utilizar cable con sección
de 1 mm
2
■
para entradas digitales utilizar cable tipo AWG 24
■ Para alargamientos de sondas y RS485 utilizar cable
apantallado tipo AWG 24

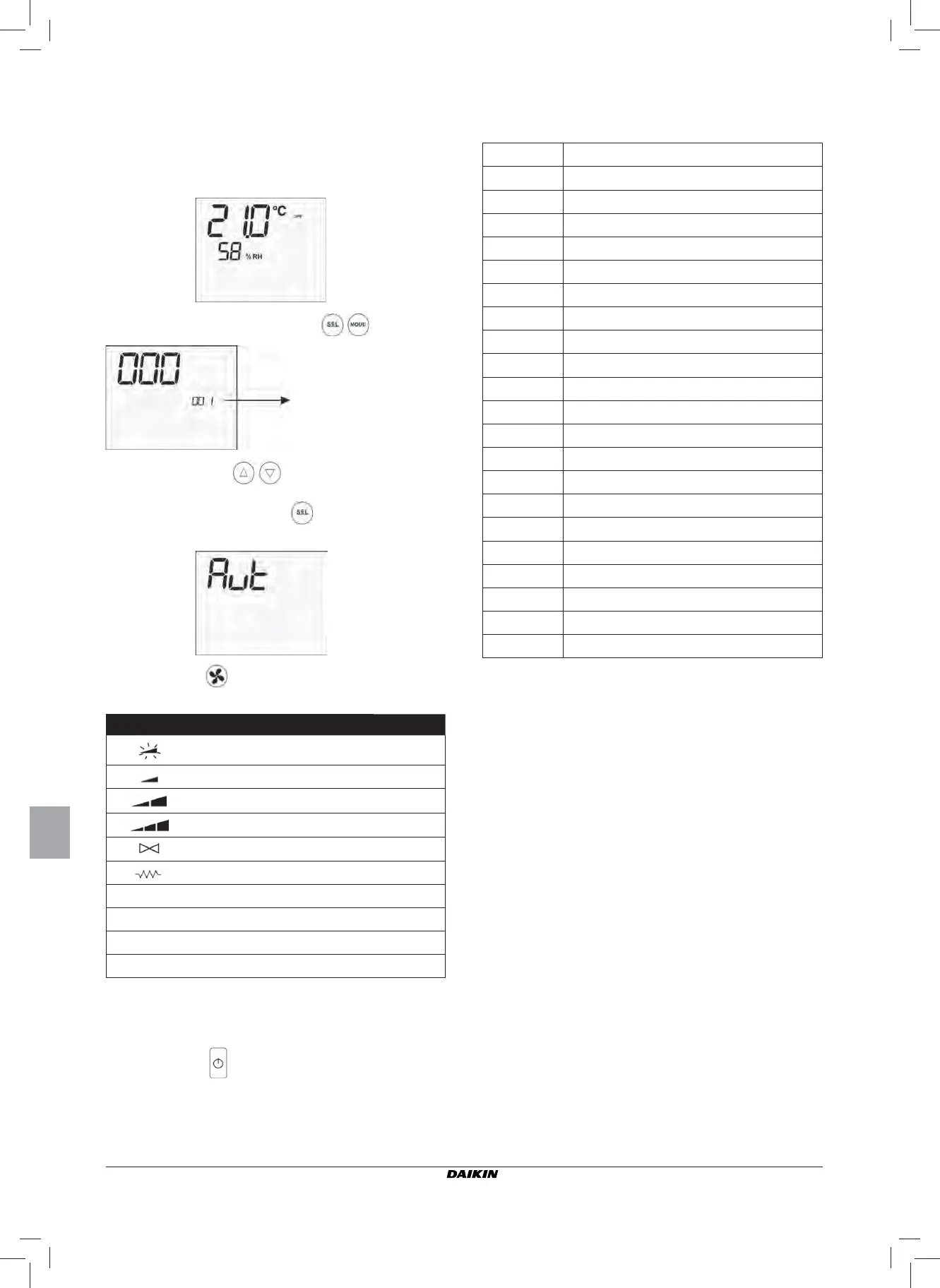

PROCEDIMIENTO DE AUTODIAGNÓSTICO
Este pr
ocedimiento permite verifi car el correcto funcionamiento
de cada una de las salidas del mando mismo.
Para ejecutar este procedimiento deberán aplicarse las si-
guientes indicaciones:
■ poner el termostato en Off
■ pulsar simultáneamente las teclas
■
utilizar las teclas
para modifi
car el valor del
display hasta llegar al valor de contraseña para el
autodiagnóstico 030 y pulsar
. Apar
ecerá la siguiente
pantalla:
■ pulsar la tecla
para encender en sucesión las difer
en-
tes salidas del termostato.
Símbolo
Accionamiento Bornes
V
el. súper-mínima N-V0
V
el. mínima N-V1
V
el. mediana N-V2
V
elocidad máxima N-V3
Válvula
N-Vc
Resistencia /Segunda válvula
N-Vh
CO1 Salida digital 1 C012-C01
CO2 Salida digital 2 C012-C02
AO1 Salida analógica 1 = 10V COM-101
AO2 Salida analógica 2 = 10V COM-102
Es posible comprobar, una por una, las salidas del control
electrónico observando el respectivo componente (por ej.:
válvula, ventilador) o verifi cando la presencia de una tensión
de 230 V en los bornes correspondientes.
■ pulsar la tecla
para salir del pr
ocedimiento de auto-
diagnóstico (después de algunos minutos el termostato
saldrá automáticamente de todos modos).
nivel 1: introducir contraseña
