Piping Diagrams Si18-525B
432 Appendix
1. Piping Diagrams
1.1 Outdoor Units

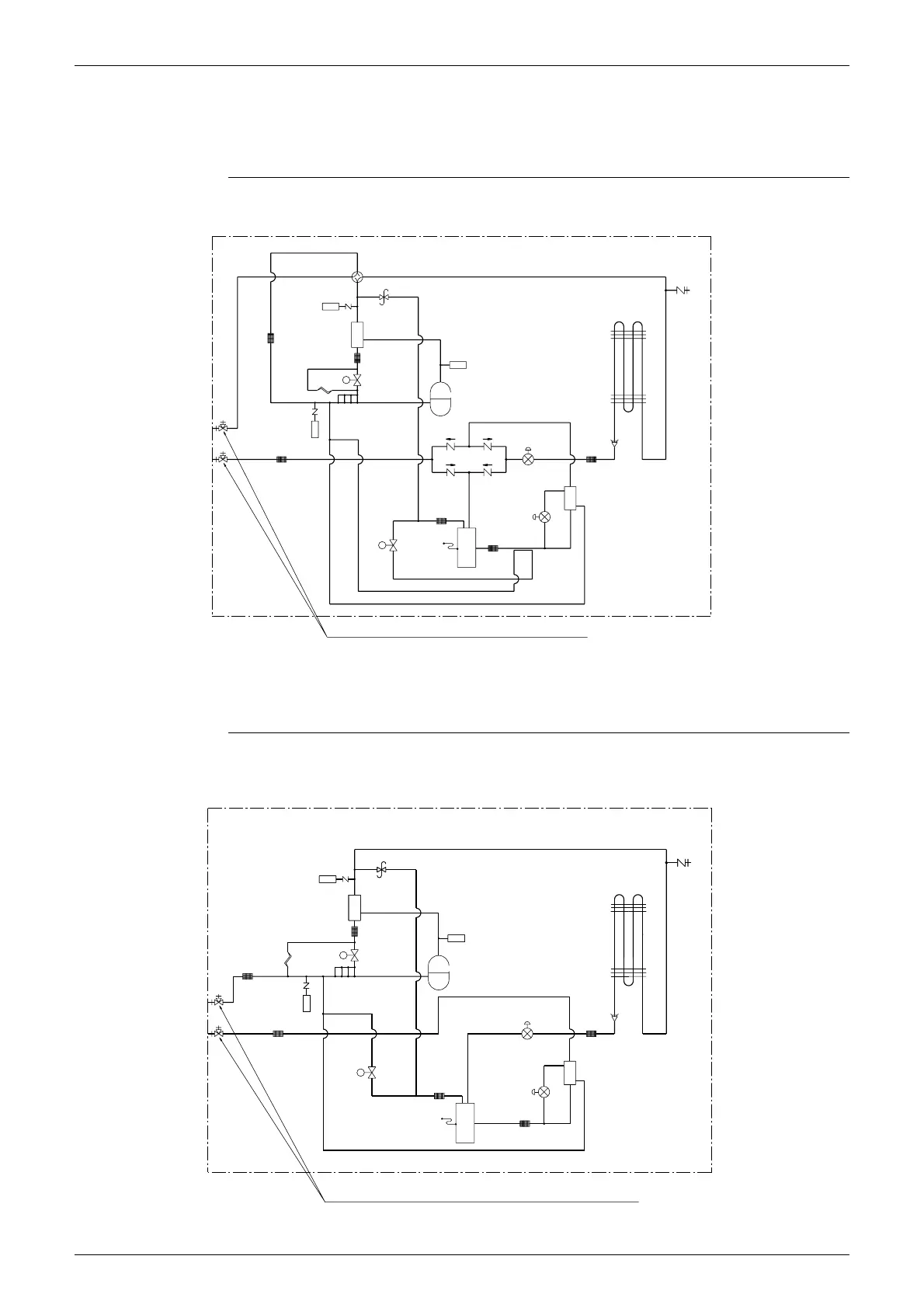

RMK(X)S112/140/160DVM, RMK(X)S112/140/160DV1A, RMXS112/140/160DVLT
RMKD112/140/160DVM
Filter
Filter
Low pressure
sensor
High pressure
sensor
Capillary
tube
SP
SP
Stop valve (With service port on field piping side φ7. 9mm flare connection)
Filter
SV
Oil
separator
Four way
valve
Solenoid
valve
Pressure
regulating valve
Solenoid
valve
Compressor
Filter
Check
valve
Check
valve
HPS
Receiver
High pressure
switch
Check
valve
Check
valve
Filter
Electronic
expansion valve
Heat
exchanger pipe
Electronic
expansion valve
Double pipe
heat exchanger
Filter
Heat exchanger
Service port
3D048787A
SV
Filter
Capillary
Low pressure
tube
Filter
High pressure
sensor
sensor
SP
SP
Filter
Stop valve (With service port on field piping side φ6.4mm flare connection)
SV
Oil
Solenoid
separator
Pressure
SV
regulating valve
valve
Solenoid
valve
Compressor
Filter
HPS
High pressure
switch
Receiver
expansion valve
Electronic
expansion valve
Electronic
Filter
heat exchanger
Double pipe
Filter
Heat exchanger
Service port
3D044920A
