ECFWEB6+ECFWER6
Mikroprozessorregler für Ventilator-Konvektoren
4PW17551-1B
Installations- und Bedienungsanleitung
7

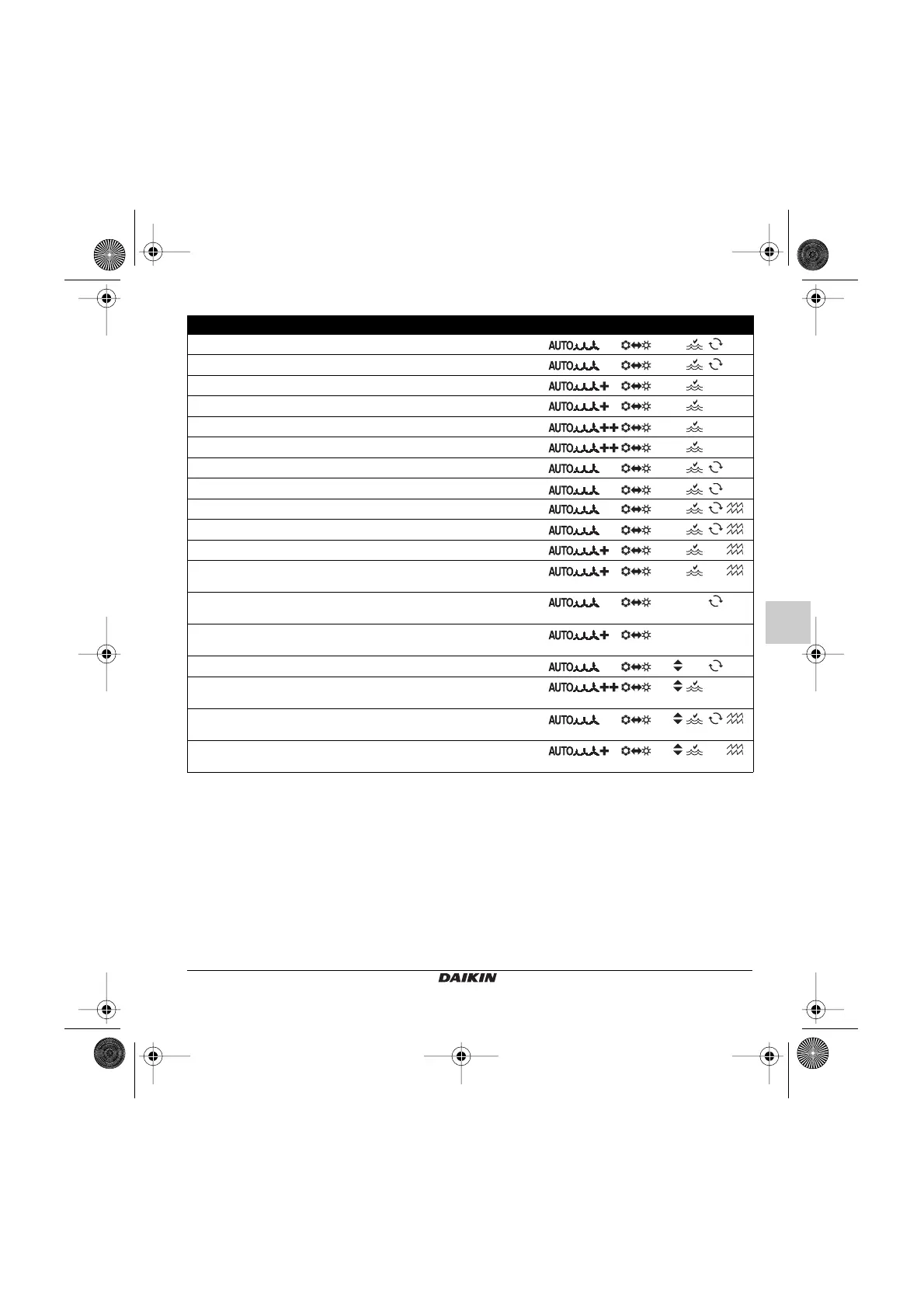

Eigenschaften Liste der betätigten Funktionen
C1 Standard - Zweirohrsystem
C2 Zweirohrsystem - Fernschaltmodus
C3 Zweirohrsystem – ein Ventil
C4 Zweirohrsystem – ein Ventil - Fernschaltmodus
C5 Vierrohrsystem – zwei Ventile
C6 Vierrohrsystem – zwei Ventile - Fernschaltmodus
C7 Vierrohrsystem
C8 Vierrohrsystem - Fernschaltmodus
C9 Zweirohrsystem – Elektrisches Heizgerät
C10 Zweirohrsystem – elektrisches Heizgerät - Fernschaltmodus
C11 Zweirohrsystem – ein Ventil – elektrisches Heizgerät
(a)
C12 Zweirohrsystem – ein Ventil – elektrisches Heizgerät -
Fernschaltmodus
(a)
C13 Zweirohrsystem – automatisches Einschalten auf der
Wasserseite
(b)
C14 Zweirohrsystem – ein Ventil - automatisches Einschalten auf der
Wasserseite
(b)
C15 Zweirohrsystem – automatisches Einschalten auf der Luftseite
(b)
C16 Vierrohrsystem – zwei Ventile - automatisches Einschalten auf
der Luftseite
(b)(c)
C17 Zweirohrsystem – elektrisches Heizgerät - automatisches
Einschalten auf der Luftseite
(b)
C18 Zweirohrsystem – ein Ventil - elektrisches Heizgerät -
automatisches Einschalten auf der Luftseite
(a)(b)
(a) Elektrische Heizregelung: während des Heizbetriebes arbeitet nur das elektrische Heizgerät
(b) Bei dieser Konfiguration, ist die Eingabe für die zentrale Schaltungsart Heizen/Kühlen deaktiviert.
(c) Für Konfigurationen mit automatischer Schaltungsart Kühlen/Heizen basierend auf der Lufttemperatur im Kühlmodus, stoppt
der Ventilator wenn das Ventil abschaltet. Das ativierende Signal bezieht sich nur auf den Heizmodus (der Wassersensor wird
an der heißen Wasserverzweigung positioniert). Kühlmodus (Ventilator) ist immer aktiviert, abgesehen von der
Wassertemperatur (es gibt nur einen Wassertemperatursensor, der verwendet wird, um zu vermeiden, dass der Ventilator mit
kaltem Wasser innerhalb des Wärmetauschers betrieben wird).
M
MD
M
MD
M
MD
M
MD
M
MD
M
MD
H
2
O
H
2
O
AIR
AIR
AIR
AIR
