Installations- und Bedienungsanleitung

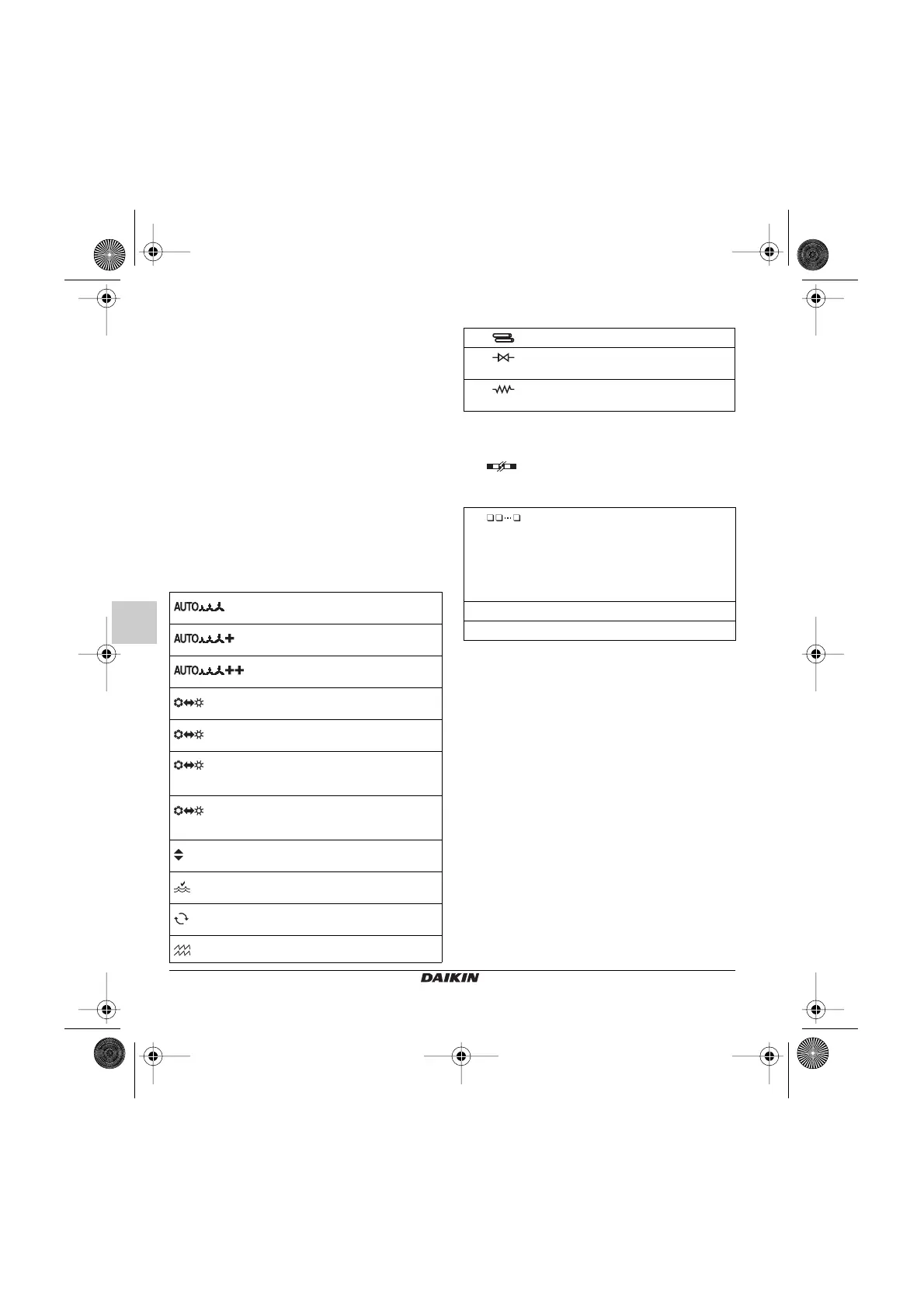

6
4PW17551-1B
ECFWEB6+ECFWER6
Mikroprozessorregler für Ventilator-Konvektoren
MÖGLICHE KONFIGURATIONEN
In diesem Kapitel beschreiben wir alle möglichen
Konfigurationen (C1➞C18) für die Regelung der Einheit.
Wählen Sie die Konfiguration, die am Besten den
Systemeigenschaften entsprechen. Mögliche
Funktionen sind in verschiedenen Konfigurationen
zusammengefasst und definiert, indem die Mikroschalter
auf der elektronischen Leiterplatte entsprechend
eingestellt werden. Siehe auch Kapitel "Installation an
der Halterung und an dem Ventilator-Konvektor" auf
Seite 8 und Kapitel "Einstellung der Mikroschalter" auf
Seite 9.
Um das Verhältnis der Systemeigenschaften mit dem
korrekten Verdrahtungsplan zu finden sowie die korrekte
Einstellung der zu verwendenden Mikroschalter in Bezug
auf die gewünschte Regelung, kombinieren Sie die
Tabelle bei Seite 7 mit der Tabelle ganz am Ende dieser
Anleitung.
Diese Tabelle listet folgende Punkte für alle möglichen
Konfigurationen auf:
■ betätigte Funktionen
■ Systemeigenschaften
■ Position der Mikroschalter
■ entsprechend den Reglern
■ wichtiger Hinweis auf zugehörige Verdrahtungspläne
()
■ andere Vereinbarungen zum völligen Verständnis der
Tabelle:
Raumthermostat mit
Lufttemperaturregelung
Raumthermostat mit EIN/AUS Ventil
für 2-Rohrsysteme
Raumthermostat mit EIN/AUS Ventil
für 4-Rohrsysteme
Manuell eingebauter Schaltbetrieb
Kühlen/Heizen
Manueller Fernschaltbetrieb Kühlen/
Heizen
Automatischer Schaltmodus Kühlen/
Heizen basierend auf der
Wassertemperatur
Automatischer Schaltungsart
Kühlen/Heizen basierend auf der
Lufttemperatur
Auswahl des Bereichs der neutralen
Zone
Betriebsbereites aktiviertes Signal
basierend auf der Wassertemperatur
Zeitfunktion (nicht erhältlich für
ECFWER6)
Elektrische Heizregelung
M
M
D
H
2
O
AI
R
Anzahl der Rohre (2 oder 4)
Ventil
(✔ = vorhanden, — nicht vorhanden)
Elektrisches Heizgerät
(✔ = vorhanden, — nicht vorhanden)
mit einer Anzahl von Einheiten
nebeneinander
(+ verbindliche zusätzliche,
EPIMSA6 Master/Slave Schnittstelle
wie in Absatz "Master/Slave
Schnittstelle und Stromschnittstelle"
auf Seite 11) erklärt
1~ 1 Phase
3~ 3 Phase
1B_I+OM_4PW17551-1B.book Page 6 Wednesday, October 5, 2005 9:18 AM
