Daikin ECFWEB6 User Manual

ECFWEB6+ECFWER6
Dispositif de régulation à microprocesseur pour
ventilo-convecteurs
4PW17551-1B
Manuel d'installation et d'utilisation
9

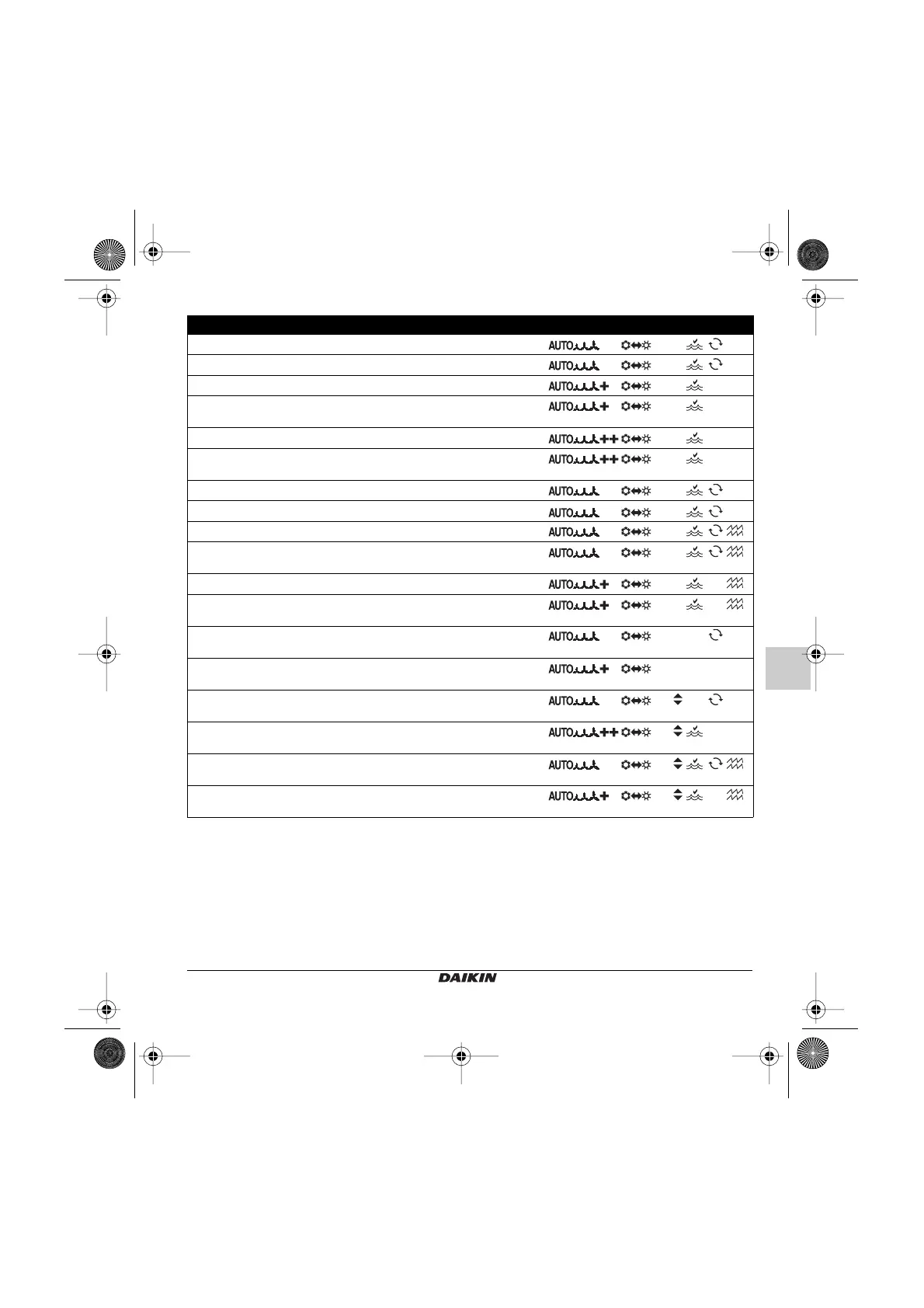

Caractéristiques Liste de fonctions activées
C1 Système standard à deux tuyaux
C2 Système à deux tuyaux – Mode de commutation à distance
C3 Système à deux tuyaux – Une vanne
C4 Système à deux tuyaux – Une vanne – Mode de commutation
à distance
C5 Système à quatre tuyaux – Deux vannes
C6 Système à quatre tuyaux – Deux vannes – Mode de
commutation à distance
C7 Système à quatre tuyaux
C8 Système à quatre tuyaux – Mode de commutation à distance
C9 Système à deux tuyaux – Chauffage électrique
C10 Système à deux tuyaux – Chauffage électrique – Mode de
commutation à distance
C11 Système à deux tuyaux – Une vanne – Chauffage électrique
(a)
C12 Système à deux tuyaux – Une vanne – Mode de commutation
à distance
(a)
C13 Systèmes à deux tuyaux – Commutation automatique du côté
eau
(b)
C14 Systèmes à deux tuyaux – Une vanne – Mode de commutation
automatique du côté eau
(b)
C15 Systèmes à quatre tuyaux – Commutation automatique du côté
air
(b)
C16 Systèmes à quatre tuyaux – Deux vannes – Commutation
automatique du côté air
(b)(c)
C17 Systèmes à deux tuyaux – Chauffage électrique – Mode de
commutation automatique du côté air
(b)
C18 Systèmes à deux tuyaux – Une vanne – Chauffage électrique –
Mode de commutation automatique du côté air
(a)(b)
(a) Contrôle du chauffage électrique pendant le chauffage, seul le chauffage électrique fonctionne
(b) Dans ce type de configuration, l'entrée pour le mode de commutation refroidissement/chauffage centralisé est désactivée.
(c) Pour les configurations à mode de commutation refroidissement/chauffage automatique basé sur la température de l'air en
mode de refroidissement, le ventilateur s'arrête lorsque la vanne se ferme. Le signal d'activation renvoie au mode de chauffage
uniquement (le capteur pour eau est placé sur le branchement d'eau chaude.) Le mode de refroidissement (ventilateur) est
toujours activé indépendamment de la température de l'eau (un seul capteur de température de l'eau est utilisé pour éviter que
le ventilateur ne tourne avec de l'eau froide dans l'échangeur thermique).
M
MD
M
MD
M
MD
M
MD
M
MD
M
MD
H
2
O
H
2
O
AIR
AIR
AIR
AIR
1B_I+OM_4PW17551-1B.book Page 9 Wednesday, October 5, 2005 9:18 AM
