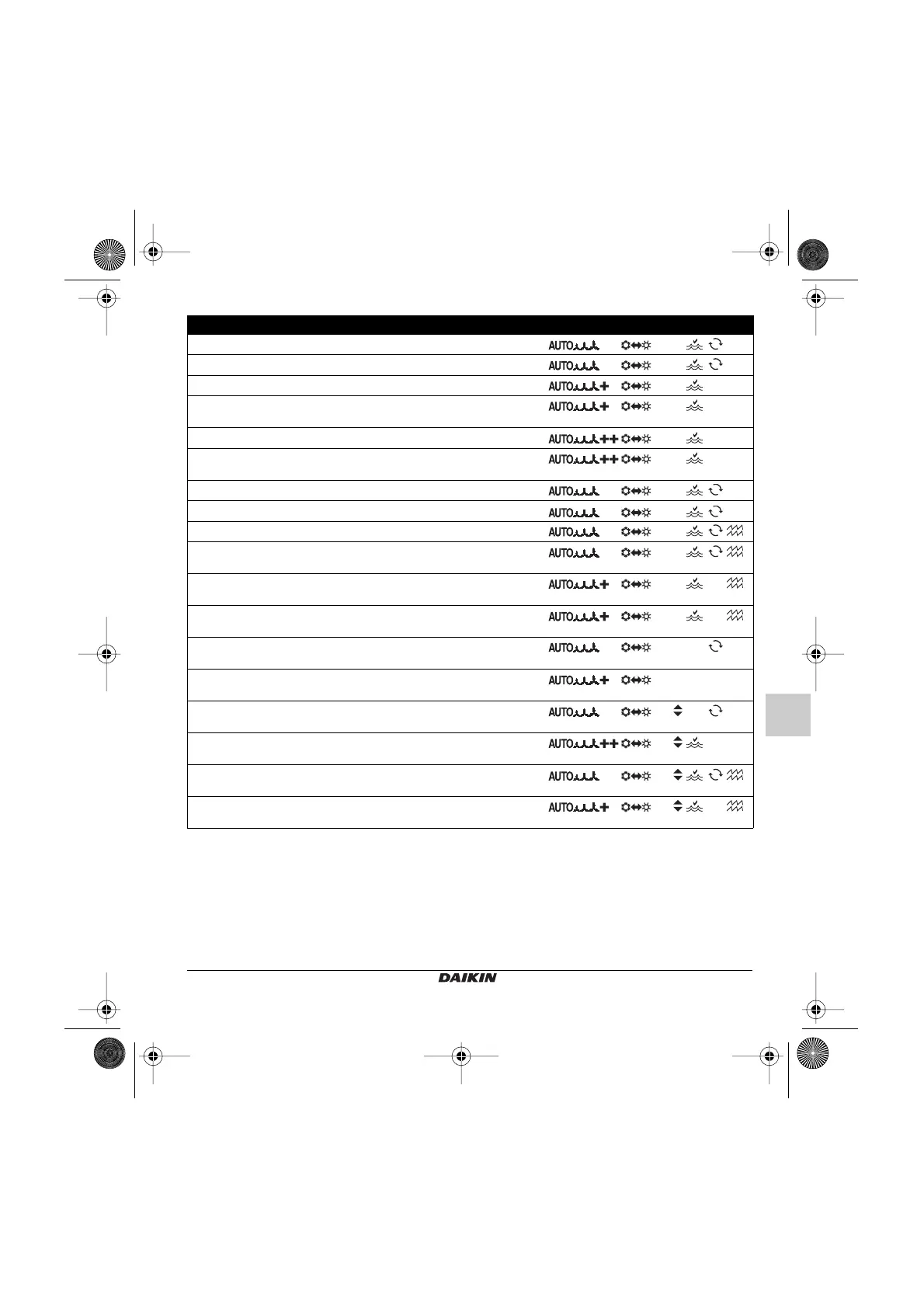

Kenmerken Lijst van geactiveerde functies
C1 Standaardsysteem met twee leidingen
C2 Systeem met twee leidingen – Afstandsomschakelmodus
C3 Systeem met twee leidingen – Eén klep
C4 Systeem met twee leidingen – Eén klep –
Afstandsomschakelmodus
C5 Systeem met vier leidingen – Twee kleppen
C6 Systeem met vier leidingen – Twee kleppen –
Afstandsomschakelmodus
C7 Systeem met vier leidingen
C8 Systeem met vier leidingen – Afstandsomschakelmodus
C9 Systeem met twee leidingen – Elektrische verwarming
C10 Systeem met twee leidingen – Elektrische verwarming –
Afstandsomschakelmodus
C11 Systeem met twee leidingen – Eén klep – Elektrische
verwarming
(a)
C12 Systeem met twee leidingen – Eén klep – Elektrische
verwarming – Afstandsomschakelmodus
(a)
C13 Systemen met twee leidingen – Waterzijdig automatisch
omschakelen
(b)
C14 Systemen met twee leidingen – Eén klep – Waterzijdig
automatisch omschakelen
(b)
C15 Systemen met vier leidingen – Luchtzijdig automatisch
omschakelen
(b)
C16 Systemen met vier leidingen – Twee kleppen – Luchtzijdig
automatisch omschakelen
(b)(c)
C17 Systemen met twee leidingen – Elektrische verwarming –
Luchtzijdig automatisch omschakelen
(b)
C18 Systeem met twee leidingen – Eén klep – Elektrische
verwarming – Luchtzijdig automatisch omschakelen
(a)(b)
(a) Besturing elektrische verwarming: bij het verwarmen werkt alleen de elektrische verwarming
(b) Bij dit type van configuratie is de input voor de gecentraliseerde koel/verwarmingsomschakelmodus gedeactiveerd.
(c) Bij configuraties met een automatische koel/verwarmingsomschakelmodus op basis van de luchttemperatuur in de koelmodus
stopt de ventilator wanneer de klep wordt gesloten. Het activeringssignaal heeft alleen betrekking op de verwarmingsmodus
(de watersonde staat op de warmwateraftakking.) De koelmodus (ventilator) is altijd geactiveerd, ongeacht de
watertemperatuur (er is maar één watertemperatuursonde die wordt gebruikt om te voorkomen dat de ventilator met koud
water in de warmtewisselaar draait).
M
MD
M
MD
M
MD
M
MD
M
MD
M
MD
H
2
O
H
2
O
AIR
AIR
AIR
AIR
