Daikin ECFWEB6 User Manual

ECFWEB6+ECFWER6
Controller per fan coil con microprocessore
4PW17551-1B
Manuale d'installazione e d'uso
8

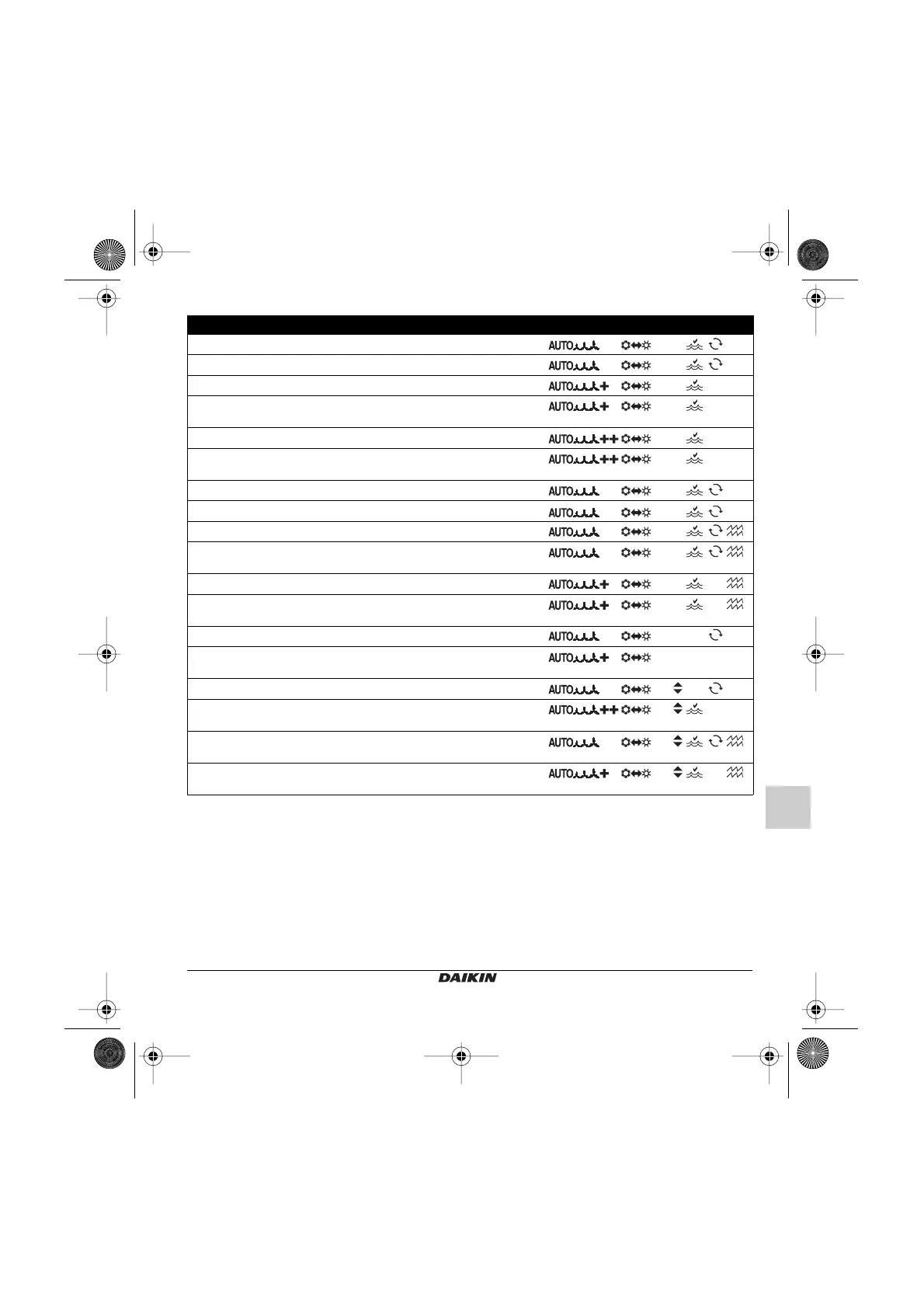

Caratteristiche Elenco delle funzioni attivate
C1 Sistema a due tubi standard
C2 Sistema a due tubi: modalità di commutazione a distanza
C3 Sistema a due tubi – una valvola
C4 Sistema a due tubi – una valvola - modalità di commutazione
a distanza
C5 Sistema a quattro tubi – due valvole
C6 Sistema a quattro tubi – due valvole - modalità di commutazione
a distanza
C7 Sistema a quattro tubi
C8 Sistema a quattro tubi - modalità di commutazione a distanza
C9 Sistema a due tubi – riscaldatore elettrico
C10 Sistema a due tubi – riscaldatore elettrico - modalità di
commutazione a distanza
C11 Sistema a due tubi – una valvola – Riscaldatore elettrico
(a)
C12 Sistema a due tubi – una valvola – riscaldatore elettrico –
modalità di commutazione a distanza
(a)
C13 Sistemi a due tubi – commutazione automatica sul lato acqua
(b)
C14 Sistemi a due tubi – una valvola – modalità di commutazione
automatica sul lato acqua
(b)
C15 Sistemi a quattro tubi – commutazione automatica sul lato aria
(b)
C16 Sistemi a quattro tubi – due valvole – commutazione automatica
sul lato aria
(b)(c)
C17 Sistemi a due tubi – riscaldatore elettrico – modalità di
commutazione automatica sul lato aria
(b)
C18 Sistema a due tubi – una valvola – riscaldatore elettrico –
modalità di commutazione automatica sul alto aria
(a)(b)
(a) Controllo del riscaldatore elettrico: durante il funzionamento in riscaldamento funziona solo il riscaldatore elettrico
(b) In questo tipo di configurazione, viene disattivato l'impulso per la modalità di commutazione raffreddamento/riscaldamento
centralizzata.
(c) Per le configurazioni con modalità di commutazione raffreddamento/riscaldamento automatico in base alla temperatura
dell'aria in modalità raffreddamento, la ventola si arresta quando si chiude la valvola. Il segnale di abilitazione si riferisce solo
alla modalità di riscaldamento (il sensore dell'acqua è posizionato sulla diramazione dell'acqua calda). La modalità di
raffreddamento (ventola) è sempre abilitata indipendentemente dalla temperatura dell'acqua (esiste un unico sensore della
temperatura dell'acqua che viene utilizzato per evitare che la ventola funzioni in presenza di aria fredda all'interno dello
scambiatore di calore).
M
MD
M
MD
M
MD
M
MD
M
MD
M
MD
H
2
O
H
2
O
AIR
AIR
AIR
AIR
1B_I+OM_4PW17551-1B.book Page 8 Wednesday, October 5, 2005 9:18 AM
