Français

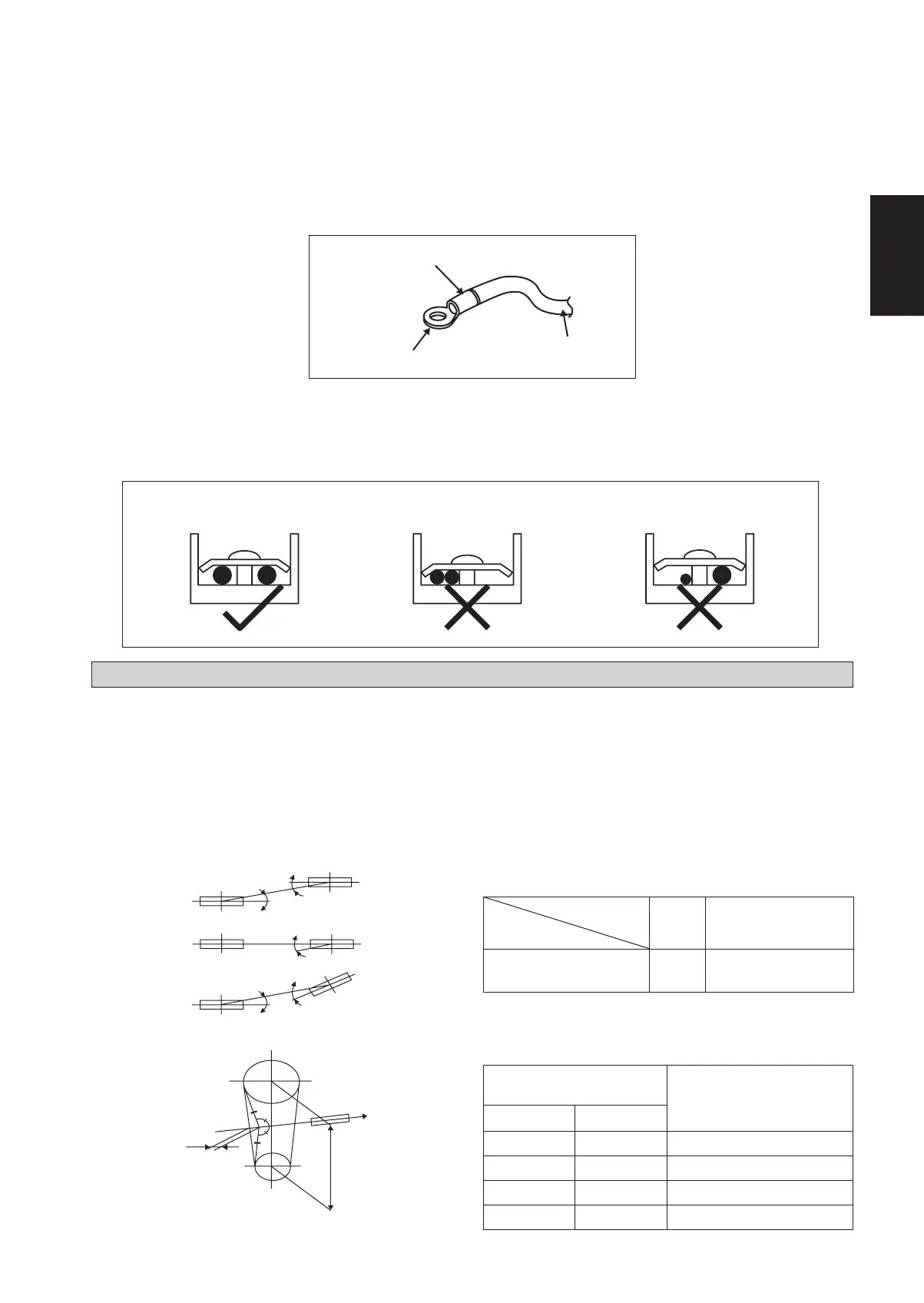

Fixez le manchon d’isolation
Borne à sertir ronde
Fil électrique
Tous les fils doivent être fermement connectés.
Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de
ventilation.
Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être fixé à l’aide du collier fourni.
Le cordon électrique doit être êquivalent à H07RN-F au minimum.
Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
Tous les couvercles doivent être correctement fixés pour éviter tout vide.
Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d’alimentation. Connectez les fils en les faisant
correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité).
•
•
•
•
•
•
•
Connectez des fils de même
section des deux côtés.
Ne connectez pas de fils de
même section sur un côté.
Ne connectez pas de fils
de sections différentes.
Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de la vis.
Ne pas trop serrer sous peine d’endommager la vis de bornes.
Ne connectez pas de fi ls de sections différentes au même répartiteur.
Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du
répartiteur.
•
•
•
•
Réglez l’angle parallèle du ventilateur et la poulie du moteur comme indiqué dans le tableau 1 et la Figure 1.
Régler la tension de la courroie une flexion lorsque la charge est dans la gamme comme le montre la Figure 2 et le
Tableau 2 à la flexion correcte. (A=0,016xC mm)
Régler la tension appropriée après la ceinture de s’asseoir correctement sur la poulie (après avoir travaillé pendant 24-28 heures).
Lorsqu’une nouvelle courroie est utilisée, régler la tension convenable environ 1,3 fois la valeur maximale de la charge
en flexion.
Réajuster la courroie de toutes les 2,000 heures après le premier ajustement.
Échanger la ceinture lorsque la longueur de la ceinture de son environnement a progressé de 2%, y compris la première
extension (environ 1%) de la courroie (après environ 8.000 heures convertis temps de travail).
1.
2.
3.
4.
Tableau 1
Angle parallèle
Poulie
K(i) Remarques
Poulie
10 ou
moins
Écart de 3mm tous
les 1m
Tableau 2
Taille de la poulie du
moteur pouce
Charge de flexion
W(kgf)
mm pouce
60-80 2,5-3,0
1,1-1,4
81-90 3,5
1,3-1,7
91-105 4
1,6-2,0
106-dessus 4,5-dessus
1,9-2,9
K
K
K
K
K
Figure 2 Tension de la courroie
Figure 1 degré parallèle de la poulie
*
A=0,016xC (mm)
A
C
Charge de flexion (W)
MISE A LA CONDITION DE LA CEINTURE
