Daikin FUD 20B - Installazione Dellunità Interna

4-6

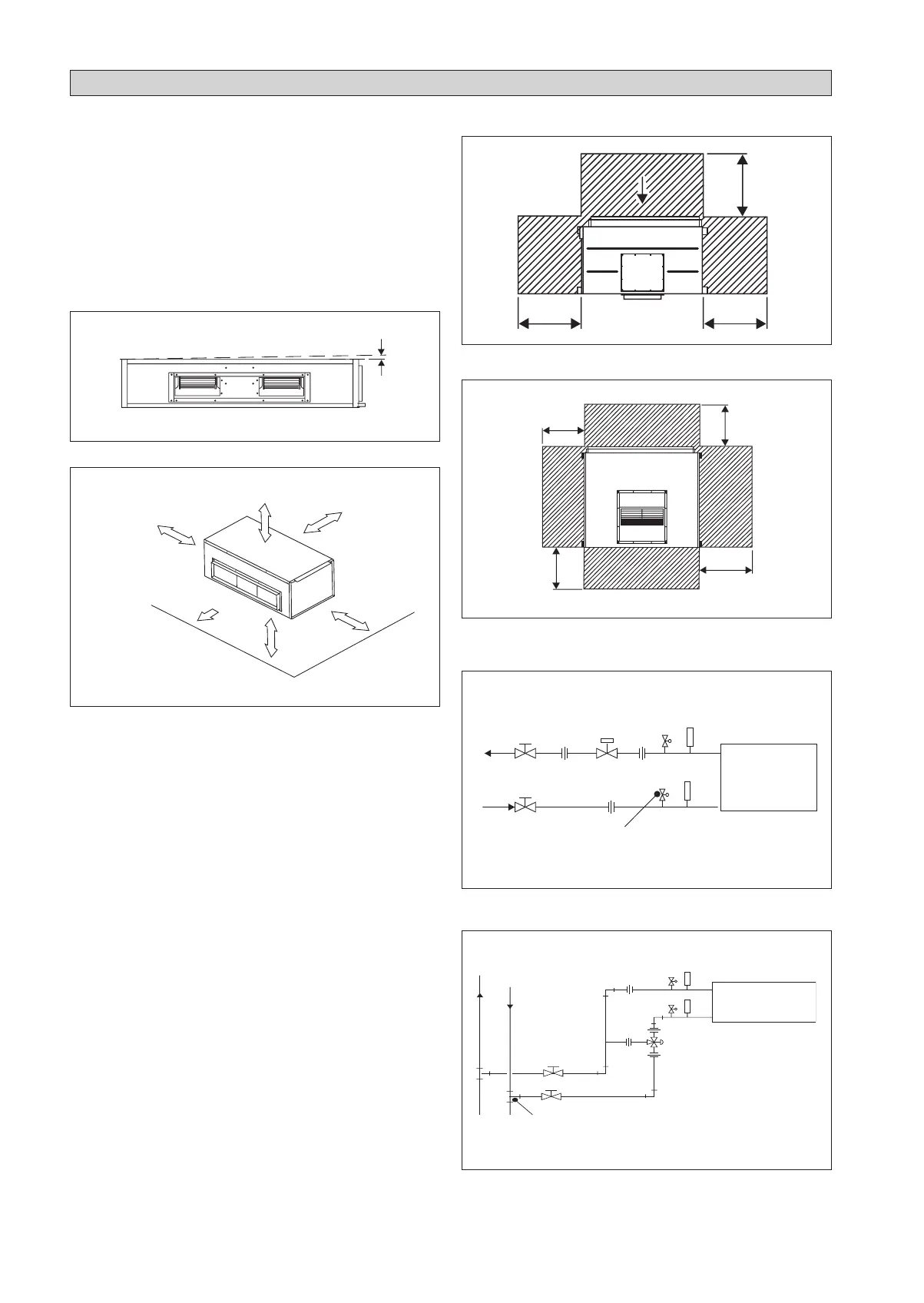

INSTALLAZIONE DELL’UNITÀ INTERNA
FUD 30/40B (Orizzontale)
Montaggio
Verificare che i supporti di aggancio siano in grado di
sostenere il peso del condizionatore. Posizionare le barre
di sospensione e controllare che siano allineate con l’unità.
Verificare che l’apparecchio sia agganciato correttamente e
che la base dell’unità ventola-serpentina sia ben installata a
livello nei due assi orizzontali, tenendo conto tuttavia della
pendenza raccomandata per un corretto scarico, come indicato
nella figura che segue.
Verificare che la pendenza raccomandata per il drenaggio sia
conforme a quanto indicato qui sotto.
Tutte le dimensioni sono in mm
FUD 30/40B (Verticale)
Lasciare uno spazio sufficiente intorno all’apparecchio per
permettere una facile manutenzione dello stesso ed un corretto
deflusso dell’aria come mostrato nella figura.
Il blocco interno deve essere installato in modo tale da evitare
una circolazione ristretta dell’aria fredda in uscita con l’ aria
calda in entrata.
Rispettare lo spazio d’installazione.
Installazione Orizzontale
Installazione Di Verticale
T
T
RITORNO
RIFORNIMENTO
RUBINETTO DI PROVA
UNITÀ DELLA
BOBINA DEL
VENTILATORE
T
T
COLONNA MONTANTE DEL
RIFORNIMENTO
COLONNA
MONTANTE DI
RITORNO
GIUNTO DEL T
VALVOLA DI
MISCELAZIONE 3-WAY
UNITÀ DELLA BOBINA
DEL VENTILATORE
10
500mm
300mm
300mm
300mm
500mm
* per ritorno libero di aria
800,0 800,0
800,0
800,0
800,0
1000,0
800,0
