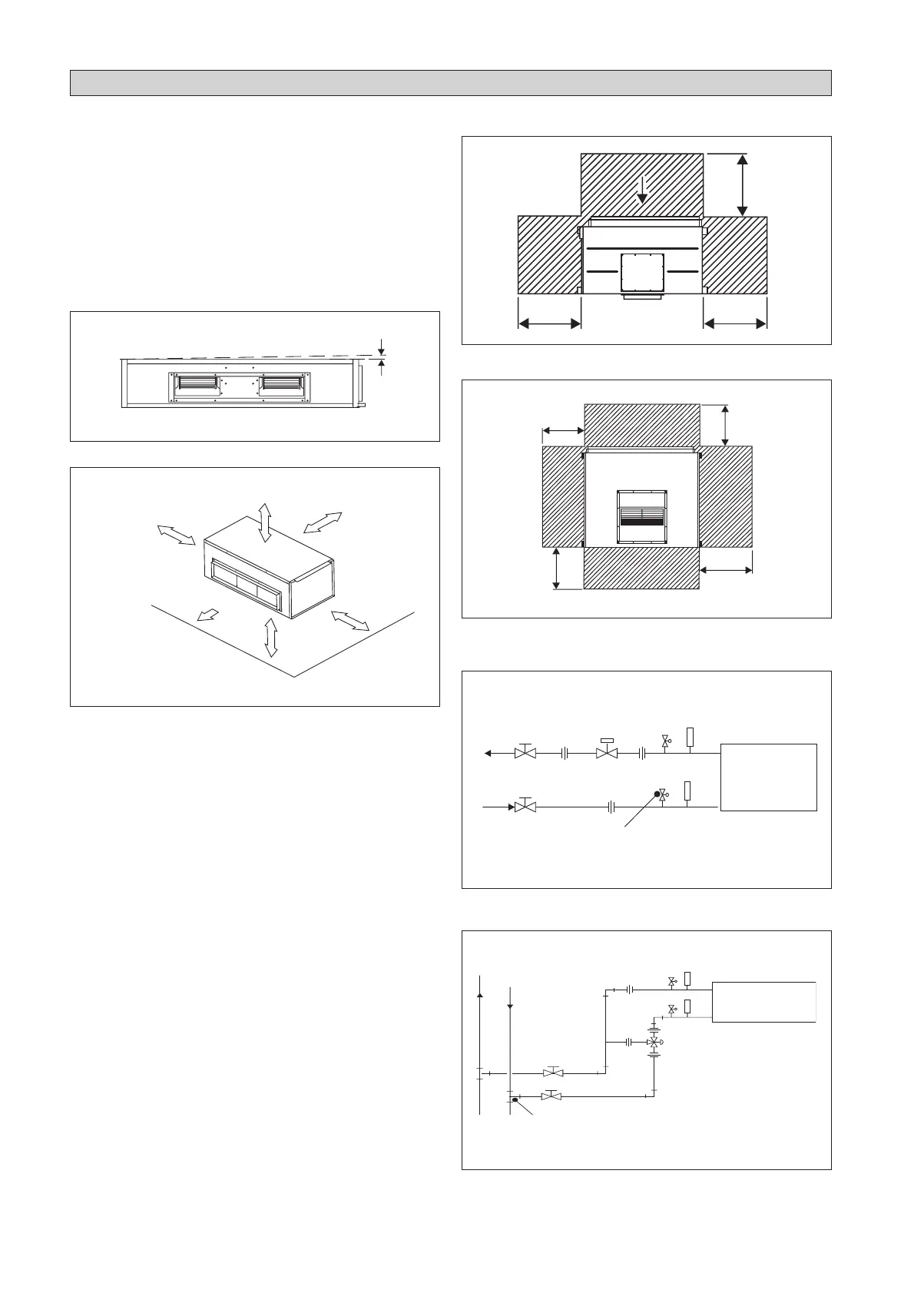

INSTALACIÓN DE LA UNIDAD INTERIOR
FUD 30/40B (Horizontal)
Montaje
Asegúrese de que los soportes que cuelgan encima son
suficientemente fuertes para soportar el peso de la unidad.
Coloque las barras de suspensión, y compruebe su alineación
con la unidad. Compruebe que los colgadores están seguros
y que la base de la unidad de la bobina del ventilador está
equilibrada en las dos direcciones horizontales, teniendo en
cuenta el gradiente recomendado para el flujo de drenaje tal
y como se muestra.
Compruebe el gradiente recomendado para el flujo de drenaje
del modo siguiente.
Todas las dimensiones están en mm
FUD 30/40B (Vertical)
Deje espacio para poder realizar el mantenimiento y para
que haya un flujo de aire óptimo tal y como se muestra en el
diagrama.
La unidad interior ha de estar instalada de forma que no haya
un cortocircuito de la descarga en frío con la descarga de
aire.
Respecte la separación de la instalación.
Instalación de la horizontal
Instalación de la vertical
T
T
VUELTA
FUENTE
MARTILLO DE GALGA
UNIDAD DE LA
BOBINA DEL
VENTILADOR
T
T
CANALIZACIÓN VERTICAL DE LA FUENTE
CANALIZACIÓN
VERTICAL DE
VUELTA
EMPALME DE LA TE
VÁLVULA QUE SE
MEZCLA 3-WAY
UNIDAD DE LA BOBINA
DEL VENTILADOR
10
500mm
300mm
300mm
300mm
500mm
* para retorno libre de aire
800,0 800,0
800,0
800,0
800,0
1000,0
800,0
