3-6

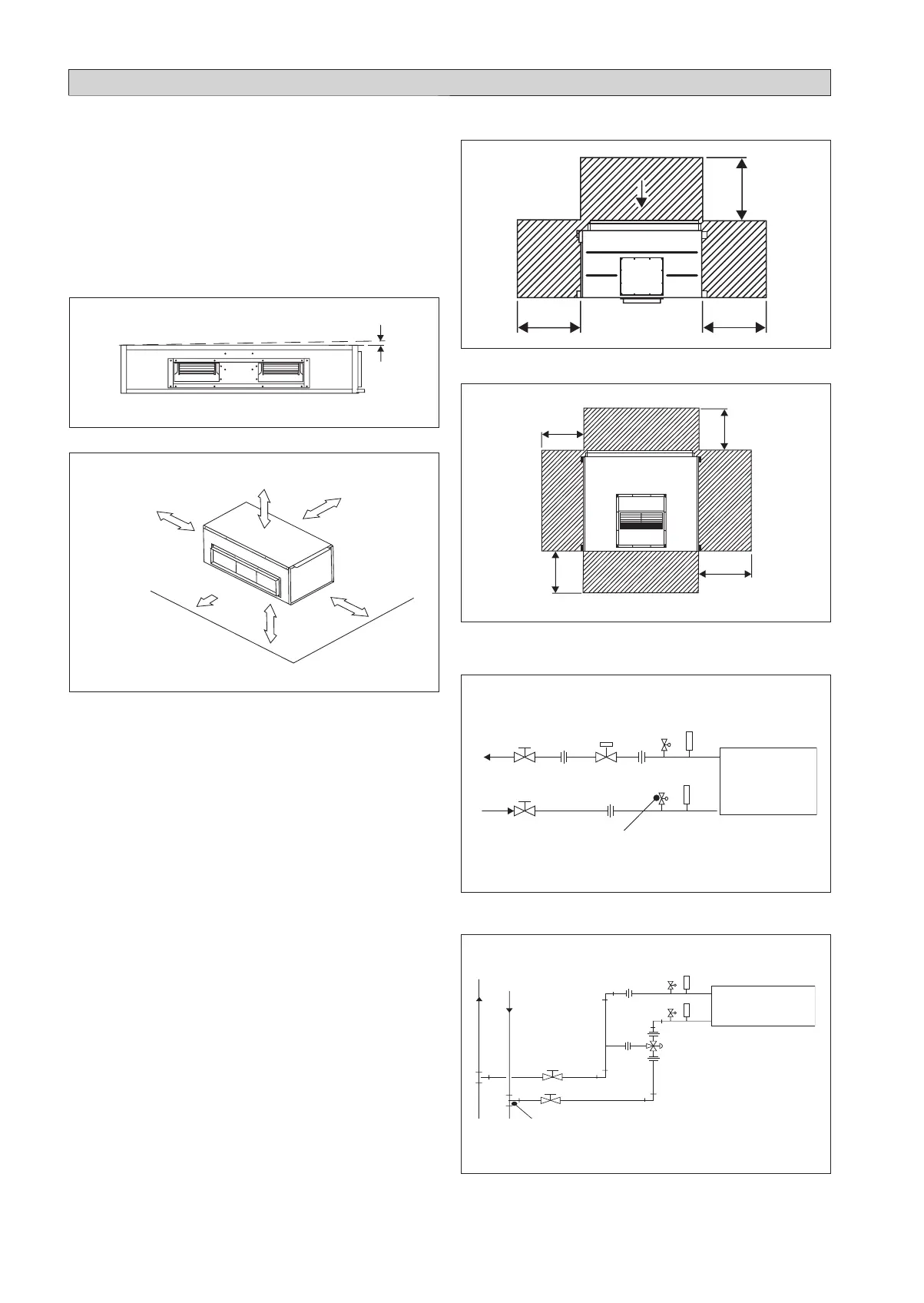

INSTALLATION DES INNENGERÄTES
FUD 30/40B (Horizontale)
Einbau
Prüfen Sie, ob die oben liegenden Stützen stark genug sind,
um das Gewicht des Gerätes zu tragen. Positionieren Sie
die Aufhängestangen und überprüfen Sie deren Ausrichtung
mit dem Gerät. Überprüfen Sie, ob die Aufhänger sicher
angebracht sind und der Sockel des Ventilatorkonvektors in
beide horizontalen Richtungen ausgerichtet ist. Dabei ist die
Neigung der Drainage, wie gezeigt, zu berücksichtigen.
Überprüfen Sie die empfohlene Neigung der Drainage wie
folgt.
Alle Dimensionen sind in mm
FUD 30/40B (Vertikale)
Einen Freiraum schaffen, damit Unterhaltsarbeiten einfach
sind und eine optimale Luftströmung möglich ist, wie in der
Skizze angegebenen.
Die Inneneinheit muss so installiert werden, dass kein
Kurzschluss im Austrittskanal der Kühlluft entstehen kann.
Bitte die Richtlinien für die Installation beachten.
Horizontale installation
Vertikale installation
T
T
RÜCKKEHR
ZUBEHÖR
WASSERSTANDSHAHN
VENTILATOR-SPULE
MASSEINHEIT
T
T
ZUBEHÖR-AUFBRUCH
RÜCKHOLAUF-
BRUCH
T-STÜCK VERBINDUNG
MISCHENDES VENTIL
3-WAY
VENTILATOR-SPULE
MASSEINHEIT
10
500mm
300mm
300mm
300mm
500mm
* für freie Luftrückführung
800,0 800,0
800,0
800,0
800,0
1000,0
800,0
