Daikin FUD 20B - Allacciamenti Elettrici

4-8

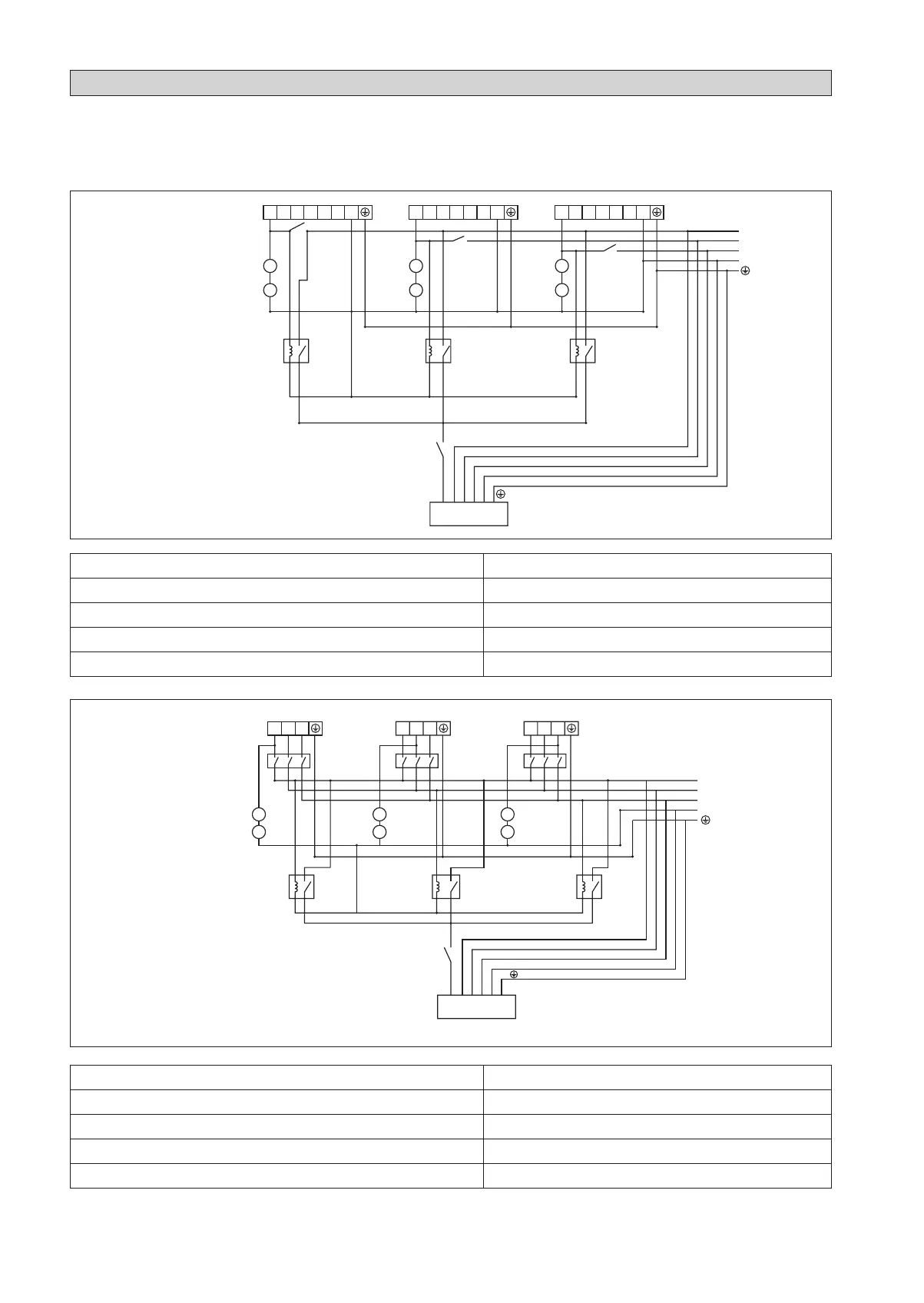

ALLACCIAMENTI ELETTRICI
FUD 20/25B
IMPORTANTE:
* I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e sceltiin
modo da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono dal tipo diimpianto e
dai conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
H1
SW1
SW2
SW
SW3
Relais 3Relais 2Relais 1
R
S
T
N
H2 L2 NM2L1M1 H1 H2 L2 NM2L1M1 H1 H2 L2 NM2L1M1
R S T N
TH
3WV
TH
3WV
TH
3WV
RAFFREDDATORE
!
Tutti i poli devono essere scollegati
nella rete di alimentazione, con
una separazione di contatto di
almeno 3mm.
220 - 240V/1Ph/50Hz
Relè 1 Relè 2 Relè 3
FUD 30/40B
U1
SW
R
S
T
N
W1V1
R
S
T
N
TH
3WV
U1 W1V1
TH
3WV
U1 W1V1
TH
3WV
RAFFREDDATORE
380 - 415V/3Ph/50Hz
Modello FUD 30/40B
Voltaggi ammessi** 380V-415V / 3~ / 50Hz
Fusibile raccomandato* (A)
10
Cavo di Alimentazione di Corrente* (mm
2
) 1,5
Numero di conduttori
4
Modello FUD 20/25B
Voltaggi ammessi** 220V-240V / ~ / 50Hz
Fusibile raccomandato* (A)
10
Cavo di Alimentazione di Corrente* (mm
2
) 1,5
Numero di conduttori
3
!
Tutti i poli devono essere scollegati
nella rete di alimentazione, con
una separazione di contatto di
almeno 3mm.
