Daikin FUD 20B - Page 34

3-8

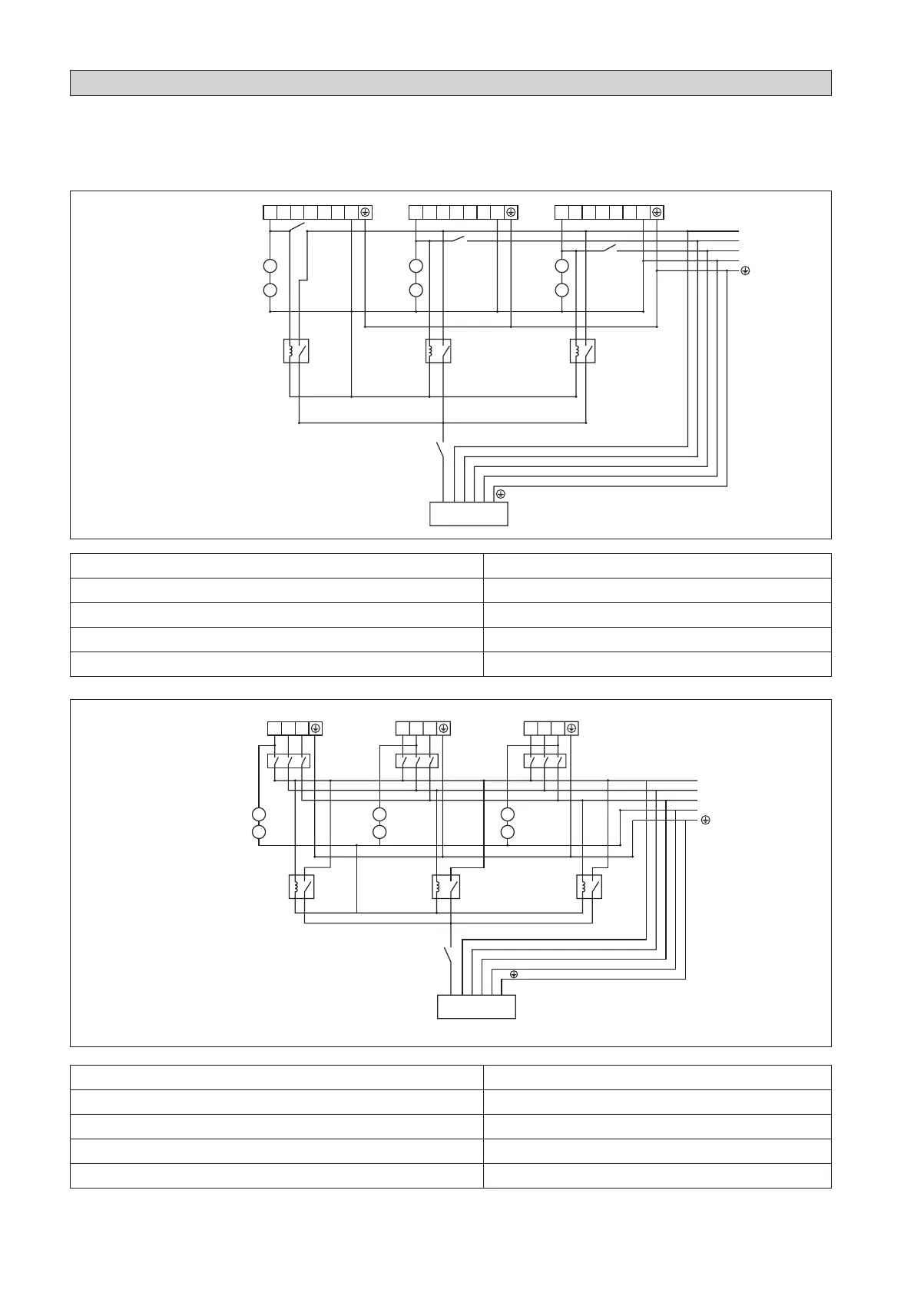

KABELANSCHLUSS
FUD 20/25B
WICHTIG:
* Die angegebenen Werte stellen lediglich Richtangaben dar Sie sind zu überprüfen und ggf. den örtlichen
und/oderlandesspezifischen Vorschriften und Bestimmungen anzugleichen. Im weiteren sind diese abhängig
von der Installationsart und dem Leitungsquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
H1
SW1
SW2
SW
SW3
Relais 3Relais 2Relais 1
R
S
T
N
H2 L2 NM2L1M1 H1 H2 L2 NM2L1M1 H1 H2 L2 NM2L1M1
R S T N
TH
3WV
TH
3WV
TH
3WV
KÜHLER
!
In dem Hauptversorgungsnetz
muss eine Unterbrechung
aller Pole vorhanden sein, mit
einem Kontaktunterbrecher
von mindestens 3mm.
220 - 240V/1Ph/50Hz
Relais 1 Relais 2 Relais 3
FUD 30/40B
U1
SW
R
S
T
N
W1V1
R
S
T
N
TH
3WV
U1 W1V1
TH
3WV
U1 W1V1
TH
3WV
KÜHLER
!
In dem Hauptversorgungsnetz
muss eine Unterbrechung
aller Pole vorhanden sein, mit
einem Kontaktunterbrecher
von mindestens 3mm.
380 - 415V/3Ph/50Hz
Modell FUD 30/40B
Spannungsbereich** 380V-415V / 3~ / 50Hz
Empfohlene Sicherung* (A)
10
Stromversorgungskabel* (mm
2
) 1,5
Anzahl der Leiter
4
Modell FUD 20/25B
Spannungsbereich** 220V-240V / ~ / 50Hz
Empfohlene Sicherung* (A)
10
Stromversorgungskabel* (mm
2
) 1,5
Anzahl der Leiter
3
