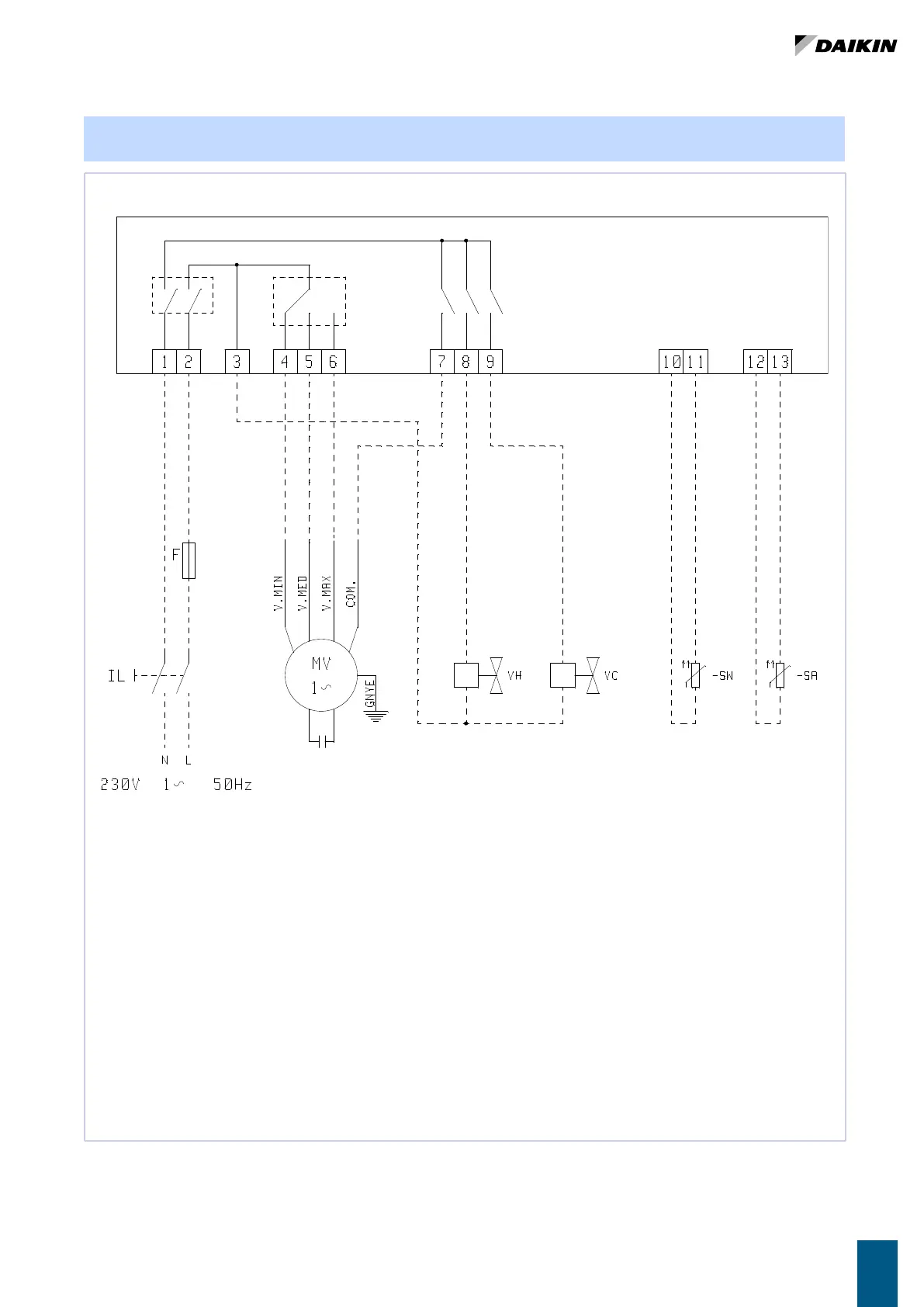

» Schema elettrico FWEC4T / Wiring diagram FWEC4T / Schéma électrique FWEC4T / Schaltplan
FWEC4T / Esquema eléctrico FWEC4T
...Collegamenti elettrici a cura dell'installatore / / ...Wirings made by supplier / / ...Branchements électriques incombant à l’installateur / /
...Stromanschlüsse seitens des Kunden / / ...Conexiones eléctricas a cargo del instalador
Vmax: Velocità 2 / / Vmax: Speed 2 / / Vmax: Vitesse 2 / / Vmax: Geschwindigkeit 2 / / Vmax: Velocidad 2
Vmed: Velocità 1 / / Vmed: Speed 1 / / Vmed: Vitesse 1 / / Vmed: Geschwindigkeit 1 / / Vmed: Velocidad 1
Vmin: Velocità 0 / / Vmin: Speed 0 / / Vmin: Vitesse 0 / / Vmin: Geschwindigkeit 0 / / Vmin: Velocidad 0
COM: Comune per uscite (ON-OFF o 0-10V) / / COM: ON/OFF common outputs (ON-OFF or 0-10V) / / COM: Commun sorties (ON-OFF o 0-10V) / / COM: Gemeinsam Ausgänge
(ON-OFF o 0-10V) / / COM: Salidas comunes (ON-OFF o 0-10V)
MV: Motore ventilatore / / MV: Fan motor / / MV: Fan motor / / MV: Motor Lüfter / / MV: Motor ventilador
SA: Sonda temperatura ambiente / / SA: Ambient temperature probe / / SA: Sonde température ambiante / / SA: Umgebungstemperaturfühler / / SA: Sonda de temperatura
ambiente
SW: Sonda temperatura acqua / / SW: Water temperature probe / / SW: Sonde température eau / / SW: Wassertemperaturfühler / / SW: Sonda de temperatura del agua
VC: Valvola acqua fredda / / VC: Cold water valve / / VC: Vanne eau froide / / VC: Ventil kalt wasser / / VC: Válvula agua fría
VH: Valvola acqua calda / / VH: Hot water valve / / VH: Vanne eau chaud / / VH: Ventil warm wasser / / VH: Válvula agua caliente
CN: Morsettiera / / CN: Terminal board / / CN: Bornier / / CN: Klemmenbrett / / CN: Caja de bornes
IL: Interruttore di linea (non fornito) / / IL: Circuit breaker (not supplied) / / IL: Interrupteur de ligne (non fourni) / / IL: Hauptschalter (nicht mitgeliefert) / / IL:Interruptor de línea
(no suministrado)
F: Fusibile (non fornito) / / F: Fuse (not provided) / / F: Fusible (nun fournie) / / F: Sicherung (nicht mitgeliefert) / / F: Fusible (no suministrado)
L: Fase / / L: Phase / / L: Phase / / L: Phase / / L: Fase
N: Neutro / / N: Neutral / / N: Neutre / / N: Neutral / / N: Neutro
