PLACA ELECTRÓNICA (FIGURA 6)
na qual
Vc
Válvula
Vh
Válvula Calor / Resistência
V0
Vel. supermínima
V1
Vel. mínima
V2
Vel. média
V3
Vel. máxima
N
Neutro
L
Fase
PE
Terra
A-B-GND
RS 485
SU
Sonda humidade remota
SW
Sonda da água
SA
Sonda do ar remota
101
Saída 0-10V 1
COM
Comum saídas 0-10V
102
Saída 0-10V 2
DO2
Saída digital 2
DO1
Saída digital 1
CO12
Comum saídas digitais
DI1
Entrada dig. 1
CI12
Comum Dl1-2
DI2
Entrada dig.2
Nota:
■ para ligações de potência use um cabo com bitola de 1
mm
2
■
para entradas digitais use um cabo do tipo AWG 24
■ para extensões de sondas e RS485 use um cabo blindado
do tipo AWG 24

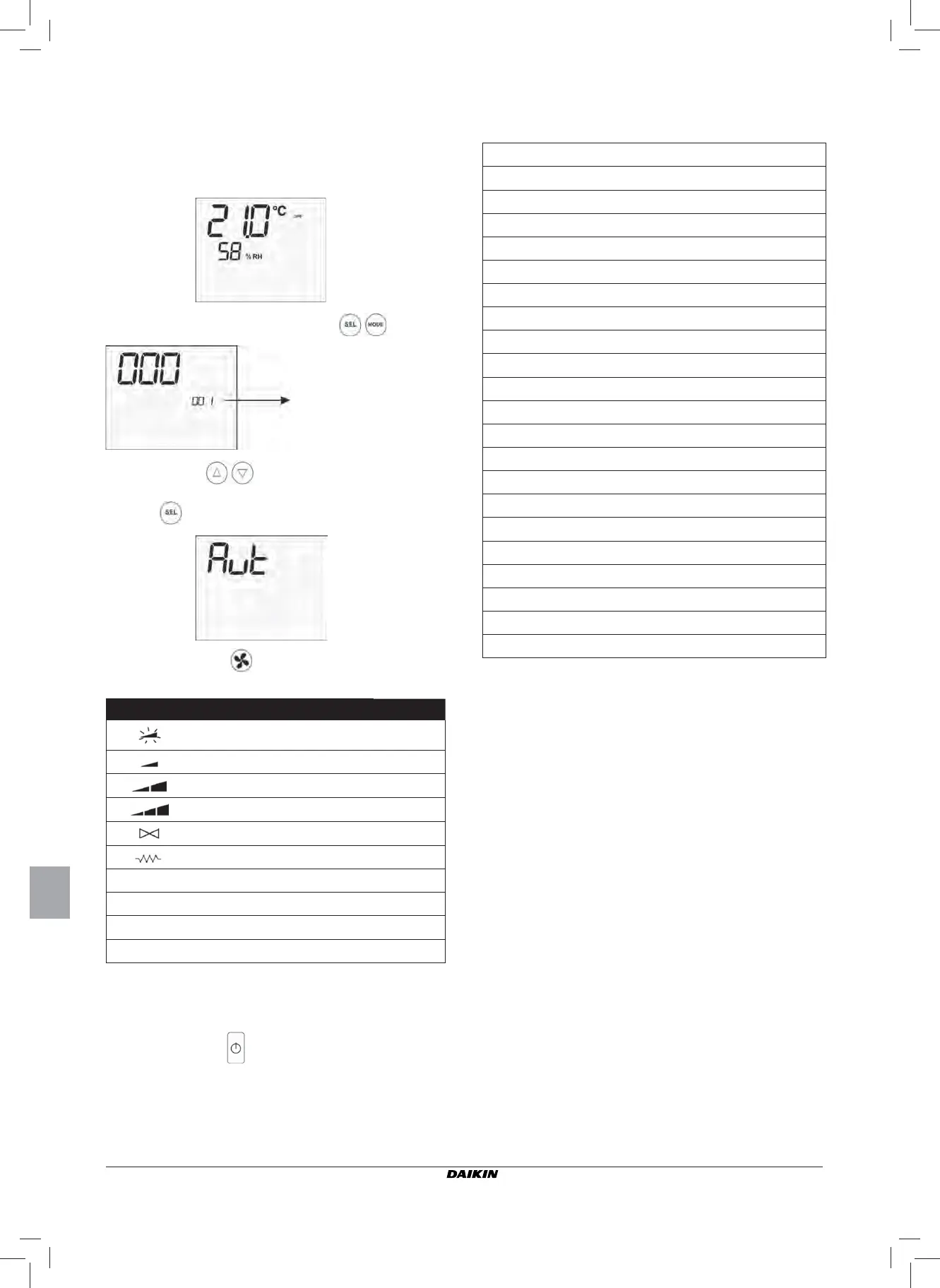

PROCEDIMENTO DE AUTODIAGNÓSTICO
Esse pr
ocedimento permite verifi car o funcionamento correcto
de cada saída do próprio comando.
Para fazer esse procedimento, siga as indicações apresen-
tadas abaixo:
- Coloque o termostato em Off
■ pressione simultaneamente as teclas
■
Use as teclas
para modifi
car o valor do monitor
até o valor de senha para o autodiagnóstico (030) e pres-
sione
. Apar
ecerá a seguinte tela:
■ pressione a tecla
para ligar
, em seguida, as várias
saídas do termostato.
Símbolo
Accionamento Bornes
V
el. supermínima N-V0
V
elocidade mínima N-V1
V
elocidade média N-V2
V
elocidade máxima N-V3
Válvula
N-Vc
Resistência / Segunda válvula
N-Vh
CO1 Saída digital 1 C012-C01
CO2 Saída digital 2 C012-C02
AO1 Saída analógica 1 = 10V COM-101
AO2 Saída analógica 2 = 10V COM-102
É possível verifi car, uma por uma, as saídas do controlo
electrónico, a observar o respectivo componente (válvula,
ventilador...) ou verifi cando a presença da tensão de 230 V
nos bornes correspondentes.
■ pressione a tecla
para sair do pr
ocedimento de au-
todiagnóstico (Após alguns minutos o termostato sairá
automaticamente, de todo modo).
