Daikin FWEC3 - Page 126

Handleiding voor gebruik en onderhoud
14
FWEC3
Advanced plus electr
onic controller
FC66002765
MODBUS
Het op de bediening geïmplementeer
de protocol is Modbus
RTU (9600, N, 8, 2) op RS485
GEÏMPLEMENTEERDE FUNCTIES
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
GEÏMPLEMENTEERDE UITZONDERINGEN
Exception Code 02: Invalidate data address
LIJST MET PARAMETERS VOOR SUPERVISIE
ADRES
REGISTER TYPE U.O.M.
0
Staten
R-
1
Snelheid
R-
2
Luchttemperatuur
R [°C/10]
3
Vochtigheid
R%
4
Watertemperatuur
R [°C/10]
5
P00: Confi guratie
R-
6
P05: Confi g.DIN
R-
7
T. Setpoint actief
R [°C/10]
8
T. Setpoint gebruiker
R [°C/10]
9
Versie LCD
R-
10
P09: Confi g.DOUT1
R
11
P10: Logica DOUT1
R
12
P11: Confi g.DOUT2
R
13
P12: Logica DOUT2
R
14
P14: Confi g.AOUT1/2
R
15
Analoge uitgang 1
R [%]
16
Analoge uitgang 2
R [%]
50
Digitalen 1
R/W -
51
Snelheid
R/W -
52
Setpoint - Afkoelen
R/W [°C/10]
53
Setpoint - Verwarmen
R/W [°C/10]
54
Minimum Setpoint – Afk.
R/W [°C/10]
55
Maximum Setpoint - Afk.
R/W [°C/10]
56
Minimum Setpoint - Verw.
R/W [°C/10]
57
Maximum Setpoint - Verw.
R/W [°C/10]
58
Snelheid
R/W -
59
Correctie Economy
R/W [°C/10]
60
Wijze gemoduleerde ven-
tilatie
R/W -

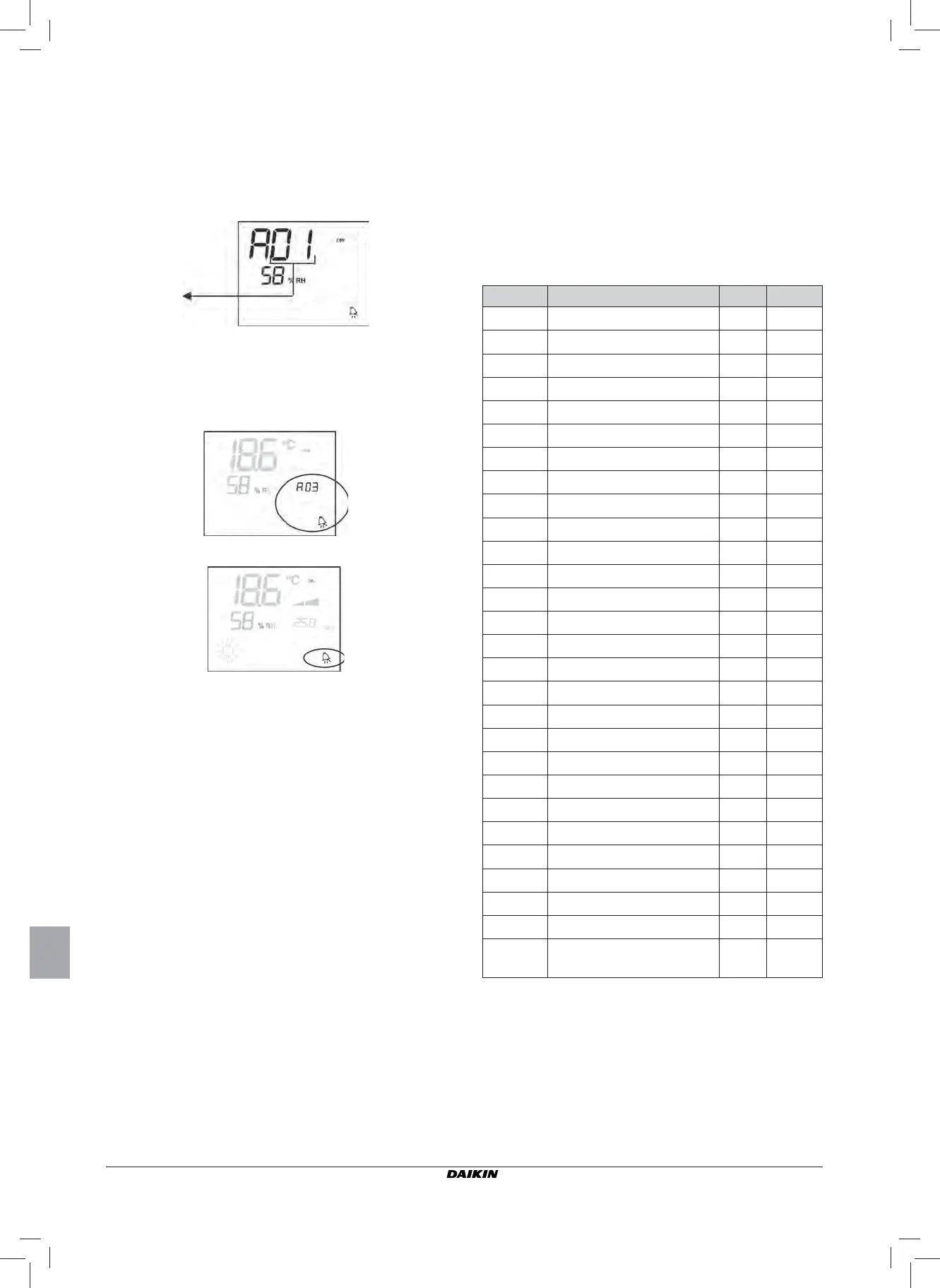

ALARMEN
De bediening bestuurt twee verschillende alarmsoorten:
■
Ernstige Alarmen: veroorzaken de geforceerde uitschake-
ling van de thermostaat.
■ Niet Ernstige Alarmen: forceren de uitschakeling van de
thermostaat niet maar blokkeren eventueel kritieke fun-
cties.
ERNSTIGE ALARMEN
■ Code A01 = fout exter
ne luchttemperatuurmeter (als de
thermostaat op de Machine geïnstalleerd is)
■ Code A02 = fout interne luchttemperatuurmeter (als de
thermostaat op de Wand geïnstalleerd is en de externe
luchttemperatuurmeter losgekoppeld is)
NIET ERNSTIGE ALARMEN
THERMOST
AAT OFF
THERMOST
AAT ON
■ Code A03 = fout watertemperatuurmeter
■ Code A04 = fout exter
ne vochtigheidsmeter (alleen als de
remote temperatuurmeter geïnstalleerd is)
■ Code A05 = fout interne vochtigheidsmeter
N.B.: de indicatie van de alarmcode wordt alleen bij uit-
geschakelde thermostaat weergegeven.
Alarmcode
