Handleiding voor gebruik en onderhoud
16
FWEC3
Advanced plus electr
onic controller
FC66002765
ELEKTRONISCHE KAART (AFBEELDING 6)
W
aar
Vc
Klep
Vh
Klep Warm / Weerstand
V0
Superminimum snelh.
V1
Minimum snelh.
V2
Gemiddelde snelh.
V3
Maximum snelh.
N
Neutraal
L
Fase
PE
Aarde
A-B-GND
RS 485
SU
Remote vochtigheidsmeter
SW
Meter water
SA
Remote meter lucht
101
Uitgang 0-10V 1
COM
Algemene uitgangen 0-10V
102
Uitgang 0-10V 2
DO2
Digitale uitgang 2
DO1
Digitale uitgang 1
CO12
Algemene digitale uitgangen
DI1
Dig. ingang 1
CI12
Normaal DI1-2
DI2
Dig. ingang 2
N.B.:
■ Voor vermogensaansluitingen kabel met doorsnede 1 mm
2
gebruiken
■
Voor digitale ingangen kabel type AWG 24 gebruiken
■ Voor verlengingen meters en RS485 afgeschermde kabel
type AWG 24 gebruiken

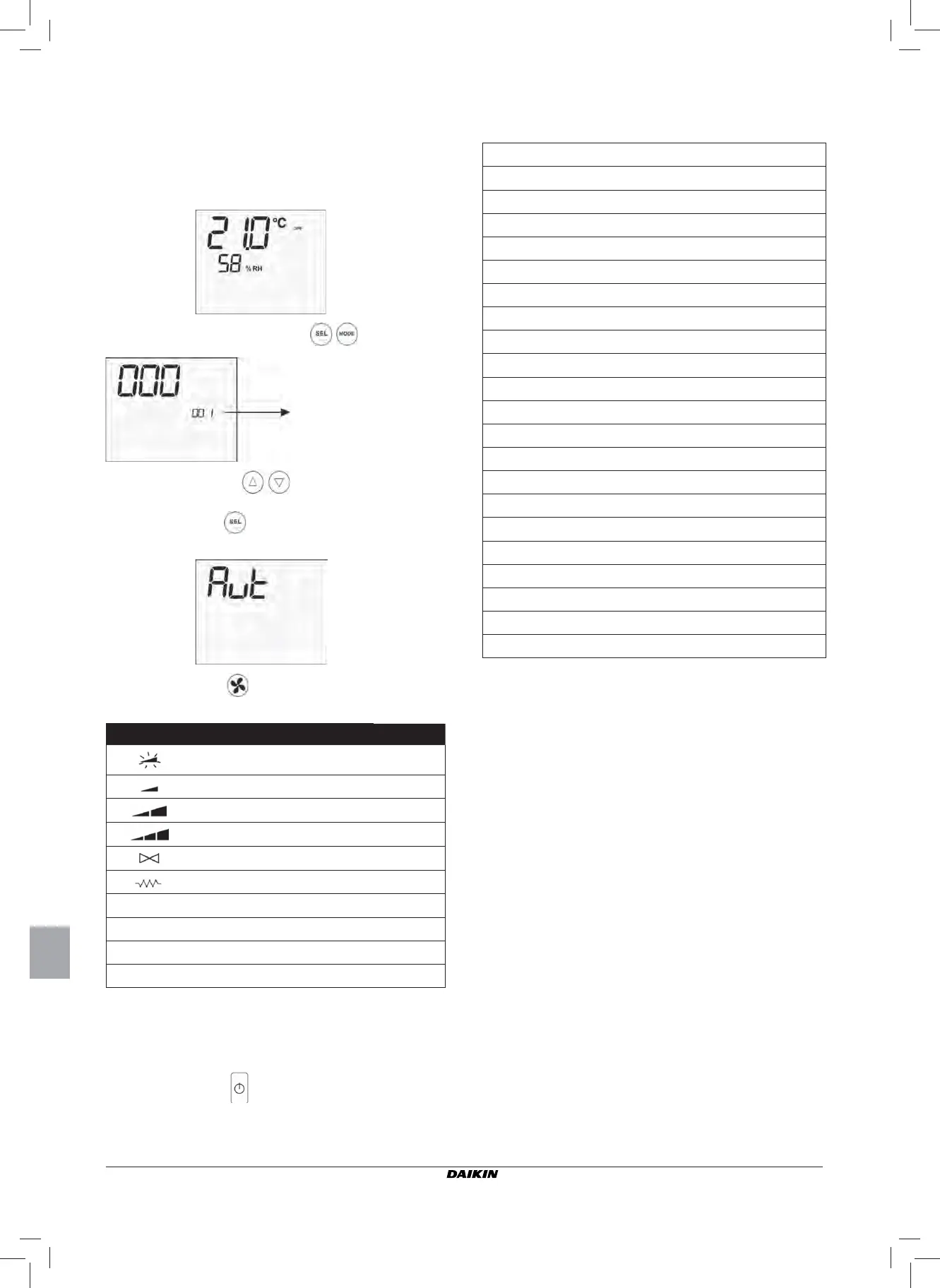

ZELFDIAGNOSEPROCEDURE
Deze pr
ocedure maakt het mogelijk om de correcte funtio-
nering van de verschillende uitgangen van de bediening zelf
te controleren.
Volg de hieronder aangegeven aanwijzingen op voor het
uitvoeren van deze procedure.
■ Plaats de thermostaat op Off
■ Druk tegelijkertijd op de toetsen
■
Gebruik de toetsen
om de waar
de van het di-
splay te wijzigen tot de password voor de zelfdiagnose
(030) en druk op
. Het volgende scherm zal wor
den
weergegeven:
■ Druk op de toets
om achter
eenvolgens de verschil-
lende uitgangen van de thermostaat in te schakelen.
Symbool
Activering Klemmen
Superminimum snelh. N-V0
Minimum snelheid
N-V1
Gemiddelde snelheid
N-V2
Maximum snelheid
N-V3
Klep N-Vc
W
eerstand / Tweede klep N-Vh
CO1 Digitale uitgang 1 C012-C01
CO2 Digitale uitgang 2 C012-C02
AO1 Analoge uitgang 1 = 10V COM-101
AO2 Analoge uitgang 2 = 10V COM-102
Het is mogelijk om één voor één de uitgangen van de elektroni-
sche controle te controleren door het desbetreffende onderdeel
te observeren (klep, ventilator..) of door de aanwezigheid van
een spanning van 230 V op de overeenstemmende klemmen
te verifi ëren.
■ Druk op de toets
om de zelfdiagnosepr
ocedure te
verlaten (na een aantal minuten zal de thermostaat deze
procedure automatisch verlaten).
niveau 1: invoering password
