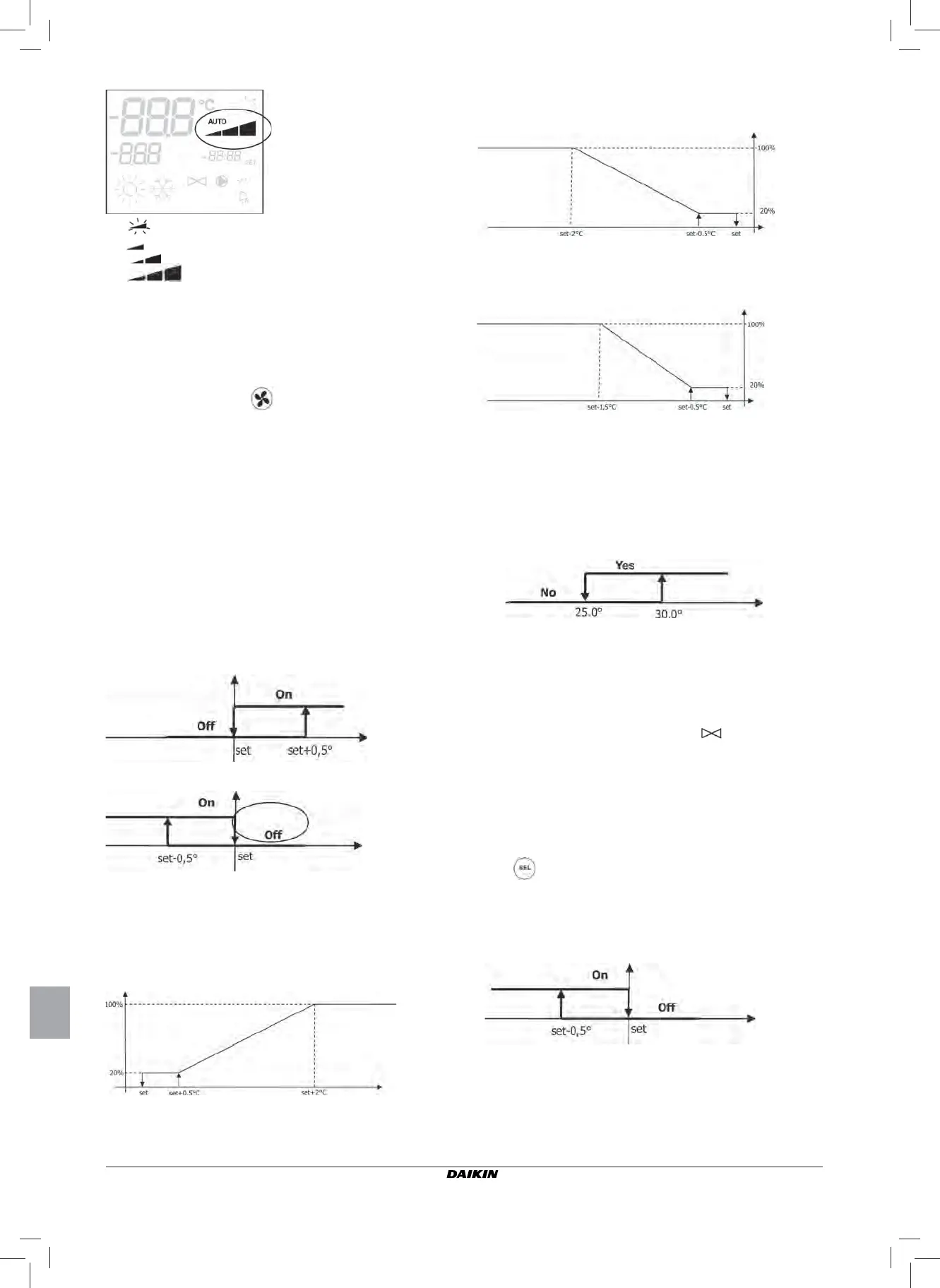

BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
10
FWEC3
Advanced plus electr
onic controller
FC66002765
FŰTÉS 3 SEBESSÉGES KONFIGURÁCIÓKKAL
FŰTÉS 4 SEBESSÉGES KONFIGURÁCIÓKKAL
2.
A VÍZ ENGEDÉLYEZÉSE
A víz hőmérsékletének ellenőrzése a nyitás engedélyezéséhez
csak 3 utas szelepes és elektromos futőelemes konfigurációkat
érint. Ilyen konfigurációknál a víz hőmérsékletének ellenőrzését
az alábbi esetekben végzi el:
■ Futés futőelemmel: a fűtőelem működése a ventilláció
kényszerműködésével jár együtt; ezért tehát kerülni kell a
túlságosan hideg víz bejutását a terminálba.
■ A futőelem kikapcsolását követő utóventilláció: fennáll a
meghatározott idő elteltéig, még az üzemmód cseréje
esetén is, az utóventilláció folyamán a víz engedélyezése
meg fog egyezni a ventilláció számára leírtakkal.
DISPLAY
Az aktív szelep kijelzés a display-en a
jelből adódik.
ELEKTROMOS FUTŐELEM
Az elektromos fűtőelem egy olyan szerkezet, amely a fűtési
fázisban esetleges tartalék elemként van fenntartva.
KIVÁLASZTÁS
Ha a konfiguráció tartalmazza a futőelem használatát, akkor
azt a
Sel billentyuvel lehet kiválasztani futésnél.
AKTIVÁLÁS
Az elektromos fűtőelem használata, ha azt a felhasználó
kiválasztja, a környezeti hőmérséklet alapján a termosztát
behívására történik meg.
MEGJ.: az aktiválás a ventilláció kényszerműködését
váltja ki
■
Szuperminimum seb.
■ Minimum seb.
■ Közepes seb.
■ Maximum seb.
MEGJ.: A modulációs ventilláció esetén a fentemlített négy
jel azt az intervallumot jelzi (szuperminimum, mini-
mum, közepes és maximum), amelyre a működési
sebességet beállítják.
MEGJ.: amennyiben az aktív sebesség különbözik a felha-
sználó által kiválasztott sebességtől (kényszermu-
ködés esetén), a
Fan billentyu első benyomása
ezutóbbit fogja megjeleníteni; az ezt követő benyomása
megváltoztatja ezt a beállítást.
SZELEP
Az ellenőrző rendszer 2 vagy 3 utas, ON/OFF típusú (azaz
teljesen nyitott vagy teljesen zárt), vagy modulációs szelepeket
(a szelep nyitása 0% és 100% között változhat) irányíthat. Mint
ahogy a ventilláció esetében, itt is figyelmet kell szentelni a P14
paraméter beállítására (az analóg kimenetek konfigurációja)
a gépen valójában meglévő szelepek tipológiája alapján, így
ezáltal a vezérlő a helyes szabályozási logikát aktiválja.
1.
A. ON/OFF SZELEP
A
szelep nyitását a munka-beállítás és a levegő hőmérséklete
függvényében vezérli.
B. MODULÁCIÓS SZELEP
A szelep nyitását a munka-beállítás és a levegő hőmérséklete
függvényében vezérli. A nyitás szabályozási logikája az
alábbiakban feltüntetett diagramokat követi.
HŰTÉS
LEVEGŐ HŐM.
LEVEGŐ HŐM.
FŰTÉS
KÖRNYEZETI HŐM.
HŰTÉS
NYITÁS (%)
NYITÁS (%)
KÖRNYEZETI
HŐM.
KÖRNYEZETI
HŐM.
NYITÁS (%)
LEVEGŐ
HŐM.
LEVEGŐ HŐM.
