BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
14
FWEC3
Advanced plus electr
onic controller
FC66002765
MODBUS
A
vezérlőben megvalósított protokoll Modbus RTU (9600, N,
8 2) az RS485-n
MEGVALÓSÍTOTT FUNKCIÓK
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
MEGVALÓSÍTOTT KIVÉTELEK
Exception Code 02: Invalidate data address
FELÜGYELŐ PARAMÉTERLISTA
CÍM
REGISZTRÁLÁS TÍPUS U.O.M.
0 Állapotok R-
1 Sebesség R-
2 Levegő hőmérséklet R [°C/10]
3 Páratartalom R%
4 Víz hőmérséklet R [°C/10]
5 P00: Konfiguráció R-
6 P05: Konfig.DIN R-
7 T. Aktív Setpoint R [°C/10]
8 T. Felhasználó Setpoint R [°C/10]
9 LCD verzió R-
10 P09: Konfig.DOUT1 R
11 P10: Logika DOUT1 R
12 P11: Konfig.DOUT2 R
13 P12: Logika DOUT2 R
14 P14: Konfig.AOUT1/2 R
15 1. Analóg kimenet R [%]
16 2. Analóg kimenet R [%]
50 1. Digitálisok R/W -
51 Idősávok R/W -
52 Setpoint - Hutés R/W [°C/10]
53 Setpoint - Futés R/W [°C/10]
54 Minimum Setpoint - Hűtés R/W [°C/10]
55 Maximum Setpoint - Hűtés R/W [°C/10]
56 Minimum Setpoint - Fűtés R/W [°C/10]
57 Maximum Setpoint - Fűtés R/W [°C/10]
58 Sebesség R/W -
59 Economy korrekció R/W [°C/10]
60 Modulációs ventillációs mód R/W -

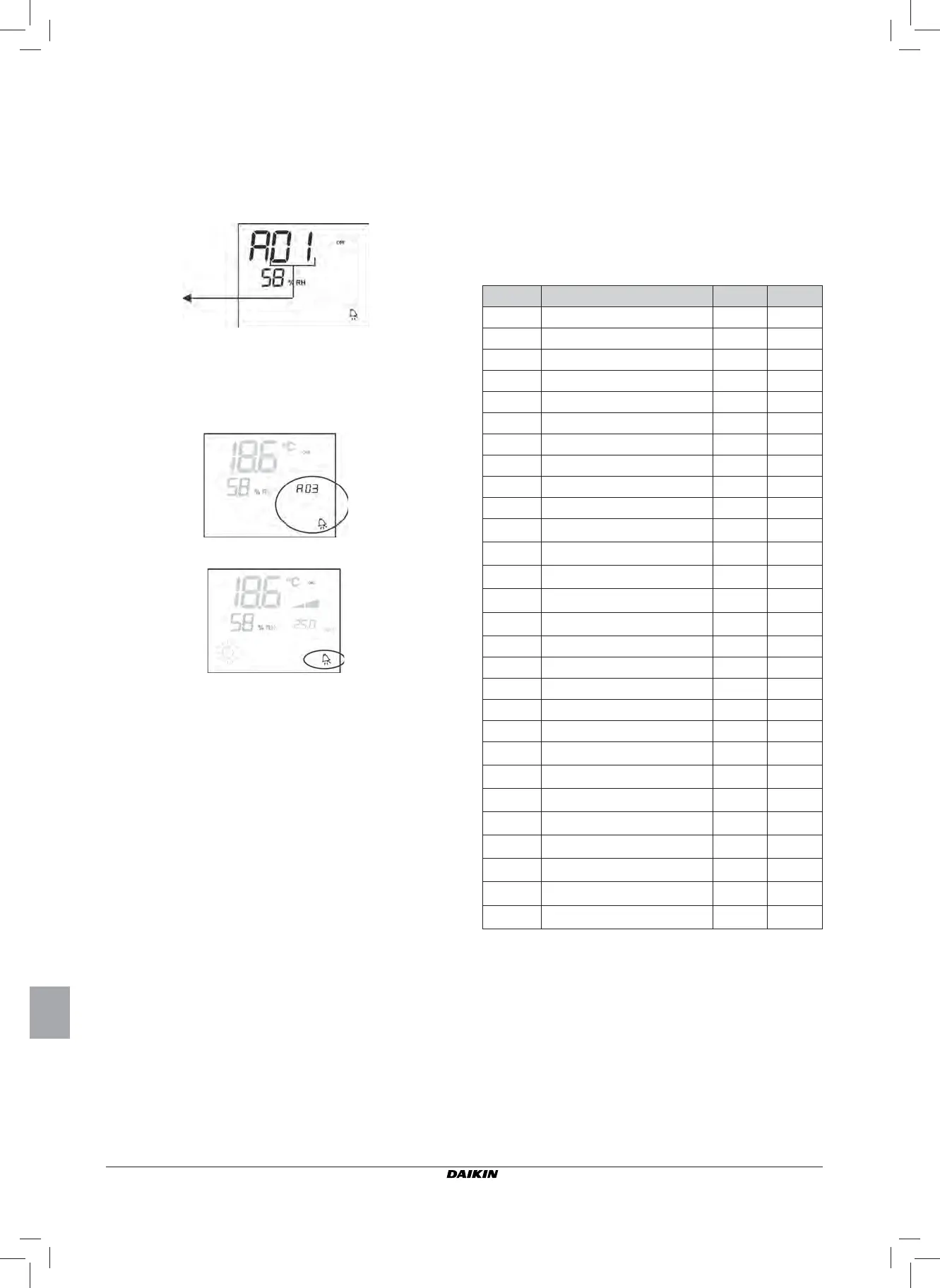

VÉSZJELZÉSEK
A
vezérlő két vészjelzés típust kezel:
■ Súlyos vészjelzések: a termosztát kényszer-kikapcsolását
okozzák
■ Nem Súlyos Vészjelzések nem kényszerítik a termosztát
kikapcsolását, de az esetleges kritikus működéseket
letiltják
SÚLYOS VÉSZJELZÉSEK
■ Kód A01 = levegő hőmérsékleti külső szonda hiba (ha a
termosztát a Készülék felületére van szerelve)
■ Kód A02 = levegő hőmérsékleti belső szonda hiba (ha a
termosztát a Falra van szerelve és ha a levegő hőmérsékleti
külső szonda ki van csatlakoztatva)
NEM SÚLYOS VÉSZJELZÉSEK
TERMOSZTÁT OFF
TERMOSZTÁT ON
■ Kód A03 = víz hőmérsékleti szonda hiba
■ Kód A04 = külső nedvességmérő szonda hiba (csak ha
beépített, kihelyezett hőmérsékleti szonda)
■ Kód A05 = belső nedvességmérő szonda hiba
MEGJ.: a vészjelzés kód csak kikapcsolt termosztát esetén
kerül megjelenítésre.
Vészjelző kód
