Руководство по установке и эксплуатации
16
FWEC3
Advanced plus electr
onic controller
FC66002765
ЭЛЕ ТРОННАЯ ПЛАТА (рисунок 6)
где
Vc
лапан
Vh
лапан горячей воды / Электрический
нагреватель
V0
Сверхминимальная скорость
V1
Минимальная скорость
V2
Средняя скорость
V3
Максимальная скорость
N
Нейтральный
L
Фаза
PE
Заземление
A-B-GND
RS 485
SU
Выносной датчик влажности
SW
Датчик воды
SA
Выносной датчик воздуха
101
Выход 0-10В 1
COM
Общие выходы 0-10В
102
Выход 0-10В 2
DO2
Цифровой выход 2
DO1
Цифровой выход 1
CO12
Общие цифровые выходы
DI1
Цифровой вход1
CI12
Общий DI1-2
DI2
Цифровой вход 2
ПРИМЕЧАНИЕ:
■
Для подсоединения мощности пользоваться кабелем с
сечением 1 мм
2
■
Для цифровых входов применять кабель типа AWG 24
■
Для удлинения провода датчика и RS485 пользоваться
экранированным кабелем типа AWG 24

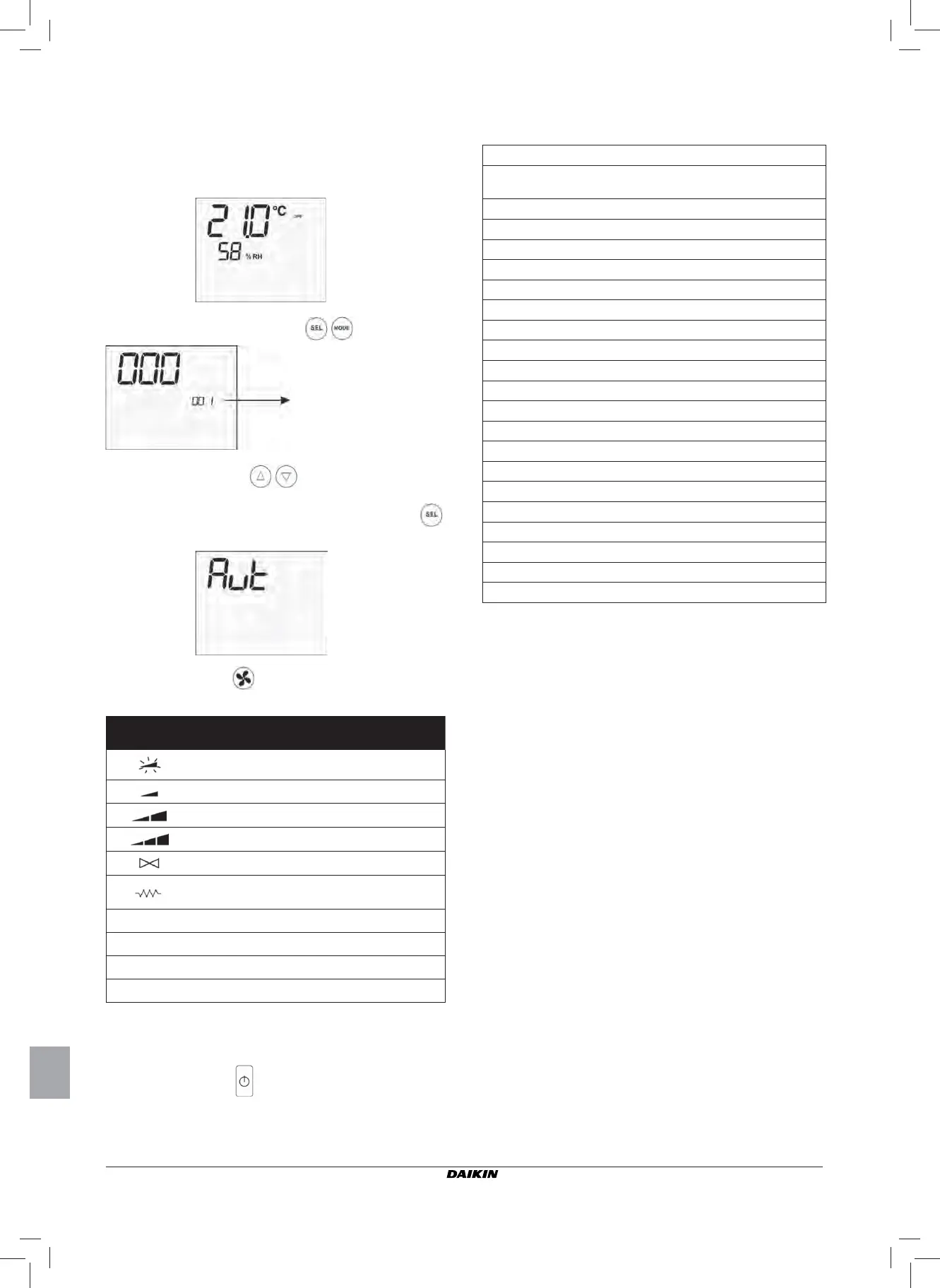

ПОРЯДО ДЕЙСТВИЙ АВТОМАТИЧЕС ОЙ
ДИАГНОСТИ И
Этот процесс даёт возможность проверить правильность
работы отдельных выходов панели управления. Для выполнения
следовать приведенным ниже указаниям.
■
Установить термостат в положение Off
■
одновременно нажать на кнопки
■
Использовать кнопки для того, чтобы изменить
выведенное на дисплейе значение и ввести пароль для
автоматической диагностики (030), а затем нажать
.
Появится следующее визуальное изображение:
■
нажать на кнопку, чтобы последовательно включить
различные выходы термостата.
Условное
обозначение
Включение
онтактные
зажимы
Сверхминимальная скорость
N-V0
Минимальная скорость
N-V1
Средняя скорость
N-V2
Максимальная скорость
N-V3
лапан
N-Vc
Электрический нагреватель /
Второй клапан
N-Vh
CO1
Цифровой выход 1
C012-C01
CO2
Цифровой выход 2
C012-C02
AO1
Аналоговый выход 1 = 10В
COM-101
AO2
Аналоговый выход 2 = 10В
COM-102
Можно проверить, по одному, все выходы электронной панели
управления наблюдая за соответствующим компонентом
(клапаном, вентилятором, ...) или проверив наличие напряжения
230 В на соответствующих зажимах.
■
Нажать на кнопку , чтобы выйти из автоматической
диагностики (в любом случае, по истечении нескольких
минут, термостат автоматически выходит из автоматической
диагностики).
уровень 1: введение пароля
