Manuale d'installazione e d'uso
14
FWEC3
Advanced plus electr
onic controller
FC66002765

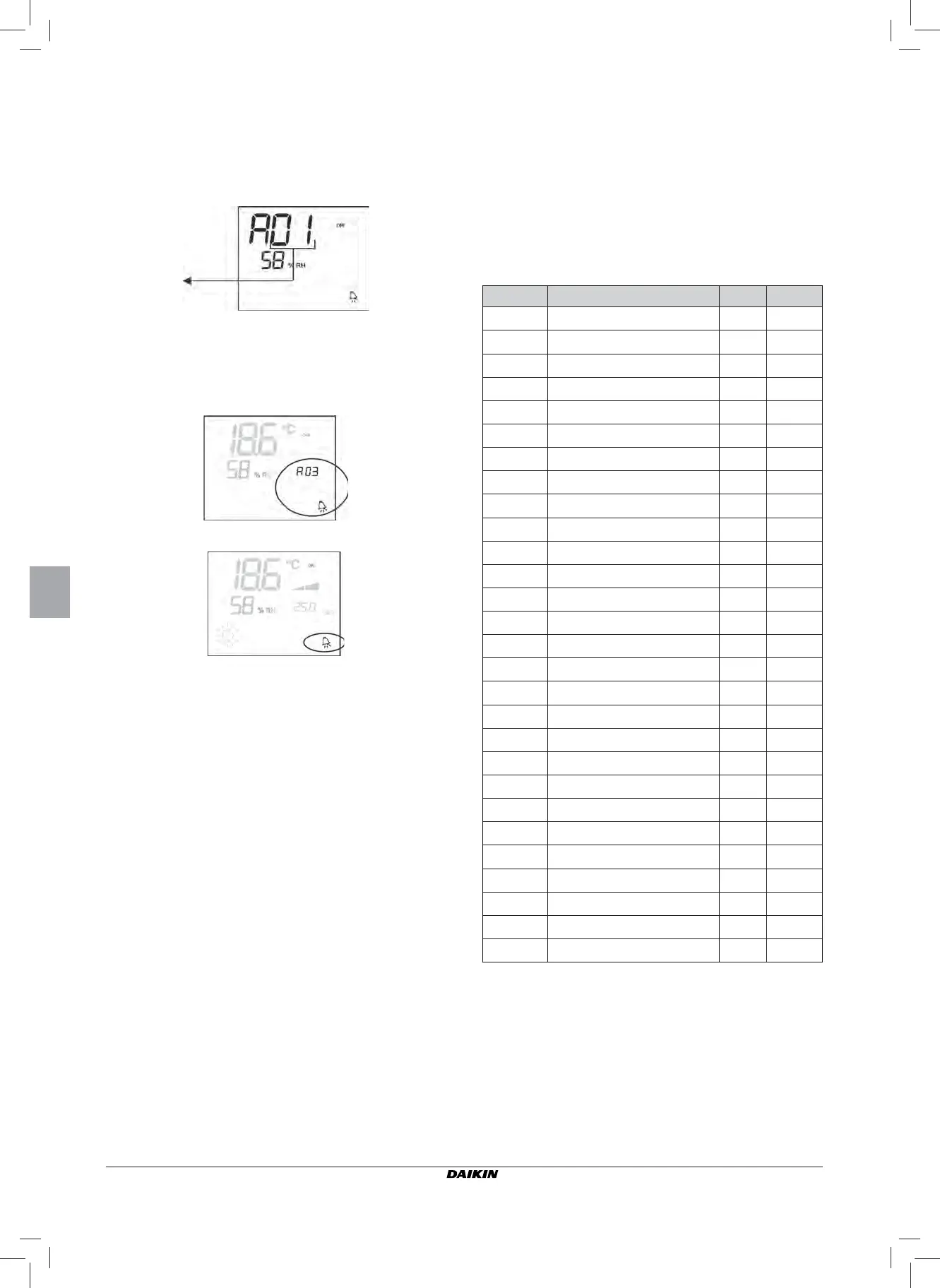

ALLARMI
Il comando gestisce due tipologie di allarmi:
■
Allarmi Gravi: causano lo spegnimento forzato del termo-
stato
■ Allarmi Non Gravi: non forzano lo spegnimento del termo-
stato ma inibiscono eventuali funzionalità critiche
ALLARMI GRAVI
■
Cod. A01 = errore sonda esterna di temperatura dell'aria
(se termostato installato a Bordo)
■ Cod. A02 = errore sonda interna di temperatura dell'aria
(se termostato installato a Parete e sonda esterna di tem-
peratura dell'aria sconnessa)
ALLARMI NON GRAVI
TERMOST
ATO OFF
TERMOST
ATO ON
■ Cod. A03 = err
ore sonda di temperatura dell'acqua
■ Cod A04 = errore sonda umidità esterna (solo se sonda
di temperatura remota installata)
■ Cod A05 = errore sonda umidità interna
N.B.: l'indicazione del codice allarme è visualizzato
solo con termostato spento
MODBUS
Il pr
otocollo implementato nel comando è il Modbus RTU
(9600, N, 8, 2) su RS485
FUNZIONI IMPLEMENTATE
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
ECCEZIONI IMPLEMENTATE
Exception Code 02: Invalidate data address
LISTA PARAMETRI DI SUPERVISIONE
INDIRIZZO REGISTRO
TIPO U.D.M.
0
Stati
R-
1
V
elocità
R-
2
Temperatura aria
R [°C/10]
3
Umidità
R%
4
Temperatura acqua
R [°C/10]
5
P00: Confi gurazione
R-
6
P05: Confi g.DIN
R-
7
T. Setpoint attivo
R [°C/10]
8
T. Setpoint utente
R [°C/10]
9
Versione LCD
R-
10
P09: Confi g.DOUT1
R
11
P10: Logica DOUT1
R
12
P11: Confi g.DOUT2
R
13
P12: Logica DOUT2
R
14
P14: Confi g.AOUT1/2
R
15
Uscita analogica 1
R [%]
16
Uscita analogica 2
R [%]
50
Digitali 1
R/W -
51
Fasce orarie
R/W -
52
Setpoint - Raffreddamento
R/W [°C/10]
53
Setpoint - Riscaldamento
R/W [°C/10]
54
Minimo Setpoint - Raffr.
R/W [°C/10]
55
Massimo Setpoint - Raffr.
R/W [°C/10]
56
Minimo Setpoint - Risc.
R/W [°C/10]
57
Massimo Setpoint - Risc.
R/W [°C/10]
58
Velocità
R/W -
59
Correzione Economy
R/W [°C/10]
60
Modo ventilazione modulante
R/W -
Codice allarme
