Installations- und Bedienungsanleitung
9
FWEC3
Advanced plus electr
onic controller
FC66002765

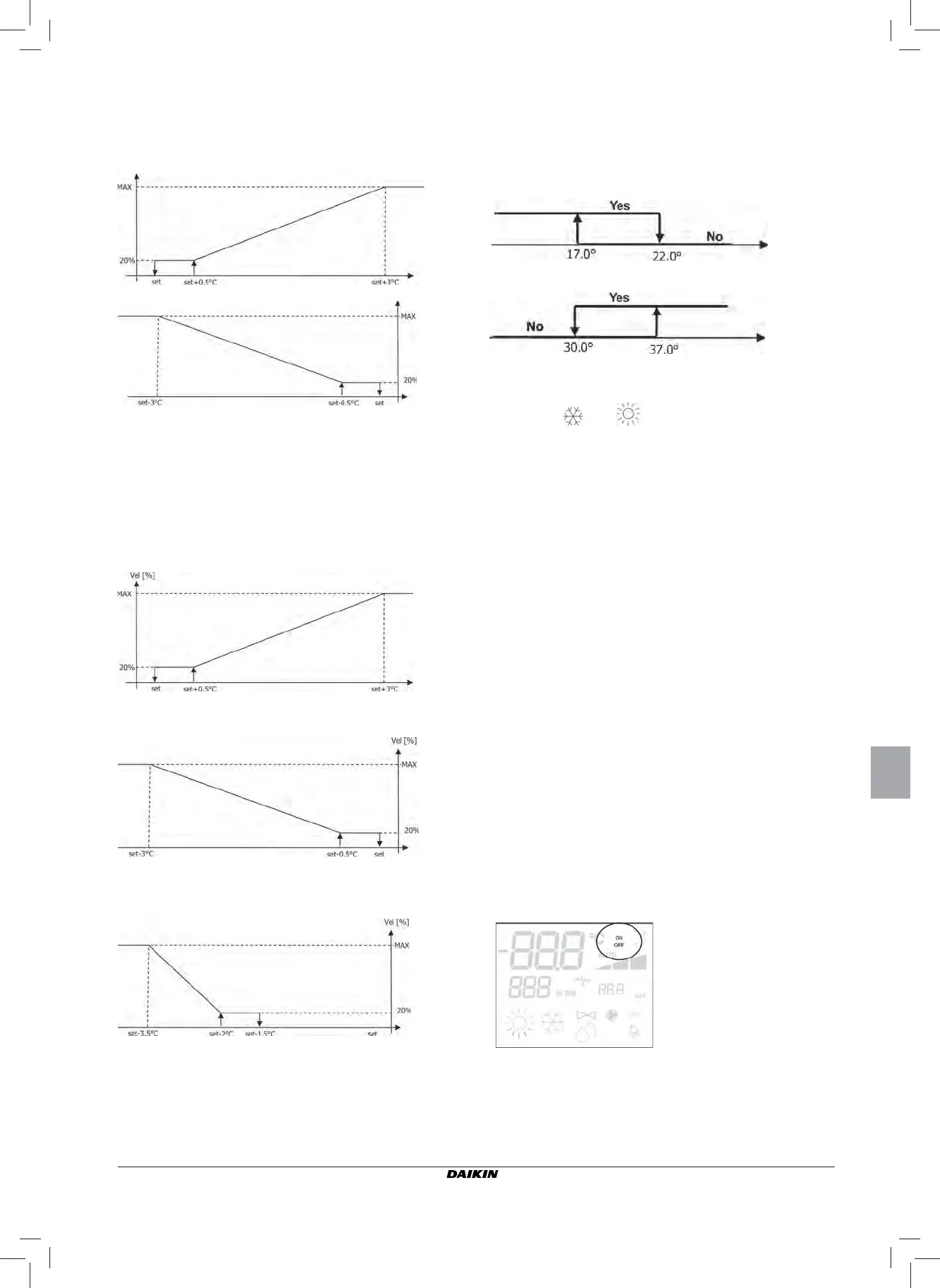

FREIGABE VON DER WASSERSEITE
Unabgängig vom T
yp des vorhandenen Ventilators (modulie-
rend oder nicht modulierend) ist der Betrieb der Luftzuführung
an die Kontrolle der Wassertemperatur der Anlage gebunden.
Je nach Betriebsart gibt es unterschiedliche Freigabeschwellen
bei Heiz- und Kühlbetrieb.
Das Fehlen dieser Freigabe bei Aufruf des Thermostaten wird
am Display durch Blinken des Symbols für die eingeschaltete
Betriebsart (
oder ) angezeigt.
Diese Fr
eigabe wird ignoriert, wenn:
keine Wassersonde vorgesehen ist (P04 = 0) oder wenn
ein Alarm vorliegt, weil sie nicht angeschlossen ist
im Kühlbetrieb bei Kon gurationen mit 4 Rohren
ZWANGSSCHALTUNGEN
Die normale Luftzuführungslogik (modulierend und nicht
modulierend) wird ignoriert, wenn besondere Festlegung-
ssituationen vorliegen, die für eine korrekte Steuerung der
Temperatur oder für einen korrekten Betrieb des Endgeräts
notwendig sein können. Sie können auftreten:
im Kühlbetrieb:
- bei Steuerung an der Maschine (P01 = 0) und Kon gurationen
mit Ventil: Die minimale Geschwindigkeit wird beibehalten,
auch wenn die Temperatur erreicht ist.
- Bei Steuerung an der Maschine und Kon gurationen ohne
Ventil: Alle 10 Minuten Stillstandszeit des Ventilators wird
dieser für 2 Minuten bei mittlerer Geschwindigkeit einge-
schaltet, damit die Luftsonde eine zuverlässigere Messung
der Raumtemperatur vornehmen kann.
im Heizbetrieb:
- bei eingeschaltetem Widerstand: Die Lüftung wird bei
mittlerer Geschwindigkeit zwangseingeschaltet.
- Wenn der Widerstand ausgeschaltet ist, wird für 2 Minuten
eine Nachlüftung bei mittlerer Geschwindigkeit durchge-
führt. (Anm.: Diese Lüftung wird zu Ende gebracht, auch
wenn der Thermostat ausgeschaltet wird oder in den
Kühlbetrieb gewechselt wird).
DISPLAY
Am Display werden angezeigt: der Status des Ventilators
blinkt: Ventilator in Standby
On leuchtet: Ventilator eingeschaltet
OFF: Ventilator ausgeschaltet, um nur mit natürlicher Kon-
vektion zu arbeiten und die momentane oder (bei Ventilator
in Standby) die gewählte Betriebsgeschwindigkeit (mit
eventueller Anzeige der “automatischen” Logik)
AUTOMATISCHE BETRIEBSLOGIK (AUTO):
BEI KONFIGURATIONEN MIT 3 ODER 4
GESCHWINDIGKEITEN UND EIN/AUS-VENTIL/EN (ODER
OHNE):
Anm: In den Kon gurationen mit 4 Geschwindigkeiten
wird die Luftzuführung im Heizbetrieb um 0,5°C
verzögert, um eine erste Phase der natürlichen
Konvektion zu ermöglichen
BEI KONFIGURATIONEN MIT 3 ODER 4
GESCHWINDIGKEITEN UND MODULIERENDEM/EN
VENTIL/EN:
HEIZBETRIEB BEI KONFIGURATIONEN MIT 3
GESCHWINDIGKEITEN
HEIZBETRIEB BEI KONFIGURATIONEN MIT 4
GESCHWINDIGKEITEN
HEIZUNG
Raumtemperatur
Raumtemperatur
KÜHLUNG
W
assertemperatur
KÜHLUNG
HEIZUNG
W
assertemperatur
KÜHLUNG
Raumtemperatur
Raumtemperatur
Raumtemperatur
