Tubos sistema: 4
■ Válvula: 2/3 VÍAS
■ Resistencia: NO
■ Velocidades: 4
■ Lógica de conmutación verano/invierno: AIRE
037
■
Tubos sistema: 4
■ Válvula: NO
■ Resistencia: SÍ
■ Velocidades: 3
■ Lógica de conmutación verano/invierno: LOCAL
038
■
Tubos sistema: 4
■ Válvula: NO
■ Resistencia: SÍ
■ Velocidades: 4
■ Lógica de conmutación verano/invierno: LOCAL
CONFIGURACIÓN DE LAS SALIDAS DIGITALES
(PARÁMETROS P09,P10,P11,P12)
P09,P11
= 0
La salida digital no es gestionada por el mando; el contacto per-
manece siempre abierto.
P09,P11 = 1
El estado del contacto r
efl eja la modalidad de funcionamiento
(verano o invierno) actual de la unidad.
P09,P11
= 2
El estado del contacto indica si la unidad está en fase de
r
efrigeración (verano) o de calefacción (invierno).
P09,P11
= 3
El estado del contacto indica si la unidad está en fase de
r
efrigeración.
P09,P11
= 4
El estado del contacto indica si la unidad está en fase de
calefacción.
P09,P11
= 5
El estado del contacto indica si el mando está en ON o en
OFF
P09,P11
= 6
El estado del contacto indica si está pr
esente una alarma
(tanto grave como no grave, véase “Alarmas”)
P09,P11
= 7
El contacto se utiliza para activar/desactivar cualquiera de
los dispositivos exter
nos para la deshumidifi cación del aire
(sólo en modalidad refrigeración). La lógica de activación/
desactivación se basa en la lectura de la humedad ambiente y

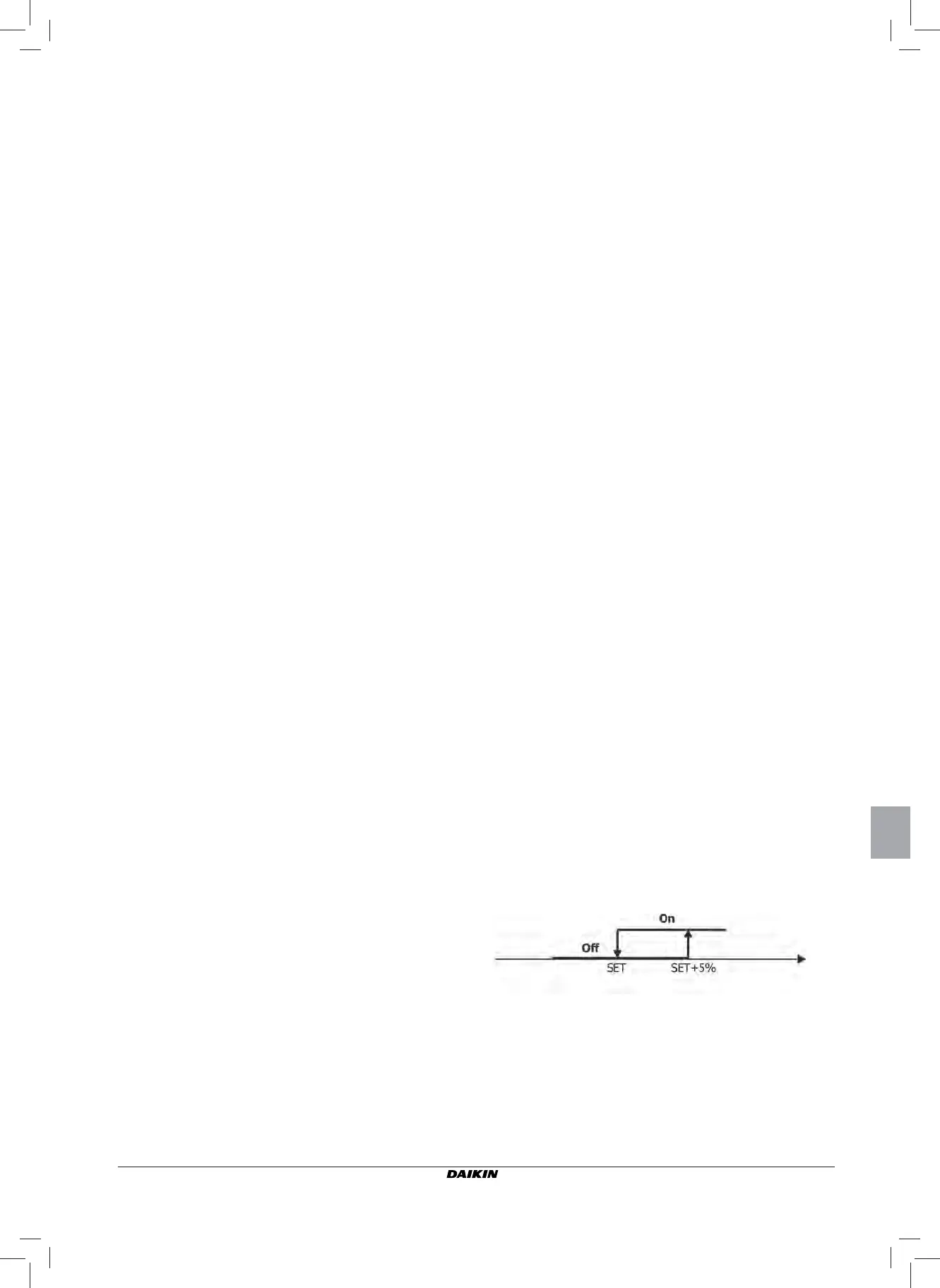

del SET programado con el parámetro P13 y sigue el diagrama
que se presenta a continuación:
CONFIGURACIONES PREVISTAS (PARÁMETRO
P00)
027
■
Tubos sistema: 4
■ Válvula: NO
■ Resistencia: NO
■ Velocidades: 3
■ Lógica de conmutación verano/invierno: AIRE
028
■
Tubos sistema: 4
■ Válvula: NO
■ Resistencia: NO
■ Velocidades: 4
■ Lógica de conmutación verano/invierno: LOCAL
029
■
Tubos sistema: 4
■ Válvula: NO
■ Resistencia: NO
■ Velocidades: 4
■ Lógica de conmutación verano/invierno: DISTANCIA
030
■
Tubos sistema: 4
■ Válvula: NO
■ Resistencia: NO
■ Velocidades: 4
■ Lógica de conmutación verano/invierno: AIRE
031
■
Tubos sistema: 4
■ Válvula: 2/3 VÍAS
■ Resistencia: NO
■ Velocidades: 3
■ Lógica de conmutación verano/invierno: LOCAL
032
■ Tubos sistema: 4
■ Válvula: 2/3 VÍAS
■ Resistencia: NO
■ Velocidades: 3
■ Lógica de conmutación verano/invierno: DISTANCIA
033
■
Tubos sistema: 4
■ Válvula: 2/3 VÍAS
■ Resistencia: NO
■ Velocidades: 3
■ Lógica de conmutación verano/invierno: AIRE
034
■
Tubos sistema: 4
■ Válvula: 2/3 VÍAS
■ Resistencia: NO
■ Velocidades: 4
■ Lógica de conmutación verano/invierno: LOCAL
035
■
Tubos sistema: 4
■ Válvula: 2/3 VÍAS
■ Resistencia: NO
■ Velocidades: 4
■ Lógica de conmutación verano/invierno: DISTANCIA
Humedad del air
e
