Daikin Ururu - Page 33

32
Pycckий
Снятие
1
Снимите переднюю панель.
Стр. 29.
2
Извлеките емкость с водой.
Стр. 29.
3
Снимите БЛОК 1.
Удерживая БЛОК 1 за ручку, потяните его вверх и •
наружу из блока.
БЛОК 1
Ручка
(1)
Потяните
(2)
Вверх
4
Снимите противостоящие пластины
электродов с задней стороны БЛОКА 1.
Сжав вместе белые и зеленые ручки (2 комплекта •
слева и справа), поднимите противостоящие пластины
электродов вверх и извлеките их.
Ручка
(белая)
Ручка
(зеленый)
Наденьте резиновые
перчатки.
Внутри
расположена
ионизированная проволока,
поэтому соблюдайте
осторожность, чтобы не
зацепиться за
что-либо.
Противостоящие
пластины
электродов
Ионизирующая решетка
Ионизированная
проволока
Для облегчения снятия
противостоящих пластин
электродов одновременно
сожмите комплект ручек
слева и справа.
Установка
1
Установите противостоящие пластины электродов.
(1) Установите противостоящие пластины электродов
поверх ручек (2 комплекта слева и справа) на
ионизирующей решетке.
Противостоящие пластины электродов не имеют
левой и правой стороны и могут устанавливаться на
ионизирующую решетку любой стороной. Установите
их так, чтобы была видна стрелка.
Ручка (белая)
Стрелка
Ионизирующая
решетка
Наденьте
резиновые
перчатки.
(2) Надежно вставьте их до щелчка.
(3) Установите другую сторону противостоящей
пластины электродов.
2
Установите на место БЛОК 1
Стр. 31.
,
предварительный фильтр, емкость с
водой и переднюю панель.
Стр. 29.

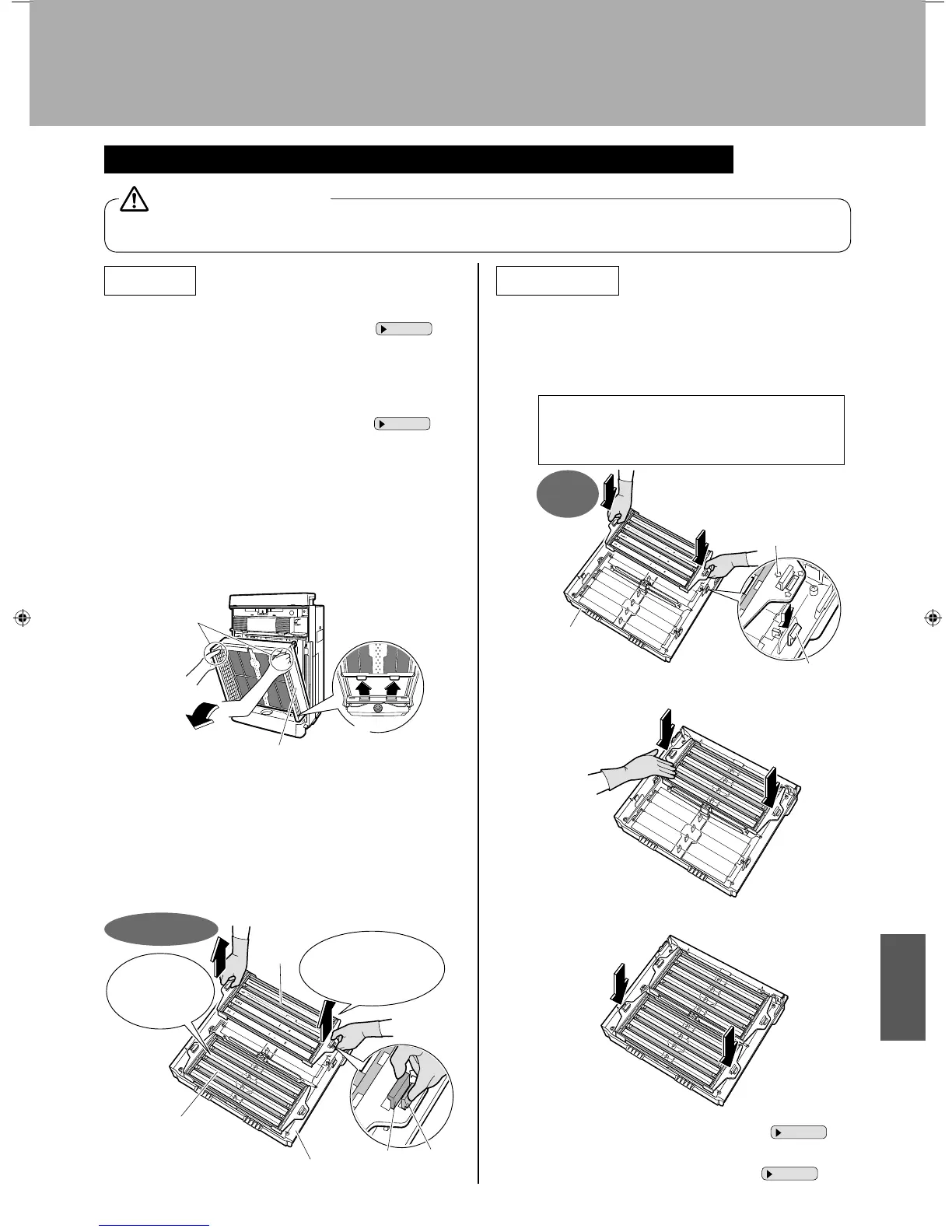

Снятие и прикрепление БЛОКА 1 (Плазменного ионизатора)
Надевайте • резиновые перчатки для снятия и прикрепления противостоящих пластин электродов.
ПРЕДОСТЕРЕЖЕНИЕ
