DAITEM DP8000 - Raccordement du Récepteur

D8551
F
9

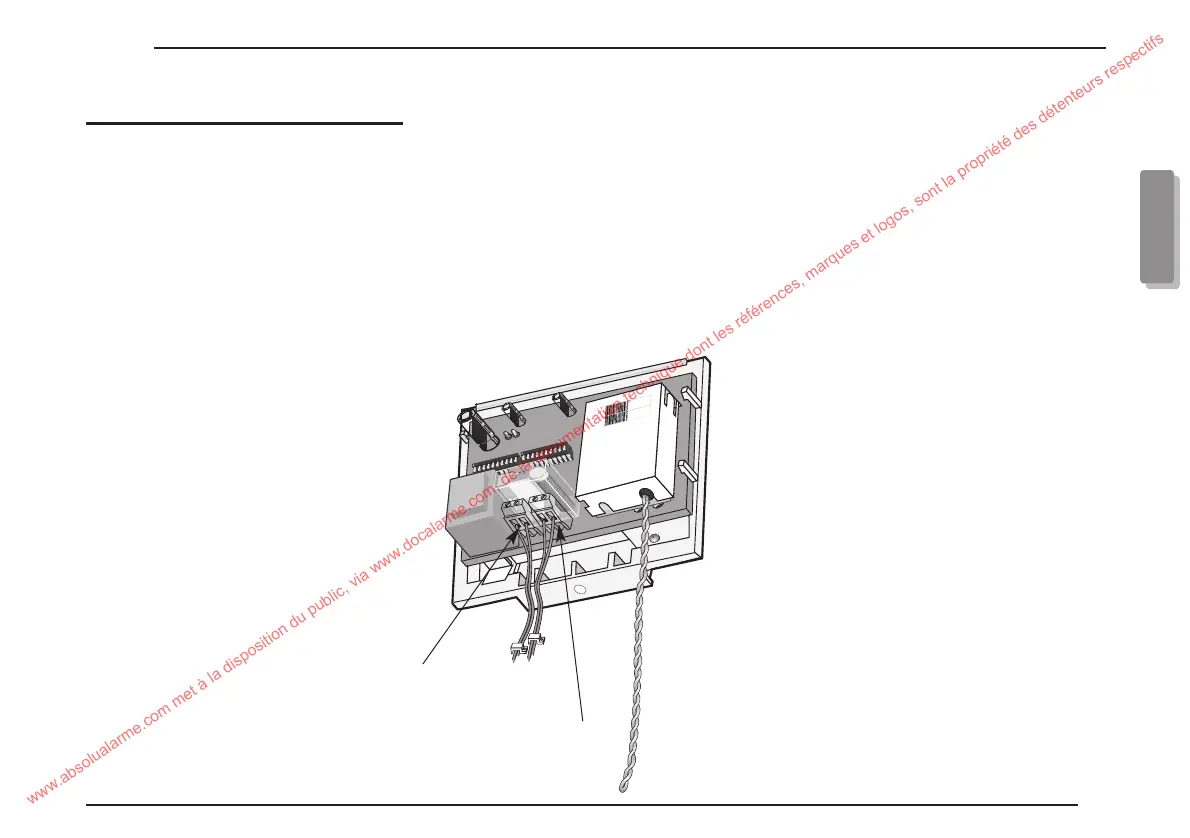

Raccordement du récepteur
ATTENTION : tout raccordement doit être
effectué récepteur déconnecté de l’ali-
mentation.
Le raccordement doit impérativement res-
pecter les normes et règles électriques en
vigueur.
● Raccorder le câble d’alimentation au
récepteur.
● Fixer les câbles au mur à l’aide de col-
liers de fixation (non fournis).
● Raccorder le câble d’alimentation à un
circuit 230 V sectionnable et protégé
(module de protection 230 V/5 A bipolaire).
● Raccorder l’appareil à commander :
charge de type TBT (très basse tension)
48 V max. (pouvoir de coupure du relais
48 V/1 A).
1
2
3
4
5
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10
50744540001
0
7
/9
5
D8553
50744540001
D8553
Alimentation 230 V
(50 Hz)
Sortie TBTS
48 V/1 A max
Contact NO
