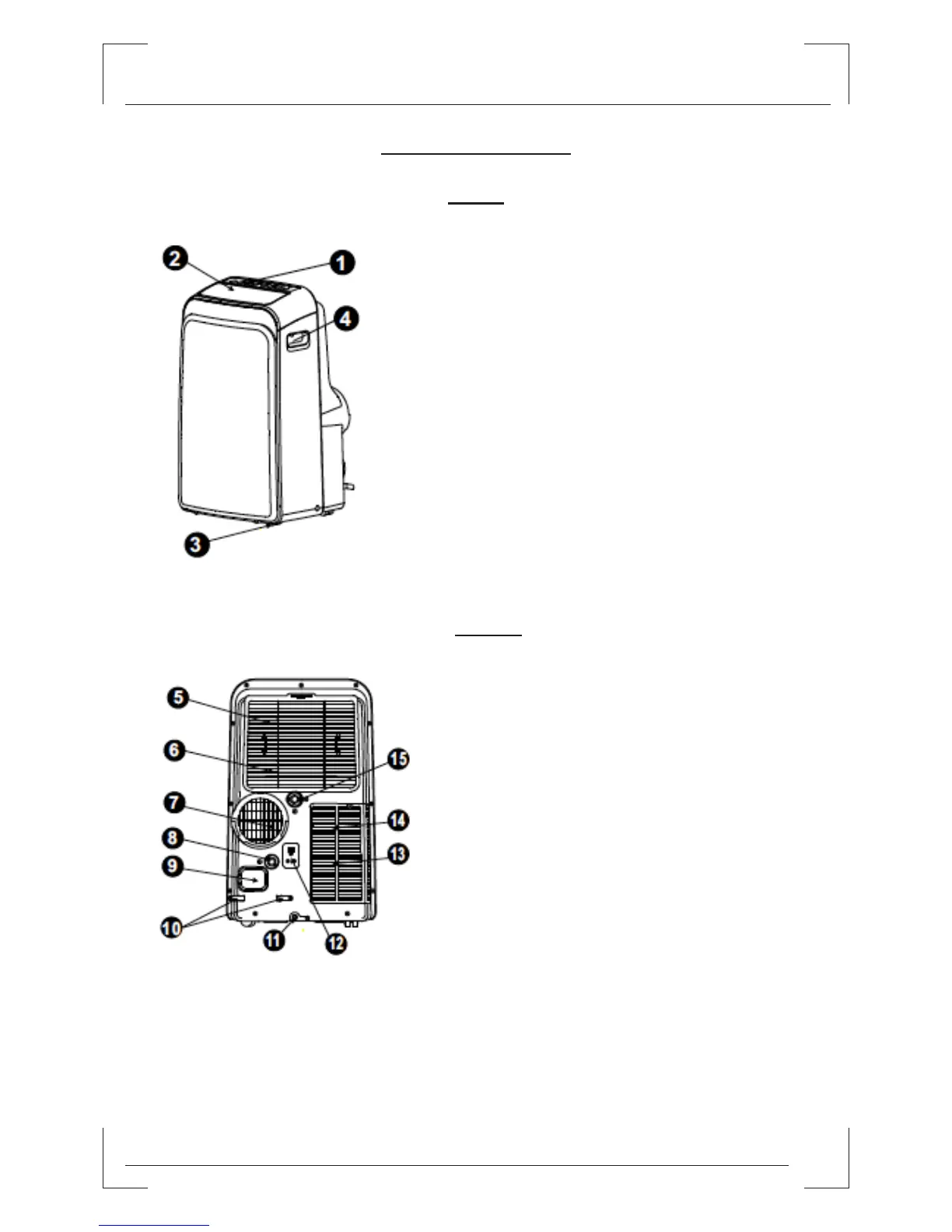

IDENTIFICATION DES PIÈCES
NOMS DES PIÈCES
Avant
Arrière
1. Panneau de fonctionnement
2. Volet d'auvent horizontal (oscille
automatiquement)
3. Roulette
4. Poignée de transport des deux côtés)
5. Filtre à air supérieur (derrière la grille)
6. Entrée d'air supérieure
7. Sortie d'air
8. Conduite d’évacuation (seulement pour le
modèle avec pompe à chaleur)
9. Sortie du câble d’alimentation
10. Boucle cordon d'alimentation
(Utilisée uniquement pendant le stockage de
l'unité)
12. Évacuation de vidange du plateau inférieur
13. Fiche prise électrique
(Utilisée uniquement pendant le stockage de
l'unité)
Filtre à air inférieur (derrière la grille)
14. Prise d’air inférieure
15. Sortie de Vidange
