Dali KORE - Conexión de Los Altavoces

Cada altavoz DALI KORE está
equipado con dos pares de bornes de
conexión en el panel de conexiones
que está situado en la parte trasera
del zócalo. El par de terminales
superior se conecta al cabezal de
medios Balanced Drive SMC y al
módulo de tweeter híbrido EVO-K,
mientras que el par de terminales
inferior se conecta a los drivers
de graves Balanced Drive SMC. Tal
como viene de fábrica, los pares
de terminales están conectados
por puentes, para que sólo sea
necesario un único cable de altavoz
de doble fi lamento para conectar
cada altavoz a una única etapa de
potencia. Si retira estos puentes de
los terminales, serán necesarios dos
cables de altavoz de doble fi lamento,
que compartan la salida de una única
etapa de potencia en formato «bi-
cable». También puede conectar
cada cable de altavoz a una etapa de
potencia independiente en formato
«biamplifi cado». Su distribuidor DALI
KORE podrá asesorarle acerca de
las posibles ventajas de los formatos
bi-cable y biamplifi cado.
El diagrama 2 le muestra los formatos
de conexión de cable único, bi-cable y
biamplifi cado.
5. Conexion de los altavoces
Cuando realice la
confi guración bi-cable
o biamplifi cada, retire
SIEMPRE los puentes de
los terminales antes de
conectar los cables de los
altavoces.
Las especifi caciones técnicas
y el tipo de cable de altavoz que
utilice para conectar sus altavoces
DALI KORE pueden infl uir en su
rendimiento audio. Para obtener los
mejores resultados, utilice un cable
de alta calidad con una sección
mínima de 2,0 mm
2
. Cada cable de
altavoz debe tener una longitud
similar e inferior a 20 metros. Su
distribuidor DALI KORE estará
encantado de asesorarle acerca
del mejor cable de altavoz para su
confi guración.
Cuando conecte sus altavoces
DALI KORE a un amplifi cador,
empiece conectando los cables
de los altavoces a los terminales
de los mismos. Asegúrese de que
los fi lamentos del cable marcados
como «positivos» o de color rojo
estén conectados a los terminales
positivos (rojos) del altavoz, y los
fi lamentos «negativos» o negro
estén conectados a los terminales
negativos (negros) del altavoz.
Los terminales de conexión DALI
KORE pueden aceptar cables
pelados, clavijas de 4 mm o terminales
de tipo pala.
A continuación le detallamos cómo
conectar cada tipo:
•
Cables pelados: Desenrosque
completamente los terminales de
los altavoces. Enrolle los fi lamentos
del cable pelado, asegurándose de
que no haya fi lamentos sueltos, e
introduzca el cable en los orifi cios
a través de los bornes. Por último,
apriete bien los terminales con el
cable pelado. Le recomendamos
que compruebe la sujeción de
los terminales poco después de
apretarlos por primera vez y
periódicamente cada cierto tiempo.
•
Topes de 4 mm: Introduzca
las clavijas directamente en el
extremo de los terminales de
los altavoces. Los terminales se
ajustan alrededor de la clavija para
reforzar la conexión y minimizar la
posibilidad de zumbidos mecánico.
•
Terminal de tipo pala: Desenrosque
completamente los terminales
de los altavoces y coloque cada
pala de los cables a ambos lados
de un borne. Asegure las palas
apretando los terminales. Le
recomendamos que compruebe
la sujeción de los terminales poco
después de apretarlos por primera
vez y periódicamente cada cierto
tiempo.
Con los cables conectados a sus
altavoces DALI KORE, ahora puede
conectarlos a los terminales de salida
del amplifi cador. Asegúrese de que el
amplifi cador está apagado antes de
realizar cualquier conexión.
Conecte los cables del altavoz
izquierdo a los terminales de salida
del canal izquierdo del amplifi cador,
y los cables del altavoz derecho a
los terminales de salida del canal
derecho del amplifi cador. Asegúrese
de que los fi lamentos del cable
marcados como «positivos» o de
color rojo estén conectados a los
terminales de salida del amplifi cador
positivo, y los hilos marcados como
«negativos» o de color negro estén
conectados a los terminales de salida
del amplifi cador negativo.
Manual DALI KORE
34
Altavoz derecho Altavoz izquierdo

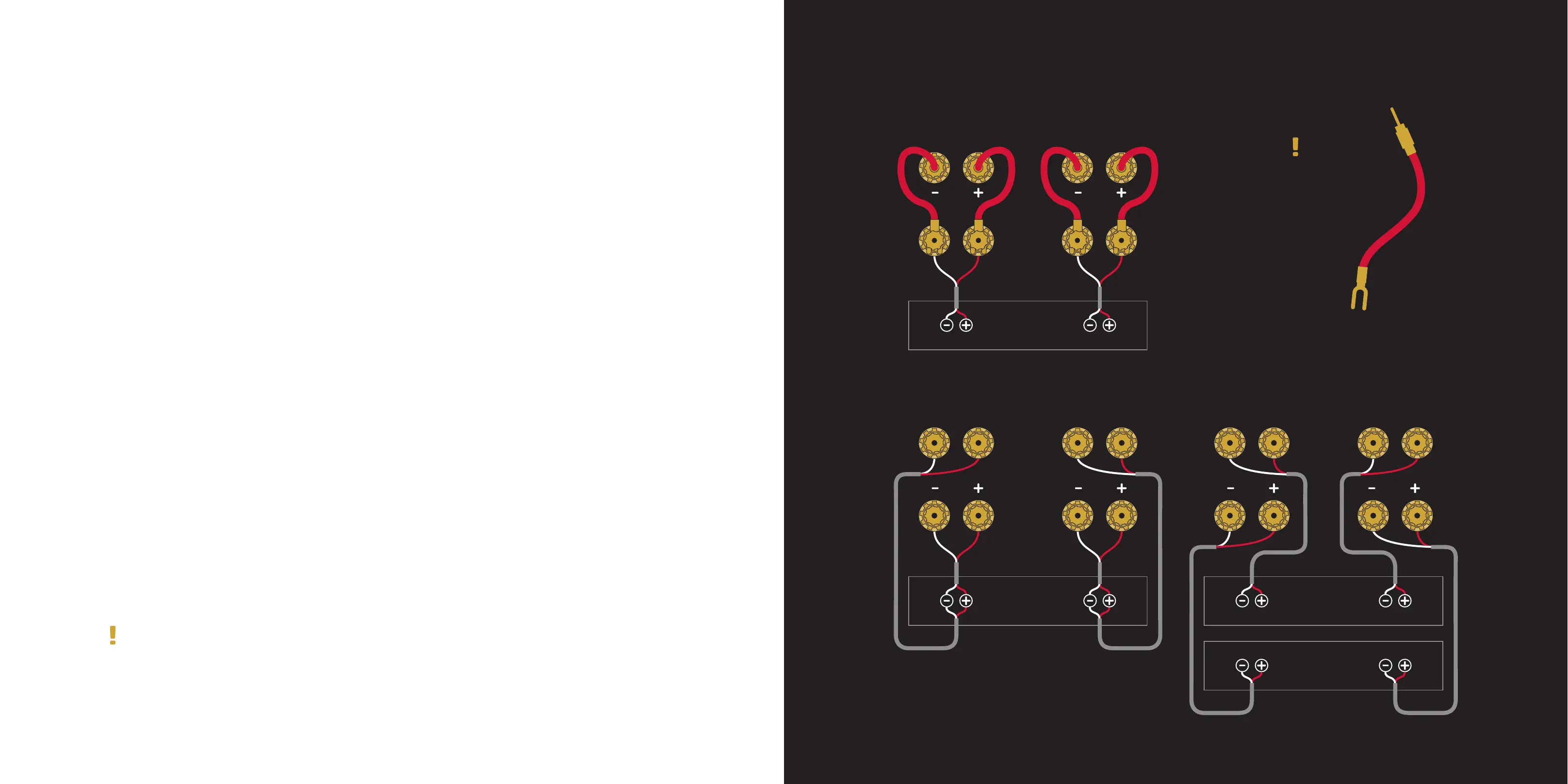

Diagrama 2: Conexión de los altavoces
Cable sencillo
Altavoz derecho Altavoz derechoAltavoz izquierdo Altavoz izquierdo
Bi-cable Bi-amplifi cador
Amplifi cador
R L
En el Accessory
Kit se incluyen
4 puentes de
conexión.
L
Amplifi cador HF
R
Amplifi cador
R L
Amplifi cador LF
R L
35Manual DALI KORE
