Dali KORE - Connexion de Vos Enceintes

Chaque enceinte DALI KORE est
équipée de deux paires de bornes
de connexion sur le panneau de
connexion situé sur la face arrière du
socle. La paire de bornes supérieure
se connecte au module de médium
SMC Balanced Drive et au module
d’aigus hybrides EVO-K, tandis
que la paire de bornes inférieure
se connecte aux haut-parleurs de
graves SMC Balanced Drive. Au
déballage, les paires de bornes sont
connectées par des cavaliers de
sorte qu’un seul câble d’enceinte
bifilaire est nécessaire pour
connecter chaque enceinte à un seul
amplificateur de puissance. Si les
cavaliers de connexion sont retirés,
deux câbles d’enceinte à double
conducteur seront nécessaires
pour partager la sortie d’un seul
amplificateur de puissance dans
un format «bifilaire». Vous pouvez
également connecter chaque câble
d’enceinte à un amplificateur de
puissance séparé dans un format
«bi-amplifié». Votre revendeur
DALI KORE sera en mesure de
vous conseiller sur les avantages
potentiels des formats bifilaires et
bi-amplifiés.
Le diagramme 2 montre les formats
de connexion mono-filaire, bifilaire et
bi-amplifiée.
5. Connexion de vos enceintes
Lors du bi-câblage ou de
la bi-amplification, retirez
TOUJOURS les cavaliers
entre les bornes avant de
connecter les câbles des
enceintes.
La spécification et le type de câbles
d’enceintes que vous utilisez pour
connecter vos enceintes DALI
KORE peuvent influencer leurs
performances audio. Pour obtenir les
meilleurs résultats, utilisez un câble
de haute qualité avec une section
de conducteur minimale de 2,0 mm
2
.
Chaque câble d’enceinte doit être de
longueur similaire et de moins de 20
mètres. Votre revendeur DALI KORE
sera heureux de vous conseiller sur
le meilleur câble d’enceinte pour
votre installation.
Lorsque vous connectez vos
enceintes DALI KORE à un
amplificateur, commencez par
connecter les câbles des enceintes
aux borniers des enceintes. Assurez-
vous que les fils de câble marqués
«positif» ou de couleur rouge sont
connectés aux borniers positifs
(rouges) des enceintes, et que les
fils de câble «négatif» ou noirs sont
connectés aux borniers négatifs
(noirs) des enceintes.
Les borniers de connexion DALI
KORE peuvent recevoir des câbles
dénudés, des fiches de 4 mm ou des
fourches.
Voici comment connecter chaque
type :
•
Câbles dénudés : Dévissez
complètement les bornes des
enceintes. Torsadez les brins
de câble dénudés ensemble, en
veillant à ce qu’il n’y ait pas de brins
parasites, et insérez le câble dans
les trous des bornes. Enfin, serrez
fermement les bornes sur le câble
dénudé. Nous vous recommandons
de vérifier le serrage des bornes
peu de temps après leur premier
serrage et périodiquement par la
suite.
•
Fiches de 4 mm : Insérez les fiches
directement dans l’extrémité des
bornes de l’enceinte. Les bornes
se resserrent autour de la fiche
pour renforcer la connexion et
minimiser les risques de vibration
mécanique.
•
Connecteurs fourche : Dévissez
complètement les bornes des
enceintes et positionnez chaque
fourche de câble sur un côté de
sa borne. Fixez les fourches de
câble en serrant les bornes. Nous
vous recommandons de vérifier le
serrage des bornes peu de temps
après leur premier serrage et
périodiquement par la suite.
Les câbles étant connectés à vos
enceintes DALI KORE, vous pouvez
maintenant les connecter aux bornes
de sortie de l’amplificateur. Assurez-
vous que l’amplificateur est éteint
avant d’effectuer les connexions.
Connectez les câbles de l’enceinte
gauche aux bornes de sortie du
canal gauche de l’amplificateur, et
les câbles de l’enceinte droite aux
bornes de sortie du canal droit de
l’amplificateur. Assurez-vous que les
fils du câble marqués «positif» ou
de couleur rouge sont connectés
aux bornes de sortie positives de
l’amplificateur, et que les fils marqués
«négatif» ou de couleur noire sont
connectés aux bornes de sortie
négatives de l’amplificateur.
Manuel DALI KORE
46
Enceinte droite Enceinte gauche

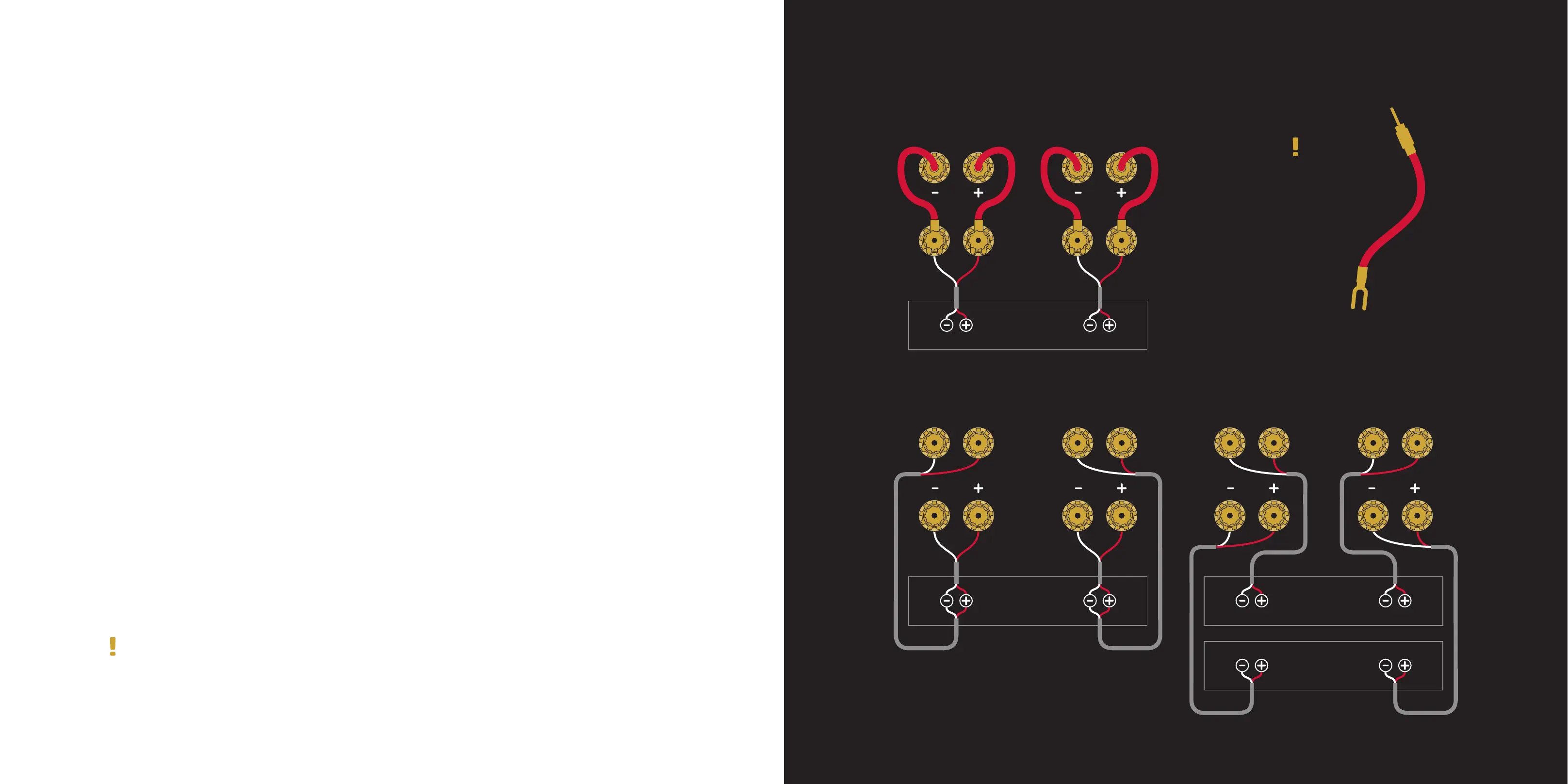

Diagramme 2 : Connexion de vos enceintes
Mono-filaire
Enceinte droite Enceinte droiteEnceinte gauche Enceinte gauche
Bi-câble Bi-amplifié
Amplifi cateur
R L
4 × cavaliers
terminaux sont
inclus dans le kit
d’accessoires.
L
Amplifi cateur HF
R
Amplifi cateur
R L
Amplifi cateur BF
R L
47Manuel DALI KORE
