DALI KOREスピーカーは、台座後面
の接続パネルに2組のバインディン
グポスト（コネクタ）端子を備えてお
ります。上側の端子ペアはBalanced
Drive SMCミッドレンジとEVO-K
Hybrid Tweeter moduleに、下側の
端子ペアはBalanced Drive SMCバ
ス ド ラ イ バ ー に 接 続 い た し ま す 。す ぐ
にお使いいただけるように、端子ペ
アは ジャンパーで接 続 されており、
各スピーカーを1台のパワーアンプ
にご接続されるのにご必要なツイン
コアスピーカーケーブルは1本だけ
です。端子ジャンパーをお取り外しに
なられる場合、2本のツインコアスピ
ーカーケーブルがご必要になり、1台
の パ ワ ー ア ン プ か ら の 出 力 を「 バ イ ワ
イヤー（2組の接続線）」形式で共有
いたします。また、各スピーカーケー
ブルを別のパワーアンプに接 続する
「バイアンプ」形式も可能です。DALI
KOREの販売店では、バイワイヤー形
式とバイアンプ形式の潜在的なメリ
ット に つ いて お 伝 え さ せ て い た だく
ことができます。
図2にシングルワイヤー、バイワイヤ
ー、バイアンプの接続形式をお示し
いたします。
5. スピーカーのご接続
バイワイヤやバイアンプを
ご使用の際は、必ず端子間
のジャンパーをお外しにな
ってから、スピーカーケーブ
ルをご接続ください。
DALI KOREスピーカーをご接続にな
るスピーカーケーブルの仕様や種類
は、オーディオ性能に影響を与える
ことがございます。最良の結果をお
楽しみいただくために、導体断面積
2.0mm
2
以上の高品質なケーブルを
ご使用ください。各スピーカーケーブ
ルは同程度の長さで、20m以下にし
てください。DALI KOREの販売店で
は、お客様のセットアップに最適なス
ピーカーケーブルにつきまして、喜ん
でアドバイスもさせていただいてお
ります。
DALI KOREスピーカーをアンプにご
接続される際に、まずスピーカーケ
ーブルとスピーカー端子をご接続く
だ さ い 。「 プ ラ ス 」 と マ ー ク さ れ た （ ま
たは赤色の）ケーブル線がプラス（
赤）のスピーカー端子に、「マイナス」
とマークされた（または黒色の）ケー
ブル線がマイナス（黒）のスピーカー
端子に接続されていることをご確認
くだ さい 。
DALI KOREの接続端子は、剥がされ
た ケ ー ブ ル 、4 m m プ ラ グ 、Y ラ グ ケ ー
ブルをご使用いただけます。
ここでは、各タイプのご接続方法を
ご説 明いたします。
•
剥 が さ れ た ケ ー ブ ル：ス ピ ー カ ー
端子のネジを完全にお緩めにな
ってください。剥されたケーブル素
線 を よ り 合 わ せ て く だ さ い 。そ の 際
に 、外 れ た 線 が な い こ と を ご 確 認
ください。次に、ケーブルを端子の
穴に挿入いたします。最後に、端子
を、剥がされたケーブルにしっか
りと締め付けます。最初にお締め
に な ら れ た 後 す ぐ に 、ま た 、そ の 後
も定期的に、端子の締まり具合を
ご確認されることをお勧 めいたし
ます。
•
4mmプラグ：プラグは、スピーカー
端子の端に直接差し込んでくださ
い。端子はプラグの周りを締め付
けて接続を強化し、機械的なブー
ンという音が発生する可能性を最
小限に抑えます。
•
Y ラ グ ケ ー ブ ル：ス ピ ー カ ー 端 子 の
ネジを完全に緩め、各Yラグケーブ
ルのアームを端子の両側に配置い
た し ま す 。Y ラ グ ケ ー ブ ル は 、端 子 を
締めて固定いたします。最初にお
締 め に な ら れ た 後 す ぐ に 、ま た 、そ
の後も定期的に、端子の締まり具
合をご確 認されることをお勧 めい
たします。
DALI KOREスピーカーにケーブルを
接 続 さ れ ま し た ら 、そ れ ら を ア ン プ
の出力端子に接続することができま
す。接続をされる前に、アンプの電源
が 切 れていることをご確 認くだ さい 。
左スピーカーからのケーブルはアン
プの左チャンネル出力端子に、右ス
ピーカーからのケーブルはアンプの
右チャンネル出力端子に接続いたし
ま す 。「 プ ラ ス 」 と マ ー ク さ れ た （ ま た
は赤色の）ケーブル線がプラスのアン
プ出力端子に、「マイナス」とマーク
された（または黒色の）ケーブル線が
マイナスのアンプ出力端子に接続さ
れていることをご確 認くだ さい 。
DALI KORE お取扱説明書
58
右ラウドスピ ー カ ー 左ラウドスピ ー カ ー

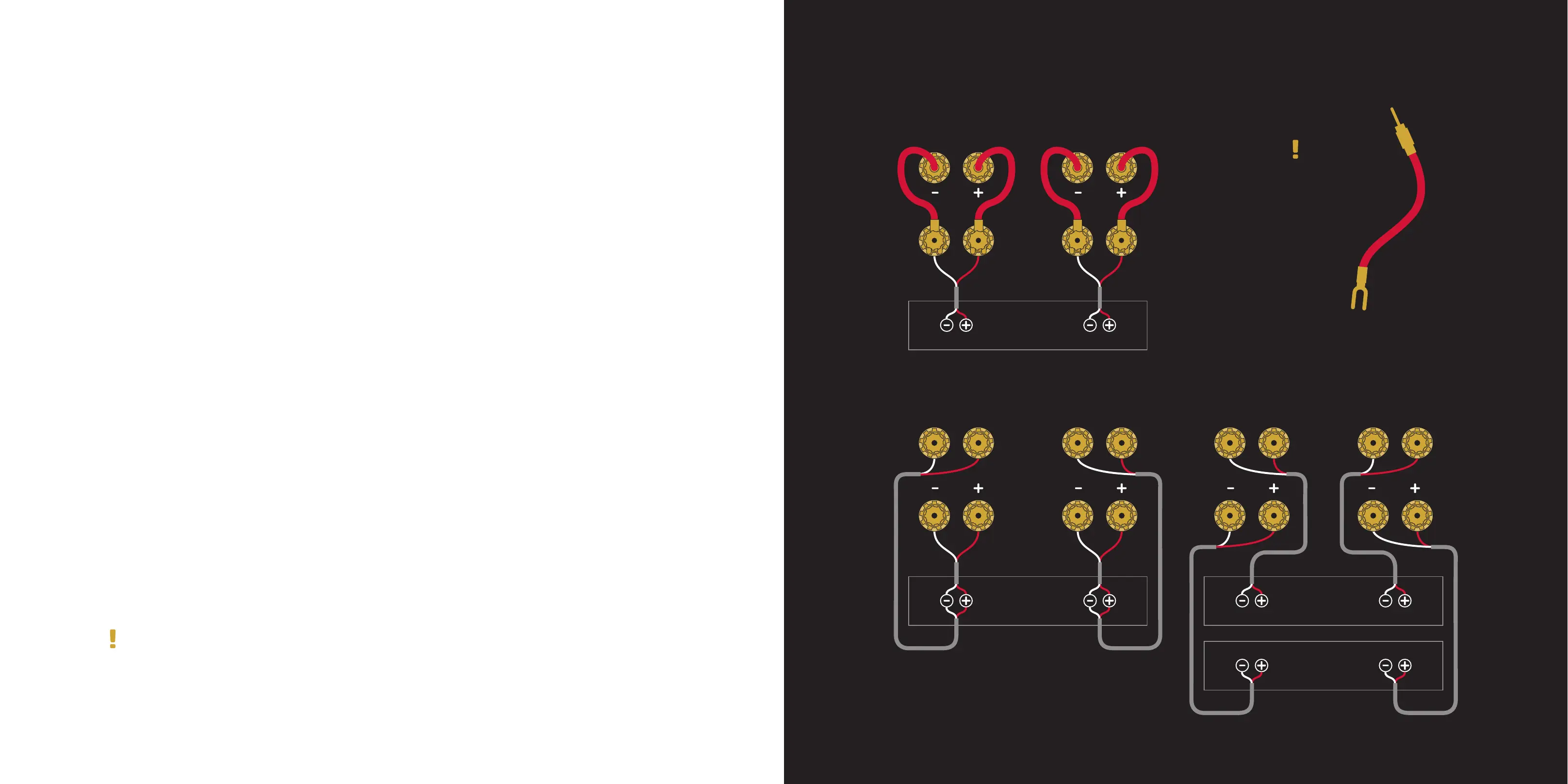

図2：スピーカーのご接続
単線
右ラウドスピ ー カ ー 右ラウドスピ ー カ ー左ラウドスピ ー カ ー 左ラウドスピ ー カ ー
バイワイヤ バイアンプ
アンプ
R L
4×ターミナル
ジャンパ ーは
Accessory Kitに
含まれておりま
す。
L
H Fアンプ
R
アンプ
R L
L Fアンプ
R L
