Installation Guide AME 130(H), AME 140(H)
Danfoss Heating VI.KU.M4.90 DH-SMT/SI

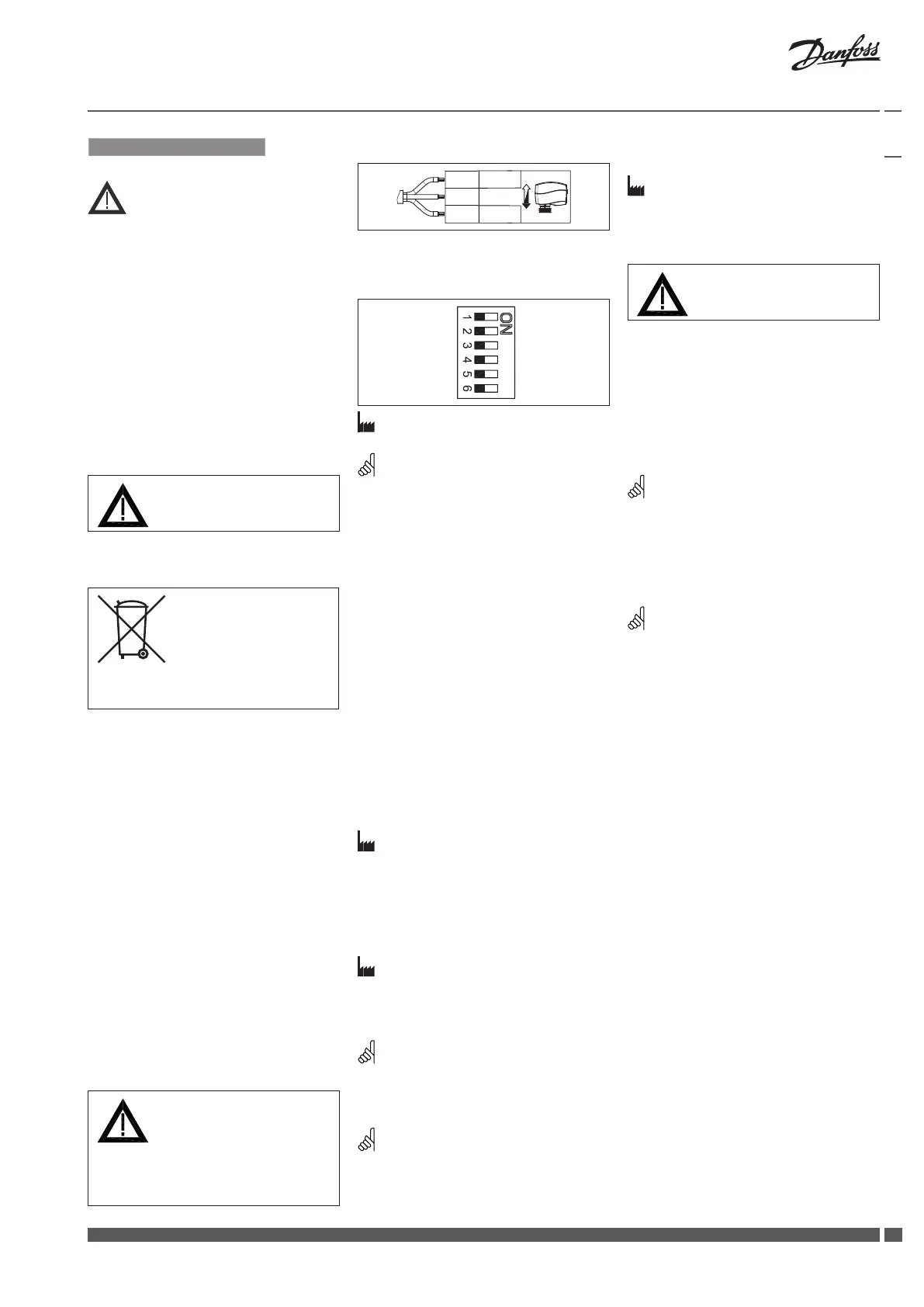

LIETUVIŲ K.
Saugos informacija
Kad nesusižeistumėte ir nesugadintumėte
prietaisų, prieš montavimą ir paleidimą
būtinai nuodugniai perskaitykite ir laikykitės
šių instrukcijų.
Prietaisų montavimą, paleidimą bei priežiūrą
privalo vykdyti tiktai kvalikuoti, apmokyti ir
įgalioti tokius darbus atlikti specialistai.
Prieš pradedant reguliatoriaus montavimo ir
priežiūros darbus sistema turi būti paruošta:
- kad joje nebūtų slėgio;
- ataušinta;
- ištuštinta ir
- išvalyta.
Rekomenduojame laikytis sistemos sistemos
eksploatacijos instrukcijų.
Nenuimkite dangtelio, kol
maitinimas nebus visiškai
išjungtas.
Sunaikinimo instrukcija
Šis gaminys turi būti
išmontuotas ir jo dalys
surūšiuotos, jei įmanoma,
pagal atskiras medžiagų
grupes, prieš sunaikinant.
Vadovaukitės vietinėmis sunaikinimo
nuostatomis.
Montavimas ❶
Pavarą reikia montuoti, vožtuvo stiebui esant
horizontalioje padėtyje arba nukreiptam
aukštyn.
Pavara prie vožtuvo korpuso prisukama
rantuota veržle, todėl montavimui
nereikalingi jokie įrankiai.
Rantuota veržlė priveržiama ranka.
Montavimas ❷
1. Patikrinkite vožtuvo ir pavaros jungimą.
Pavara montuojama vožtuvo stiebą
nukreipiant aukštyn gamintojo nustatyta).
Įsitikinkite, ar pavara saugiai pritvirtinta
prie vožtuvo korpuso.
2. Prijunkite pavarą pagal elektrinių
sujungimų schemą.
3. Stiebo judėjimo kryptį galima stebėti
pagal padėties indikatorių ①.
Elektriniai sujungimai ❸
Nelieskite jokių dalių, esančių
ant montažines plokštės!
Prieš prijungdami prie pavaros
laidus, išjunkite maitinimą!
Įtampa pavojinga gyvybei!
Prijunkite pavarą pagal elektrinių
sujungimų schemą.
Raudona
Pilka
Juoda
24 VAC
Y 0 - 10 VDC
Bendras
Funkcijų pasirinkimo jungiklių
nustatymas
Pradinis nustatymas
Reset
0V…---V
Inverse
Sequential
5(6)…10 V
I
Reset
2V…---V
Direct
- - -
0(2)…5(6) V
U
Pradinis nustatymas
2 V...---V 0V...---V
Tiesioginis veikimas Atvirkštinis veikimas
--- Nuoseklusis
0(2)...5(6)V 5(6)...10V
U I
Gamintojo nustatymas:
Visi jungikliai yra išjungtoje (OFF) padėtyje.
PASTABA:
Leidžiami visi funkcijų pasirinkimo
jungikliųderiniai. Visos pasirinktos
funkcijospridedamos viena po kitos.
Pradinis nustatymas ❹
Prijungus pavarą prie elektros maitinimo,
prasideda savaiminio nustatymo procedūra.
Kol vyksta ši savaiminio nustatymo
procedūra, mirksi indikatorius, pažymėtas
simboliu ①. Trukmė priklauso nuo stiebo
eigos, dažniausiai ši procedūra užtrunka
kelias minutes. Pasibaigus savaiminio
nustatymo procedūrai, atmintyje išsaugomas
vožtuvo stiebo ilgis. Norėdami iš naujo
pradėti savaiminio nustatymo procedūrą,
perjunkite pirmąjį jungiklį, pažymėtą
“RESET”. Jei maitinimo įtampa nutrūksta
arba daugiau negu 0.1s jos reikšmė būna
žemesnė už 80 % nominalios reikšmės,
atmintyje išsaugoma esama vožtuvo padėtis,
o nutrūkus maitinimui, atmintyje išlieka ir visi
duomenys.
2-10 V/0-10 V ❺
Gamintojo nustatymas: 2-10V.
Tiesioginis arba atvirkštinis
veikimas ❻
signalui didėjant, pavaros kotas judėtų
žemyn (tiesioginis veikimas) arba, valdymo
signalui didėjant, pavaros kotas judėtų
aukštyn (atvirkštinis veikimas).
Gamintojo nustatymas:
TIESIOGINIS VEIKIMAS
---/Veikimo pagal seką
nustatymas ❼
PASTABA:
Šią funkciją reikia derinti su penktuoju jungikliu:
0(2)-5(6) V/5(6)-10 V.
0(2)-5(6) V/5(6)-10 V ❽
PASTABA:
Ši funkcija veikia, jei nustatomas 4-asis jungiklis
“---/Sequential”.
U/I ❾
Gamintojo nustatymas:
Įtampos valdymo signalas (2-10 V).
Rankinis valdymas
Rankiniu būdu nevaldykite
pavaros, prie kurios prijungtas
elektros maitinimas!
AME 130, AME 140 ❿
① Nuimkite dangtelį.
② Į vožtuvo stiebą įstatykite 6 numerio
“Allen” raktelį.
③ Rankiniu būdu sukdami pavarą,
paspauskite ir laikykite mygtuką,
esantįpavaros apačioje.
④ Ištraukite įrankį.
⑤ Vėl uždėkite pavaros dangtelį.
Pastaba:
Įjungus pavarą, spragtelėjimas rodo, kad
pavaros krumpliaratis įėjo į normalią padėtį.
AME 130H, AME 140H ⓫
Rankiniu būdu sukdami pavarą, paspauskite
ir laikykite mygtuką, esantįpavaros
apačioje①.
Pastaba:
Įjungus pavarą, spragtelėjimas rodo, kad
pavaros krumpliaratis įėjo į normalią padėtį.
Veikimo patikrinimas
Šviesos diodas, pažymėtas simboliu ❹①
rodo, ar pavara veikia, jos darbinę būklę
irpasitaikančius gedimus.
• Diodas nešviečia
- Pavara neveikia arba nėra elektros
maitinimo.
• Diodas šviečia nuolat
- Pavara veikia normaliai.
• Diodas mirksi 1 Hz dažniu
- Savaiminio nustatymo režimas.
• Diodas mirksi maždaug 3 Hz dažniu:
- Per žema maitinimo įtampa.
- Pradinio savaiminio nustatymo laikas
per trumpas dėl per mažos vožtuvo
eigos.
Šis laikas turi būti ne mažesnis kaip
12sekundžių.
