Danfoss EKC 531D1

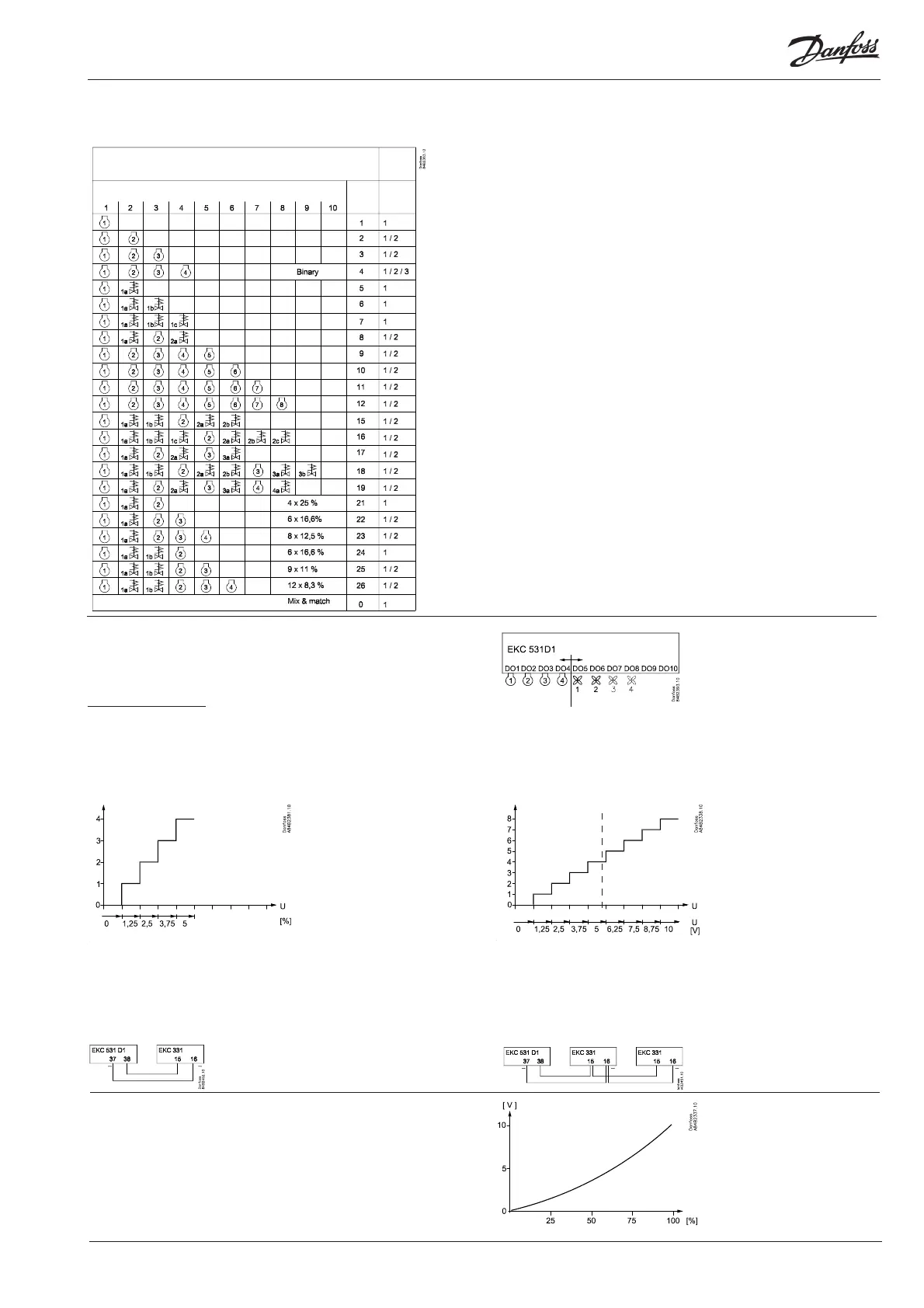

EKC 531D1 Instructions RI8HU352 © Danfoss 12/2004 11
Verdichteranschluss
Schal-
tungsart
Relais Nr.
Einstell.
"C08"
Einstell
"C16"
Benutzerdefi nierte Kombination.
Leistungsstufen
Es wird vorausgesetzt, dass alle Leis-
tungsstufen gleich groß sind. Einzige
Ausnahme sind die Einstellungen
C16 = 0, 4 und 21 bis 26.
Schaltungsart
Schaltungsart 1 gilt für sequenziellen
Betrieb.
Schaltungsart 2 gilt für zyklischen
Betrieb.
Schaltungsart 3 gilt für zyklischen
und binären Betrieb. Bei folgenden
Verdichterleistungen:
1: 9%
2: 18%
3: 36%
4: 36%
Hier wird zyklisch auf 3 und 4 ge-
schaltet, und binär auf 1, 2 und 3/4.
(Nur bei C16 = 4)
Verdichterkonfi guration
Einstellung "C16" wird die Konfi guration defi nieren
Einstellung "C08" wird die Konfi guration defi nieren
Umschaltungen
Bei zyklischem Betrieb und An-
schlüssen mit Entlastungen
treten bei bestimmten Leistungs-
zuschaltungen Überlappungen auf,
wobei die Entlastungen entweder
des einen oder anderen Verdichters
aktiv sein können.
In diesen Fällen werden die En-
tlastungen des Verdichters mit der
niedrigsten Betriebsstundenzahl
ein- und die anderen abgeschaltet.
Die Umschaltung erfolgt mit einem
Intervall von 6 Sekunden.
Ausgeglichener Betrieb
Bei C16 = 21 bis 26 muss Verdichter
1 + die zugehörige Entlastung die
gleiche Leistung haben, wie jeder
der nachfolgenden Verdichter.
Die Entlastung gleicht die zug-
eschaltete Leistung aus, wenn die
nachfolgenden Verdichter zu- und
abgeschaltet werden.
Verdichter 1 ist immer in Betrieb.
Ausgangssignal vom EKC 531D1
In EKC 331 ist der Spannungsbereich auf 0-5 V (“o10”=6) einzustellen.
In EKC 331 ist die Stufenanzahl auf 4 (“o19”=4) einzustellen (auch, wenn
weniger Lüfter angeschlossen sein sollten).
Ausgangssignal vom EKC 531D1
Ist im ersten EKC 331 auf 0-5 V (“o10”=6) einzustellen.
Ist im zweiten EKC 331 auf 5-10 V (“o10”=7) einzustellen.
In beiden EKC 331 ist die Stufenanzahl auf 4 (“o19”=4) einzustellen (auch,
wenn weniger Lüfter angeschlossen sein sollten).
Soll die gesamte Verfl üssigerleistung mit einem Frequ-
enzumrichter geregelt werden, muss EKC 531D1 ein
der gewünschten Leistung entsprechendes analoges
Signal (“c29”=9) abgeben.
Das Signal variiert von 0 bis 10 V. Signal und Leistung
hängen wie folgt zusammen.
Verfl üssigerschaltungen
Nachdem die Verdichterrelais festgelegt wurden, sind die Lüfter-
relais an der Reihe.
Das erste freie Relais (DO1-DO8) wird zum ersten Lüfterrelais.
Anschließend alle weiteren. Werden mehr als die freien DO-Relais
am Regler benötigt, kann am Analogausgang ein Relaismodul mit
folgender Funktion angeschlossen werden:
Wenn mehr als 4 externe Lüfter bei einem EKC 331 vorhanden sind:
1. 2.
Wenn mehr als 4 externe Lüfter an 2 EKC 331 angeschlossen sind:
Anschluss
Anschluss
