Utilisation
Les boutons
Les deux boutons permettent de modifi er un réglage,
l’augmentant ou la réduisant selon le cas. Mais il faut d’abord
avoir accès au menu: appuyer quelques secondes sur le bouton
supérieur. Apparaissent alors la série de codes de paramétrage.
Chercher le code à modifi er et appuyer sur les deux boutons en
même temps. Après la modifi cation, mémoriser la nouvelle valeur
en appuyant à nouveau sur les deux boutons en même temps. Ou
bref :
Accès au menu (ou suppression d’une alarme)
Accès à la modifi cation
Mémorisation de la modifi cation
Utilisation
1. Appuyer sur le bouton supérieur jusqu’à apparition d’un para-
mètre.
2. Appuyer sur l’un des boutons pour trouver le paramètre à
régler.
3. Appuyer sur les deux boutons en même temps jusqu’à appari-
tion de la valeur du paramètre.
4. Appuyer sur l’un des boutons pour choisir la nouvelle valeur.
5. Appuyer à nouveau sur les deux boutons en même temps pour
valider le réglage.
Pour affi cher la pression de condensation sur l’EKA 162, appuyez
brièvement sur le bouton inférieur.
Démarrage rapide
Pour mettre l’installation en marche rapidement et permettre le
départ de la réfrigération, il faut régler les 8 paramètres suivants :
r23 - r28- c08 - c09 - c16 - c29 - o30 et, en dernier, r12.
Après la mise en route de la régulation, procéder à l’ajustage cor-
rect des autres paramètres..

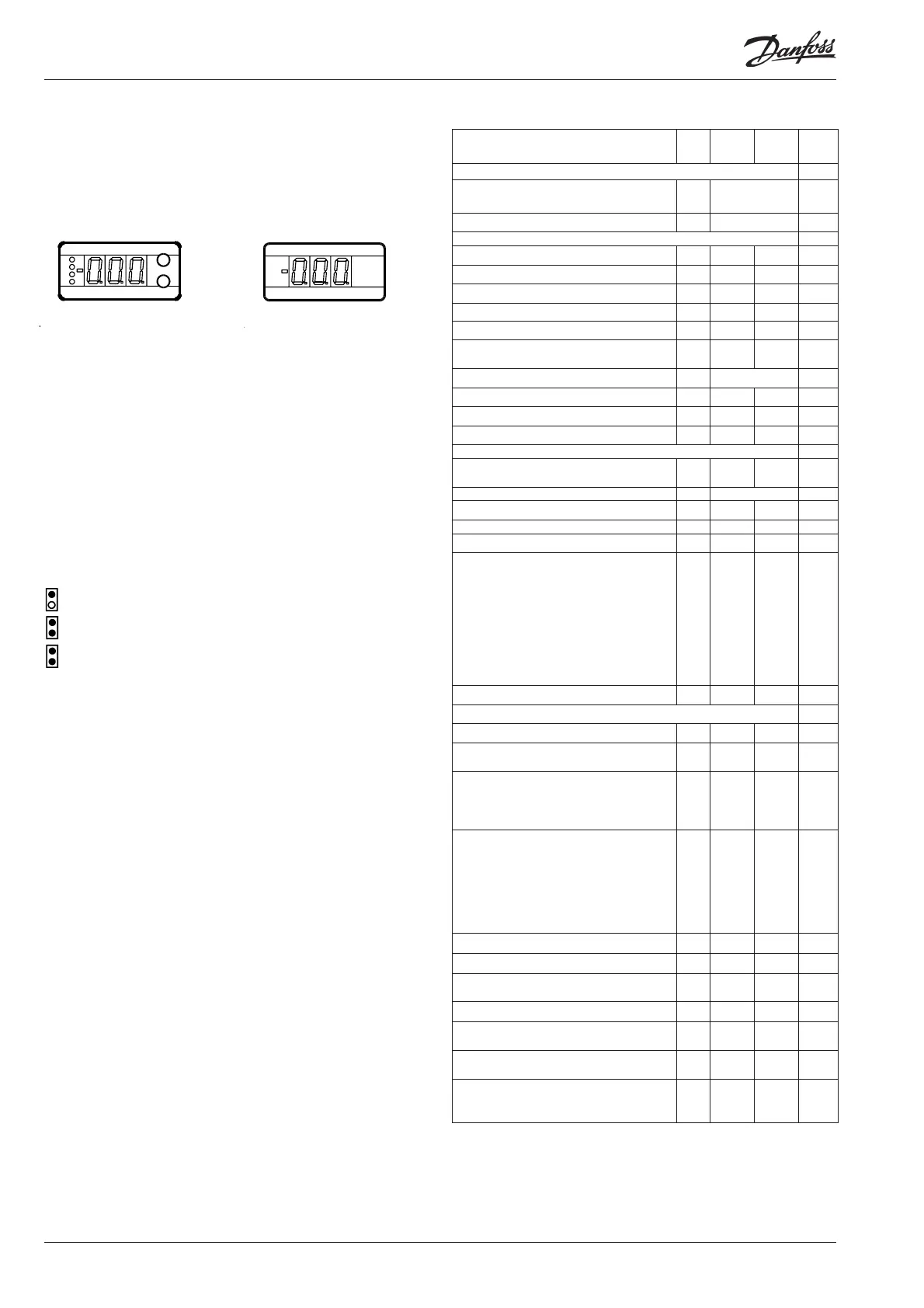

Affi cheur
Les valeurs sont affi chées avec trois chiff res et on a le choix entre
°C et °F.
EKA 162
Pour le réglage et l’affi chage
de la pression d’évaporation.
Les diodes luminescentes
de gauche clignotent en cas
d’alarme.
EKA 161
Pour l’affi chage de la pres-
sion de condensation.
Réglage départ usine
Pour retrouver éventuellement les valeurs réglées en usine, procéder ainsi :
- Couper la tension d’alimentation du régulateur.
- Maintenir les deux boutons enfoncés en remettant le régulateur sous tension.
SW: 1.22
Sommaire des menus EKC 531D1
Référence bibliographiques:
Manuel EKC 531D1 RS8DD---
Guide d'installation, Data communication link RC8AC---
à suivre
Fonction
Para-
métre
Min. Max.
Réglage
départ
usine
Image normale
P0 sera indiqué sur l’EKA 162 (appareil à
boutons)
-°C
Pc sera indiqué sur l’EKA 161 - °C
P0 référence
Zone neutre r01 0.1 °C 20 °C 4.0
Correction du signal du capteur P0 r04 -10 °C 10 °C 0.0
Choix entre (0=bar et °C, 1=Psig et °F) r05 0 1 0
Marche/arrêt de la réfrigération r12 OFF ON 1
Off set de référence pour P0 r13 -20 °C 20 °C 0.0
Réglage du point de consigne de régula-
tion P0
r23 -99 °C 30 °C 0.0
Affi chage de la référence P0 totale r24 °C 0.0
Limitation : Valeur maxi, référence P0* r25 -99 °C 30 °C 30.0
Limitation : Valeur mini, référence P0* r26 -99 °C 0 °C -99.9
Décalage de P0 (ON = actif « r13 ») r27 OFF ON 0
Pc référence
Réglage du point de consigne de régula-
tion Pc
r28 -25 °C 75 °C 35
Affi chage de la référence Pc totale r29 °C 10
Limitation : Valeur maxi, référence Pc r30 -99 °C 99 °C 99.9
Limitation : Valeur mini, référence Pc r31 -99 °C 99 °C -99.9
Correction du signal du capteur Pc r32 -10 °C 10 °C 0.0
Variation de la référence Pc
1 et 2 : régulation PI
1: Référence fi xe. « r28 » est utilisé.
2: Référence variable. La température ex-
térieure (Sc3) est incluse dans la référence.
3: Comme 1, mais avec régulation P
(bande Xp)
4: Comme 2, mais avec régulation P
(bande Xp)
r33 1 4 1
Off set de référence pour Pc r34 -20 °C 20 °C 0.0
Capacité
Temps de marche min. pour relais c01 0 min 30 min. 0
Période min. entre deux enclenchements
du même relais
c07 0 min. 60 min 4
Défi nition du mode de régulation
1 : séquentiel (step mode / FILO)
2 : cyclique (step mode / FIFO)
3: Binaire et cyclique
c08 1 3 1
En mode de régulation utilisant les étages
de compression, il faut défi nir le relais
comme suit :
0: : fermeture à la demande de plus de
capacité
1 : ouverture à la demande de plus de
capacité
c09 0 1 0
Paramètre de régulation pour +Zone c10 0.1 K 20 K 4.0
Paramètre de régulation pour +Zone c11 0.1 min 60 min 4.0
Paramètre de régulation pour ++Zone c12
0.1
min.
20.0
min
2.0
Paramètre de régulation pour –Zone c13 0.1 K 20 K 4.0
Paramètre de régulation pour –Zone c14
0.1
min.
60 min 1.0
Paramètre de régulation pour – Zone c15
0.02
min.
20 min 0.5
Défi nition des raccordements de com-
presseurs.. Reportez-vous à page 10 pour
connaître les possibilités.
c16 0 26 0
* S’applique également à la régulation avec décalage de référence
