070R9830
070R9830
INSTRUCTIONS
KSV
520F0199 DKBG.PI.14.A1.6T 01-12

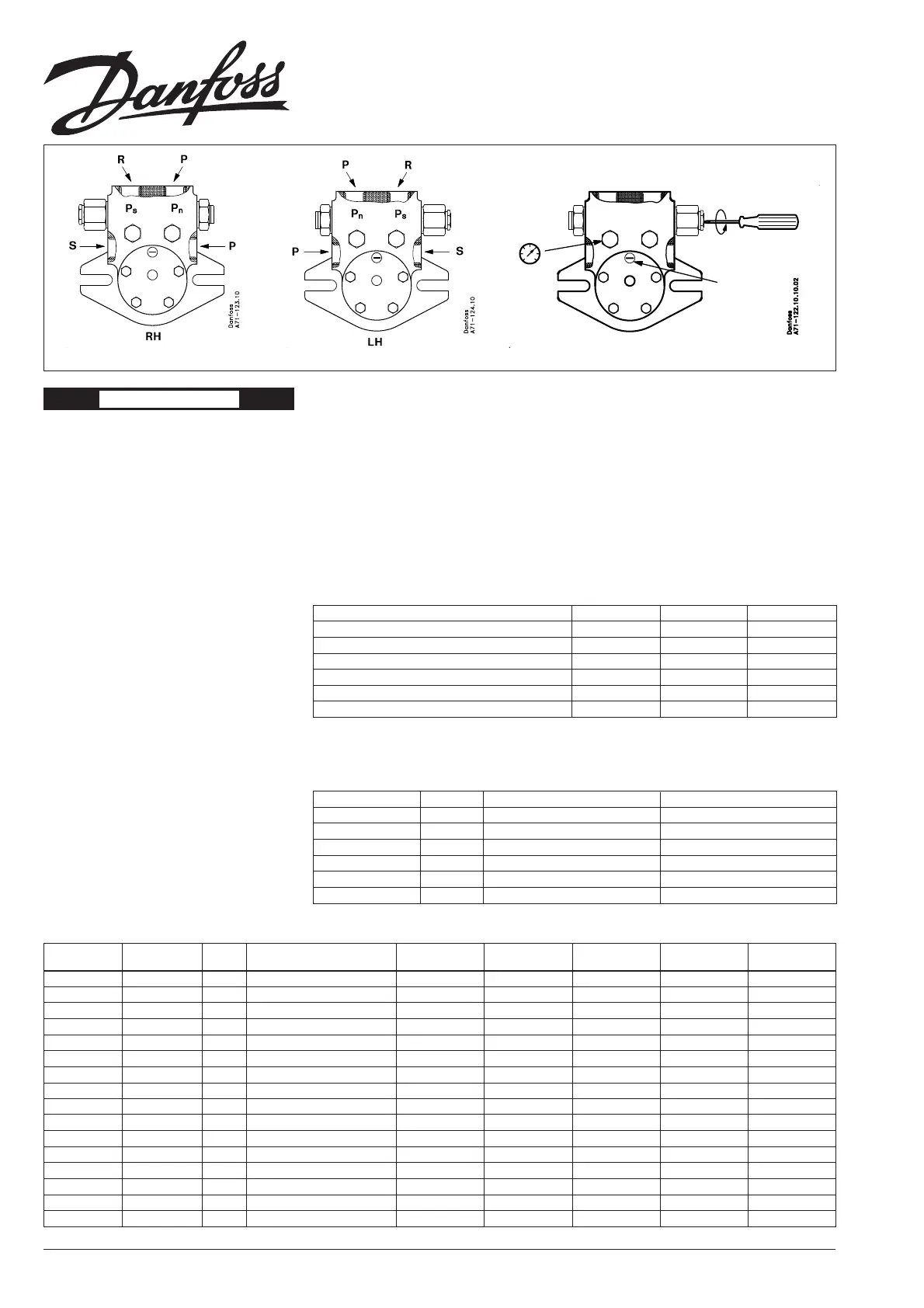

Fig. 1 Fig. 2 Fig. 3
Best.nr. SAFAG Gammelt Danfoss Nyt Tryk Kapacitet
best.nr. best.nr. (bar)* (l/h)
KSA 400 071F2000 ⇒ VBGRMMDC-3-S5030 070H4633 KSV 400 070H2100 6-25 400
KSA 400 071F2000 ⇒ VBGRMMDC-4-S5030 070H4634 KSV 400 070H2000 15-40 400
KSA 400 071F2001 ⇒ VBGRMMIC-3-S5030 070H4733 KSV 400 070H2101 6-25 400
KSA 400 071F2001 ⇒ VBGRMMIC-4-S5030 070H4734 KSV 400 070H2001 15-40 400
KSA 630 071F2002 ⇒ VBGRPDC-3-S5030 070H4643 KSV 630 070H2102 6-25 630
KSA 630 071F2002 ⇒ VBGRPDC-4-S5030 070H4644 KSV 630 070H2002 15-40 630
KSA 630 071F2003 ⇒ VBGRPIC-3-S5030 070H4743 KSV 630 070H2103 6-25 630
KSA 630 071F2003 ⇒ VBGRPIC-4-S5030 070H4744 KSV 630 070H2003 15-40 630
KSA 1000 071F2004 ⇒ VBGRMDC-3-S5030 070H4663 KSV 950 070H2104 6-25 950
KSA 1000 071F2004 ⇒ VBGRMDC-4-S5030 070H4664 KSV 950 070H2004 15-40 950
KSA 1000 071F2005 ⇒ VBGRMIC-3-S5030 070H4763 KSV 950 070H2105 6-25 950
KSA 1000 071F2005 ⇒ VBGRMIC-4-S5030 070H4764 KSV 950 070H2005 15-40 950
KSA 1000 071F2004 ⇒ VBGRGDC-3-S5030 070H4693 KSV 1100 070H2114 6-25 1100
KSA 1000 071F2004 ⇒ VBGRGDC-4-S5030 070H4694 KSV 1100 070H2014 15-40 1100
KSA 1000 071F2005 ⇒ VBGRGIC-3-S5030 070H4793 KSV 1100 070H2115 6-25 1100
KSA 1000 071F2005 ⇒ VBGRGIC-4-S5030 070H4794 KSV 1100 070H2015 15-40 1100
Hvis kunden ikke har angivet trykområde bør der vælges 15 til 40 bar.
Tekniske data
Viscositetsområde: 2,5 til 450 cSt.
Omdrejningstal: Max. 3600 min
-1
med max. tryk 25 bar
Max. 2800 min
-1
i trykområdet 25 til 40 bar
Fabriksindstilling: Minimum tryk
Medietemperatur: Max. 180°C
Max. fødetryk: 5 bar
Tilslutning
P=Dysetilslutning G
1
/2
S=Sugeledning G
1
/2
R=Returledning G
1
/2
P
n
= Trykmåleport G
1
/4
P
s
= Suge/fødetryk måleport G
1
/4
Alle tilslutninger har anslået pakflade for standard
fladepakning.
Fig 1 og fig 2 viser tilslutningsportenes placering på
pumper med højre og venstre omdrejningsretning.
Bemærk
KSV er en ren to-strengspumpe. Ved et-strengs
drift med positivt fødetryk, skal returporten
forbindes til sugeporten ved eksternt omløb.
Installation
Installationen skal forsynes med forfilter efter
gældende forskrifter/praksis
Medier
Pumpen er specificeret for drift med mineralske
brændselsolier eller medier med tilsvarende eller
højere klassifikation
Førstegangs start
Før pumpen startes skal følgende punkter under-
søges.
Check at omdrejningsretningen er rigtig.
Pumpen skal være fyldt med olie. Hvis dette ikke er
tilfældet skal pumpen fyldes.
Alle rørforbindelser og samlinger på sugesiden skal
være lufttætte.
Åben alle ventiler på sugesiden for at skabe mindst
mulig vakuum under udluftning.
Åben en port på tryksiden, start motoren og udluft
både sugeledningen og pumpen til der ikke
optræder luftbobler i oliestrømmen.
Anvend evt. gennemsigtig plastikslange. Luk
porten igen.
Monter et manometer på tryksiden og indstil
olietrykket til den ønskede værdi. Se fig. 3.
Check at alle ventiler er i normal position og at
brænderen kører tilfredsstillende.
Stop pumpen og afmonter manometer. Genstart
pumpen.
DANSK
Tank tilslutning
Både sug og retur skal være neddyppet i olien og
sugestudsen skal anbringes i en højde over bunden
så bundfald ikke suges med op i pumpen. (10 cm.
er en acceptabel afstand fra bunden).
Returstudsen skal anbringes så tilstrækkelig langt
væk fra sugerøret at returolien ikke har en direkte
indflydelse på ansugningen.
Tank og filterproducenter udgiver retningslinier for
installationerne og DIN 4755 giver også
informationer om tankinstallationen.
Tilbehør
Pumpen kan anvendes som transport-/fødepumpe
ved udskiftning af trykfjeder. Fjeder skal bestilles
separat.
KSV kan forsynes med varmepatron med diameter
∅ 6,5 × 42.
TilbehørSpænding Best.nr. Kabellængde
Fjeder. Trykområde 1,0 til 4,0 bar 070H0000
Fjeder. Trykområde 2,0 til 9,0 bar 070H0001
Varmepatron 125 W 230 V 070H0002 300 mm
Varmepatron 125 W 230 V 070H0003 600 mm
Varmepatron 125 W 110 V 070H0004 450 mm
Kabelforskruning M8 × 1 070H0005
Oliepumpe type VBGR (KSV)
Portbetegnelser
I en overgangsperiode vil der forekomme pumper
som erstatter KSA400, 630, 1000 med betegnelsen
VBGR og KSV. Se skema.
Funktion Gevind Danfoss betegnelse SAFAG betegnelse
Sugeport G
1
/2 SA
Trykport G
1
/2 PS
Tryk måle port G
1
/4 Pn
Sug måleport G
1
/4 Ps
Returport G
1
/2 RR eller (BP)
Omdrejningsretning RH (højre) LH (venstre) DC (højre) IC (venstre)
Tilslutningsportene vil på VBGR have de normale
SAFAG betegnelser.
På KSV vil portene blive betegnet i henhold til
normal Danfoss standard.
Konversion KSA til KSV (VBGR)
Varmepatron
