Danfoss TPONE-RF - RX1-S Receiver Wiring; Remote Sensor Inputs; Room or Limit Sensor Connections; Window Switch Contact Wiring

Danfoss Heating
5
Remote sensor inputs
[FR] Entrées de capteurs à distance
[DE] Eingäng für entfernte Sensoren
[ES] Entrada para sensor externo
S1
S2
S1
S2
Remote room or limit sensor
[FR] Capteur d’ambiance à distance ou pour
capteur de limite
[DE] Fernfühler oder Grenzwertsensor
[ES] Sensor externo de ambiente o sensor
de límite de temperatura
[IT] Sensore limite o ambiente remoto
[TR] Oda sensörü veya limit sensörü
[DK] Ekstern rumssensor eller grænseføler

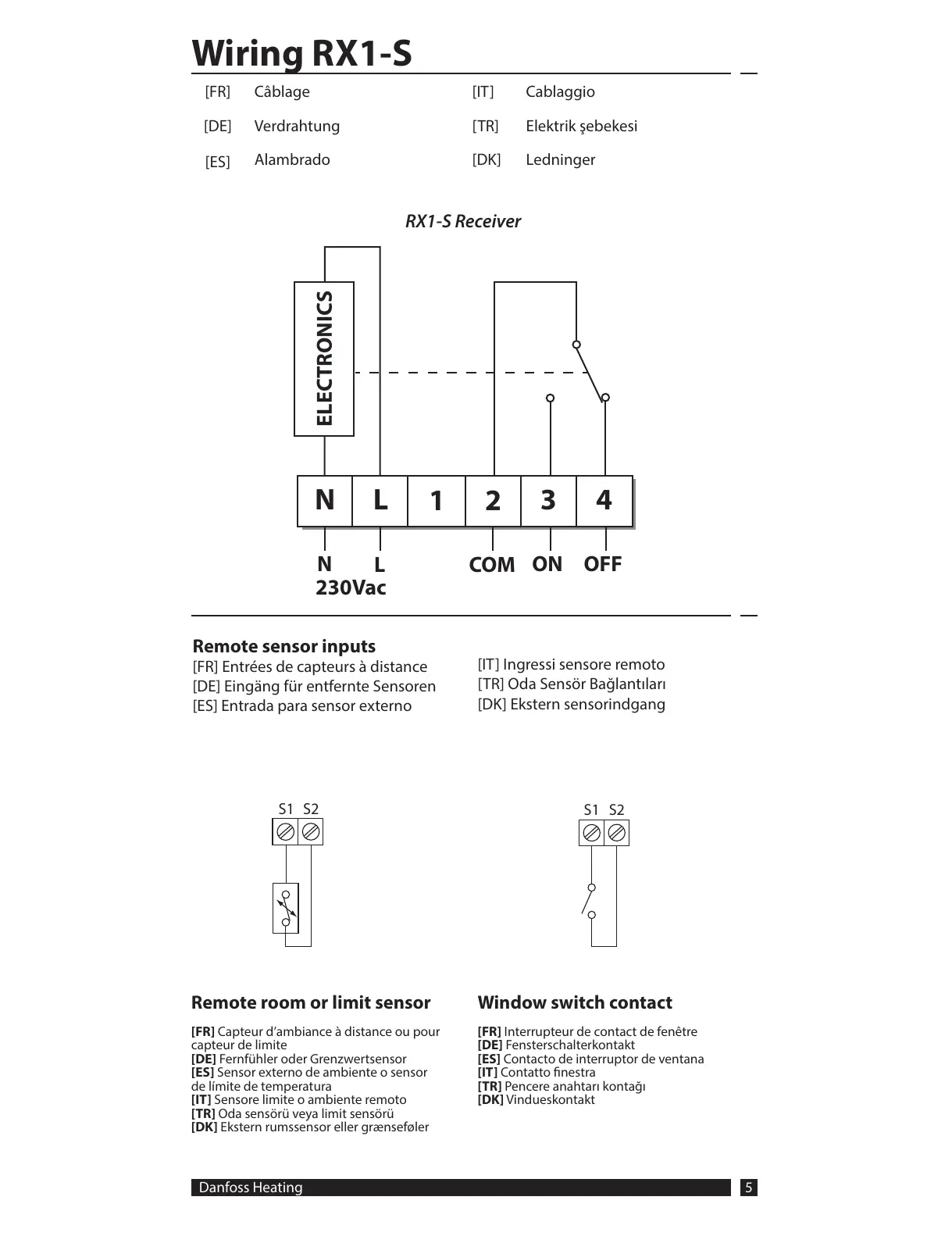

Wiring RX1-S
[FR] Câblage [IT] Cablaggio
[DE] Verdrahtung [TR] Elektrik ebekesi
[ES]
Alambrado [DK] Ledninger
Window switch contact
[FR] Interrupteur de contact de fenêtre
[DE] Fensterschalterkontakt
[ES] Contacto de interruptor de ventana
[IT] Contatto nestra
[TR] Pencere anahtarı kontağı
[DK] Vindueskontakt
ELECTRONICS
N
L
N
L
2
3
4
COM
ON
OFF
230Vac
1
RX1-S Receiver
[IT] Ingressi sensore remoto
[TR] Oda Sensör Bağlantıları
[DK] Ekstern sensorindgang
