Danfoss VLT 5000 Quick Setup

VLT® 5000 Quick Setup
■ Kennismaking met Snelle Setup
Deze handleiding Snelle Setup helpt u een
EMC-correcte installatie van de frequentie-omvormer
uit te v oeren door de kabels voor stroom, motor
en besturing aan te sluiten (afb. 1). U start/stopt
de motor met de schakelaar.
Voor de VLT 5122 - 5500 380 - 500 V, VLT 5032
- 5052 200 - 240 V AC en VLT 5075 - 5250 525
- 600 V raadpleegt u Technische gegevens en
Installatie voor informatie over de mechanische
en elektrische installatie.

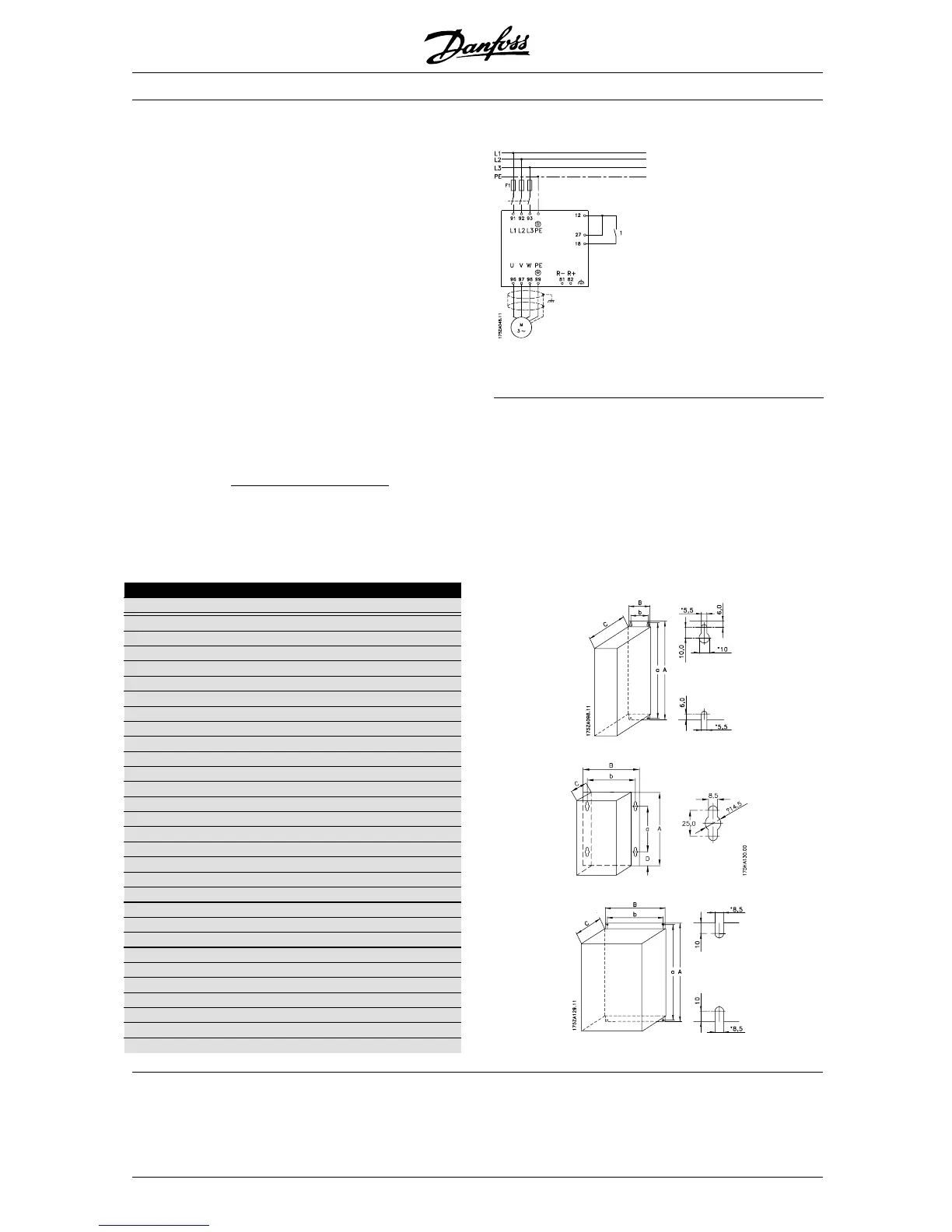

Afbeelding 1
■ 1. Mechanische installatie
VLT 5000 frequentie-omvormers kunnen naast elkaar worden geïnstalleerd. Voor een goede koeling is een
vrijeruimtevan1
00 mm boven en onder de frequentie-omvormer vereist (bij de 5016-5062 380-500 V,
5008-5027 200-240 V en 5016-5062 550-600 V is 200 mm vereist, bij 5072-5102, 380-500 V 225 mm).
Boor alle gaten volgens de afmetingen die in de tabel worden opgegeven. Let hierbij op de verschillen in
spanning van de eenheden. Bevestig de frequentie-omvormer aan de muur. Draai de vier schroeven aan.
Alle afmetingen worden aangegeven in mm.
VLT-type A B C a b
Bookstyle IP 20, 200–240 V, (afb. 2)
5001 - 5003 395 90 260 384 70
5004 - 5006 395 130 260 384 70
Bookstyle IP 20, 380–500 V (afb. 2)
5001 - 5005 395 90 260 384 70
5006 - 5011 395 130 260 384 70
Compact IP 54, 20 0–240 V (afb. 3)
5001 - 5003 460 282 195 260 258
5004 - 5006 530 282 195 330 258
5008 - 5011 810 350 280 560 326
5016 - 5027 940 400 280 690 375
Compact IP 54, 38 0–500 V (afb. 3)
5001 - 5005 460 282 195 260 258
5006 - 5011 530 282 195 330 258
5016 - 5027 810 350 280 560 326
5032 - 5062 940 400 280 690 375
5072 - 5102 940 400 360 690 375
Compact IP 20, 20 0–240 V (afb. 4)
5001 - 5003 395 220 160 384 200
5004 - 5006 395 220 200 384 200
5008 560 242 260 540 200
5011 - 5016 700 242 260 680 200
5022 - 5027 800 308 296 780 270
Compact IP 20, 38 0–500 V (afb. 4)
5001 - 5005 395 220 160 384 200
5006 - 5011 395 220 200 384 200
5016 - 5022 560 242 260 540 200
5027 - 5032 700 242 260 680 200
5042 - 5062 800 308 296 780 270
5072 - 5102 800 370 335 780 330
Afbeelding 2
Afbeelding 3
Afbeelding 4
MG.50.A2.62 - VLT is a registered Danfoss trademark
44

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
