VLT® 5000 Quick Setup
■ Introduktion til Hurtig opsætning
Denne hurtige opsætning vejleder dig gennem
EMC-korrekt installation af frekvensomformeren
ved tilslutning af kabler til netforsyning, motor og
styring (fig. 1). Start og stop af motoren skal
foretages ved hjælp af afbryderen.
Læs Tekniske data og Installation angående
mekanisk og e lektrisk installation af VLT 5122 -
5500 380-500 V, VLT 5032 - 5052 200-240 V AC
og VLT 5075 - 5250 525-600 V.

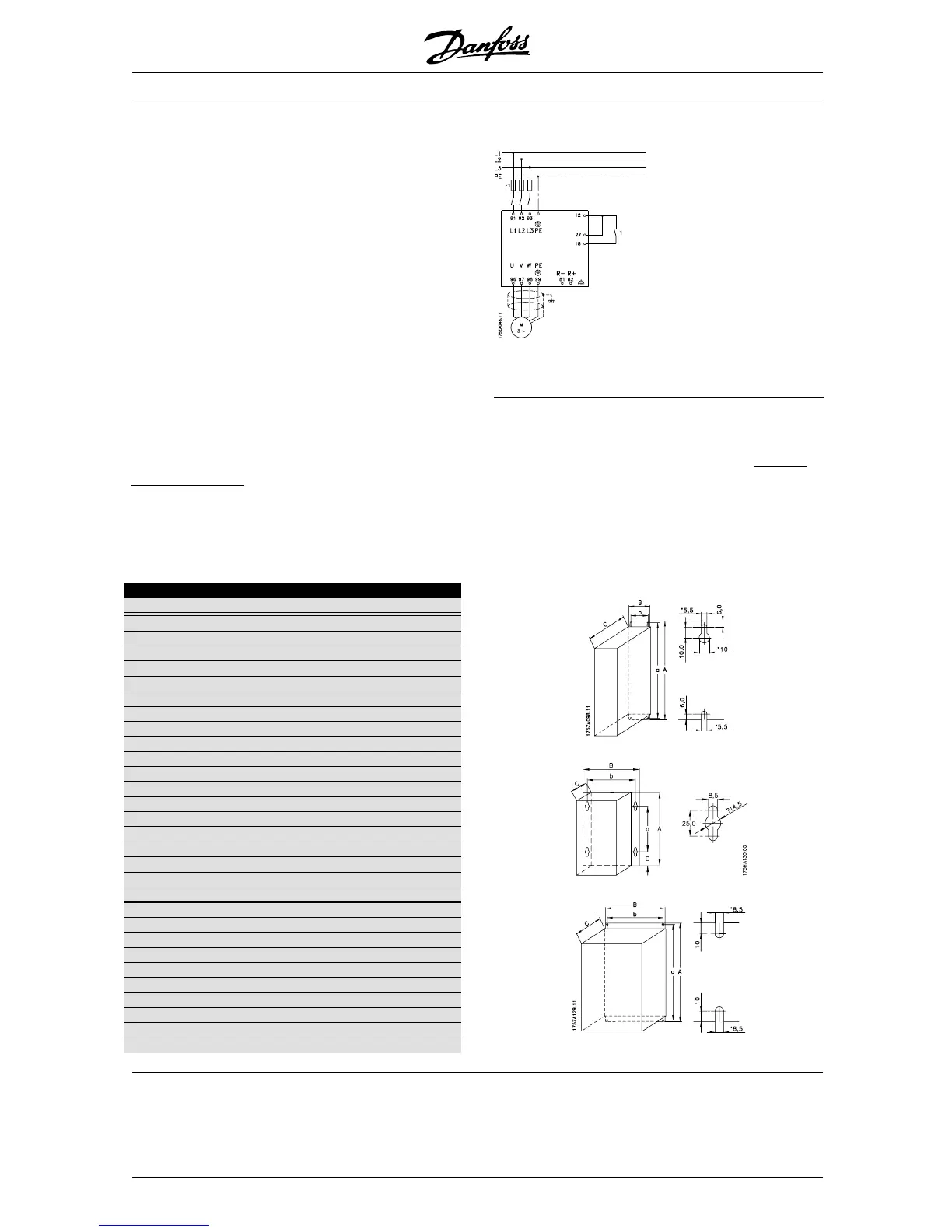

Fig. 1
■ 1. Mekanisk installation
VLT 5000-frekvensomformere kan monteres side om side. Behovet for køling gør, at der skal være 100 mm
luft over og under frekvensomformeren. 5016-5062 380-500 V, 5008-5027 200-240 V og 5016-5062
550-600 V skal bruge 200 mm, 5072-5102, 380-500 V 225 mm).
Bor alle huller efter de mål, der er angivet i tabellen. Bemærk venligst spændingsforskellen mellem
apparaterne. Anbring frekvensomformeren på væggen. Spænd alle fire skruer.
Alle mål nævnt nedenfor er angivet i mm.
VLT-type A B C a b
Bookstyle IP 20, 200-240 V, (Fig. 2)
5001 - 5003 395 90 260 384 70
5004 - 5006 395 130 260 384 70
Bookstyle IP 20, 380-500 V (Fig. 2)
5001 - 5005 395 90 260 384 70
5006 - 5011 395 130 260 384 70
Compact IP 54, 2 00-240 V (Fig. 3)
5001 - 5003 460 282 195 260 258
5004 - 5006 530 282 195 330 258
5008 - 5011 810 350 280 560 326
5016 - 5027 940 400 280 690 375
Compact IP 54, 3 80-500 V (Fig. 3)
5001 - 5005 460 282 195 260 258
5006 - 5011 530 282 195 330 258
5016 - 5027 810 350 280 560 326
5032 - 5062 940 400 280 690 375
5072 - 5102 940 400 360 690 375
Compact IP 20, 2 00-240 V (Fig. 4)
5001 - 5003 395 220 160 384 200
5004 - 5006 395 220 200 384 200
5008 560 242 260 540 200
5011 - 5016 700 242 260 680 200
5022 - 5027 800 308 296 780 270
Compact IP 20, 3 80-500 V (Fig. 4)
5001 - 5005 395 220 160 384 200
5006 - 5011 395 220 200 384 200
5016 - 5022 560 242 260 540 200
5027 - 5032 700 242 260 680 200
5042 - 5062 800 308 296 780 270
5072 - 5102 800 370 335 780 330
Fig. 2
Fig. 3
Fig. 4
MG.50.A2.62 - VLT is a registered Danfoss trademark
4
