Sådan monteres stødabsorberende bundvanger
Bundvangernes
formål
Ved brug af bundvanger er det muligt at placere flg. affugtere på gulvet:
CDP 75 • CDP 125 • CDP 165
Indhold
Pakken skal indeholde flg. dele:
 2 bundvanger
 4 vibrationsdæmpere
 4 sætskruer, M8 × 10 mm med ø8 tandskiver
 4 sætskruer M5 × 16 mm til fastmontering af affugteren
Illustration

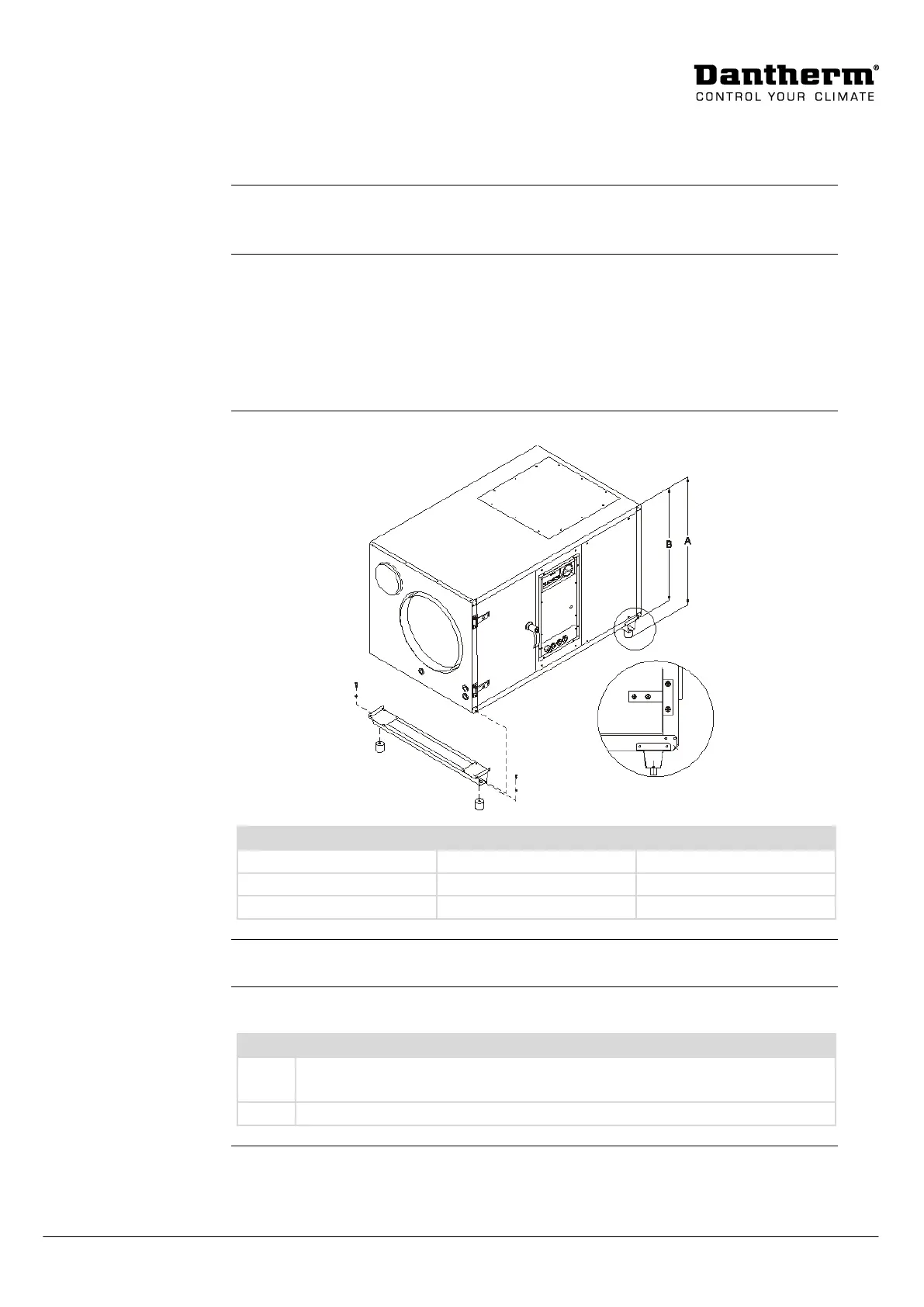

Her ses en illustration, som du kan bruge i forbindelse med monteringen:
A ±2 mm
B
CDP 75
745 mm
650 mm
CDP 125
942 mm
850 mm
CDP 165
1067 mm
975 mm
Værktøj
For at montere bundvangerne skal du bruge en 8 og en 13 mm gaffelnøgle.
Fremgangsmåde
Følg nedenstående vejledning for at montere bundvangerne på affugteren:
Trin
Handling
1
Monter vibrationsdæmperne på vangerne ved hjælp af de 4 sætskruer samt
spændeskiver, som vist på illustrationen.
2
Placer affugteren ovenpå vangerne og fastgør med de 4 M5 skruer
