970052 • Version 1.0 • 16.07.2013
Montage der schwingungsgedämpften Sockelschienen
Zweck der
Sockelschienen
Mit den Sockelschienen lassen sich die folgenden Entfeuchter auf dem Boden anbringen:
CDP 75 • CDP 125 • CDP 165
Inhalt
Das Paket muss die folgenden Teile enthalten:
 2 Sockelschienen
 4 Schwingungsdämpfer
 4 Satzschrauben, M8 × 10 mm mit Ø8 Zahnscheiben
 4 Satzschrauben M5 × 16 mm zum Festmachen des Entfeuchters

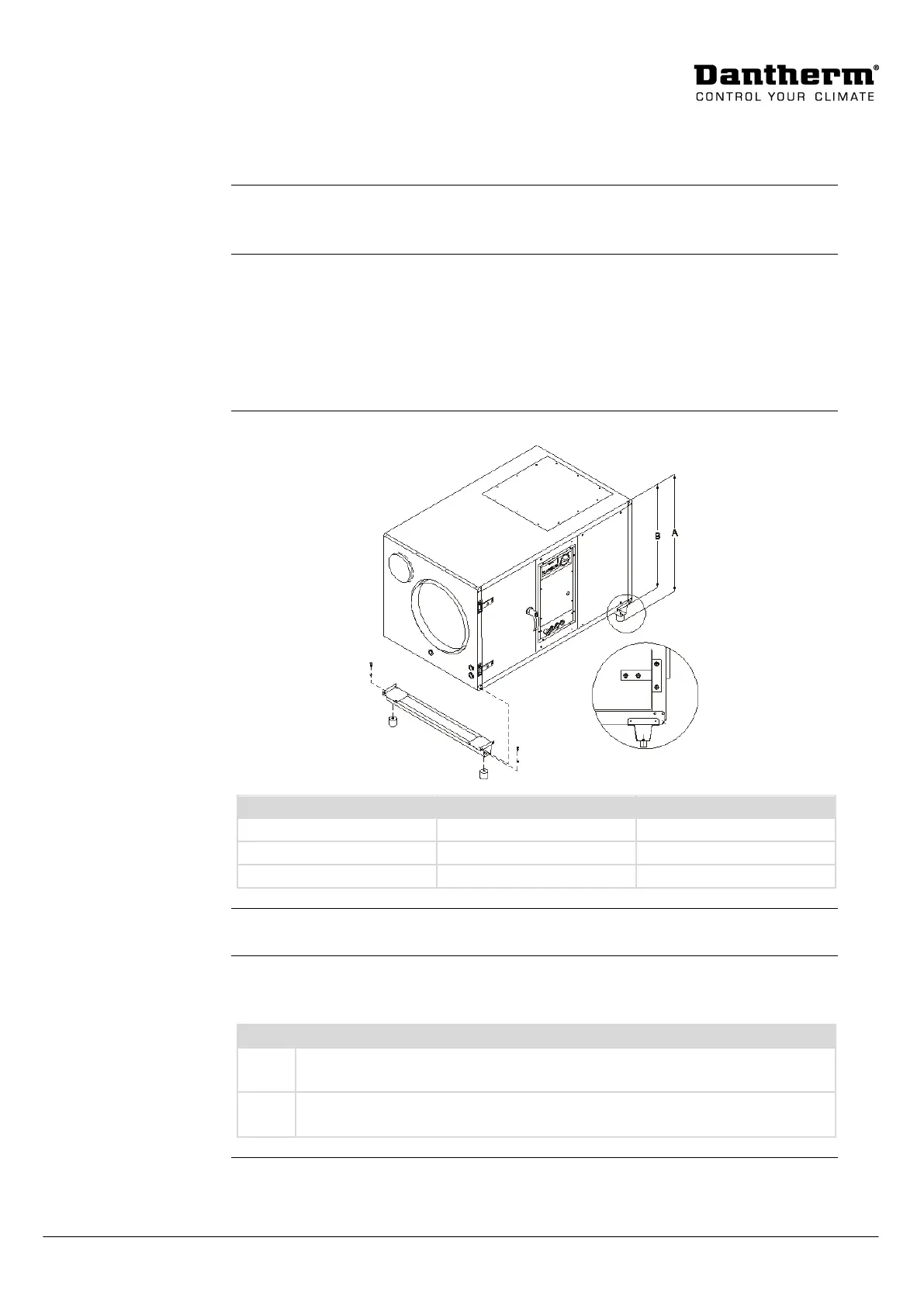

Illustration
Untenstehende Illustration könnte bei der Montage nützlich sein:
A ±2 mm
B
CDP 75
745 mm
650 mm
CDP 125
942 mm
850 mm
CDP 165
1067 mm
975 mm
Werkzeug
Zur Montage der Sockelschienen brauchen Sie ein 8 und ein 13 mm Gabelschlüssel.
Verfahren
Die folgenden Anleitungen sind empfehlenswert für die Montage der Sockelschienen am
Entfeuchter:
Stufe
Handlung
1
Die Schwingungsdämpfer an den Sockelschienen mittels den 4 Satzschrauben
und Spannscheiben wie illustriert montieren.
2
Den Entfeuchter auf den Sockelschienen anbringen und mittels den 4 M5
Schrauben festmachen.
