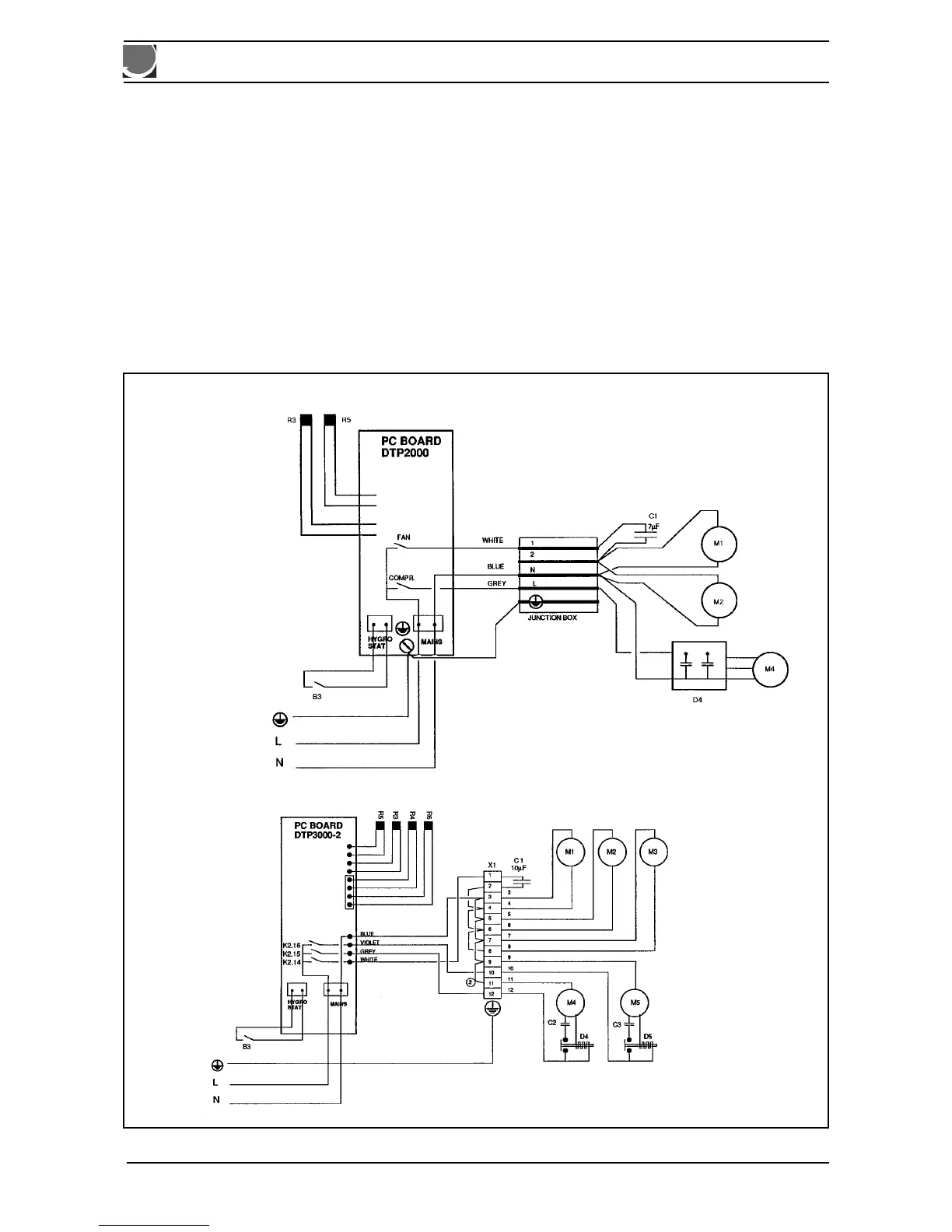

8. Schaltplan / Wiring diagram / Schéma électrique / El-diagram
B3 Hygrostat / Hygrostat/ Hygrostat/ Hygrostat
C1 Ventilatorkondensator / Fancondensor / Condenseur de compresseur / Kompressorkondensator
C2/3 Startkondensator / Starting condensor / Condenseur de démarrage / Sartkondensator
D 4/5 Starteinrichtung Kompressor / Starting equipment compressor / Démarreur compresseur / Startudstyr kompressor
K2.14 Ventilatorrelais / Fan relay/ Relais de ventilateur/ Ventilatorrelæ
K2.15 Kompressorrelais / Compressor relay / Relais de compresseur / Kompressorrelæ
K2.16 Kompressorrelais / Compressor relay / Relais de compresseur / Kompressorrelæ
M1/2/3 Ventilatormotor / Fan motor / Moteur de ventilateur / Ventilatormotor
M4/5 Kompressormotor / Compressor motor / Moteur de compresseur / Kompressormotor
R3/4 Verdampferfühler / Evaporator sensor / Sonde d' évaporateur / Fordamperføler
R5/6 Kondensatorfühler / Condenser sensor / Sonde du condenseur / Kondensatorføler
CDP 20
CDP 30
