Entradas y salidas analógicas
Cada canal analógico tiene las dos entradas y salidas XLR y TRS 1/4” balanceadas electrónicamente. Pueden
utilizarse en configuración balanceada o desbalanceada. Para utilizar la señal desbalanceada se utiliza el jack TS
1/4” o la espiga tierra 3 del cable XLR.
Flujo de señales
Las siguientes ilustraciones muy sencillas indican cómo fluye la señal audio a través del DDP y cómo funciona el
display LCD. Esto ayuda a comprender dónde están ubicados los puntos medidores en el DDP y cómo identificar
los distintos elementos en el display LCD.
125
Sección 2: Un recorrido del DDP
Figura 1: Flujo de señales en el DDP

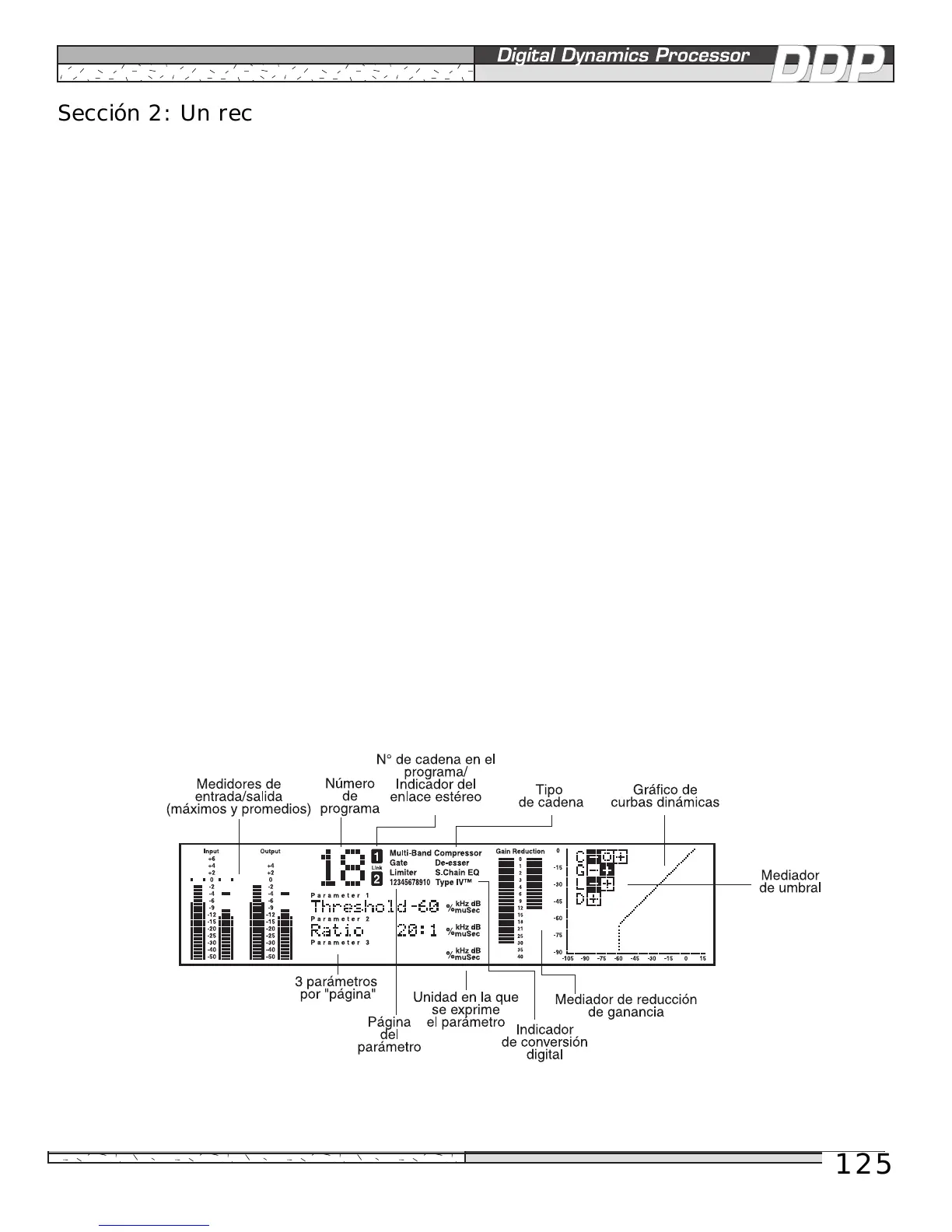

Figura 2: Display LCD del DDP
