Inputs, Outputs - Channel One/Two
Beide Analogkanäle sind mit einem elektronisch symmetrierten Eingang und Ausgang mit XLR- und
Stereoklinkenbuchse ausgestattet. Sie können die Ein- und Ausgänge sowohl symmetrisch als auch asymmetrisch
abschliessen. Für asymmetrische Vebindungen verwenden Sie ein Kabel mit Monoklinkenstecker oder verbinden
Sie Stift 3 des XLR-Steckers mit Masse.
Signalfluss-Diagramm

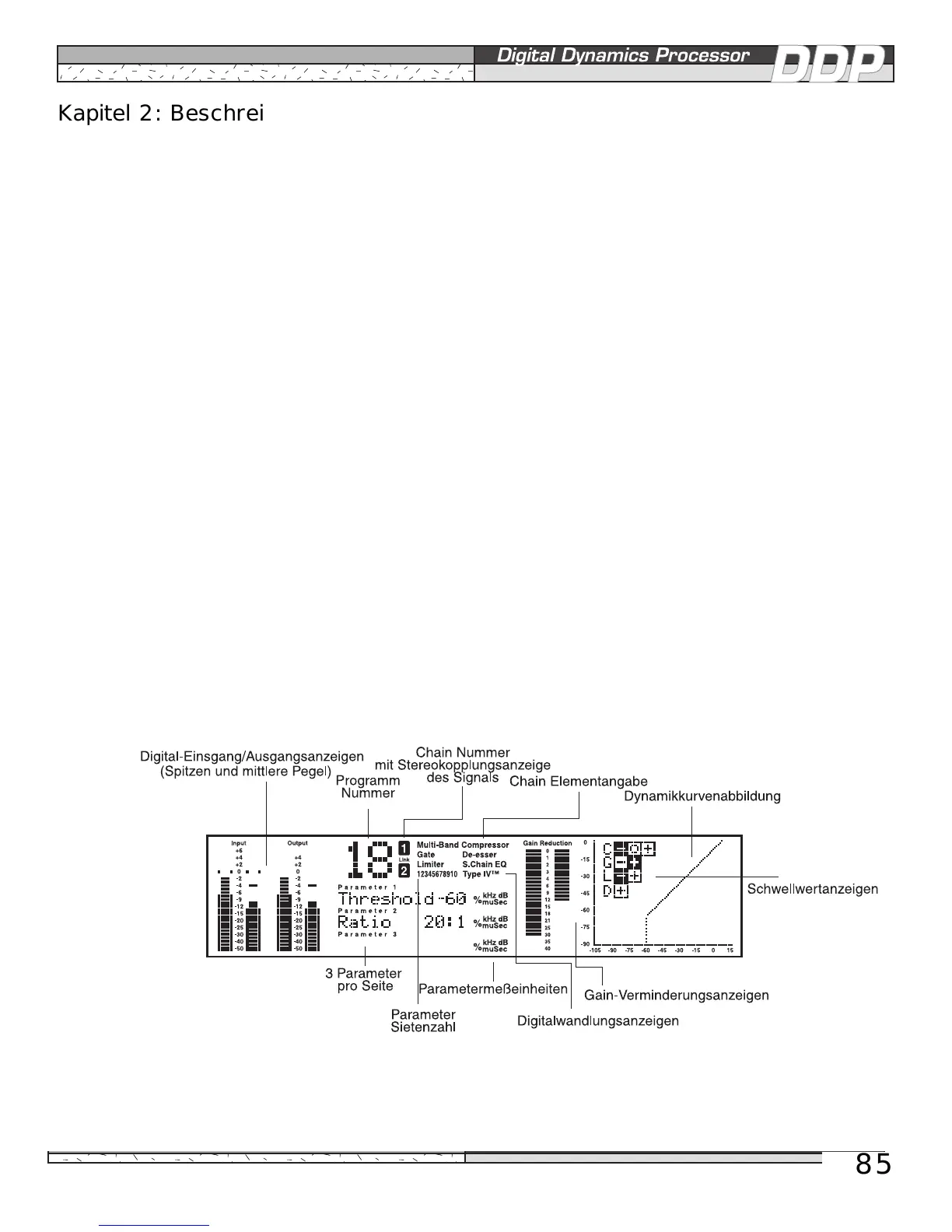

Die beiden untenstehenden Abbildungen stellen den Signalfluss innerhalb des DDP und die Funktionsweise des
Displays dar. Sie können daraus sowohl die verschiedenen Messpunkte als auch die einzelnen Elemente des
Displays ersehen.
