Trajet du signal

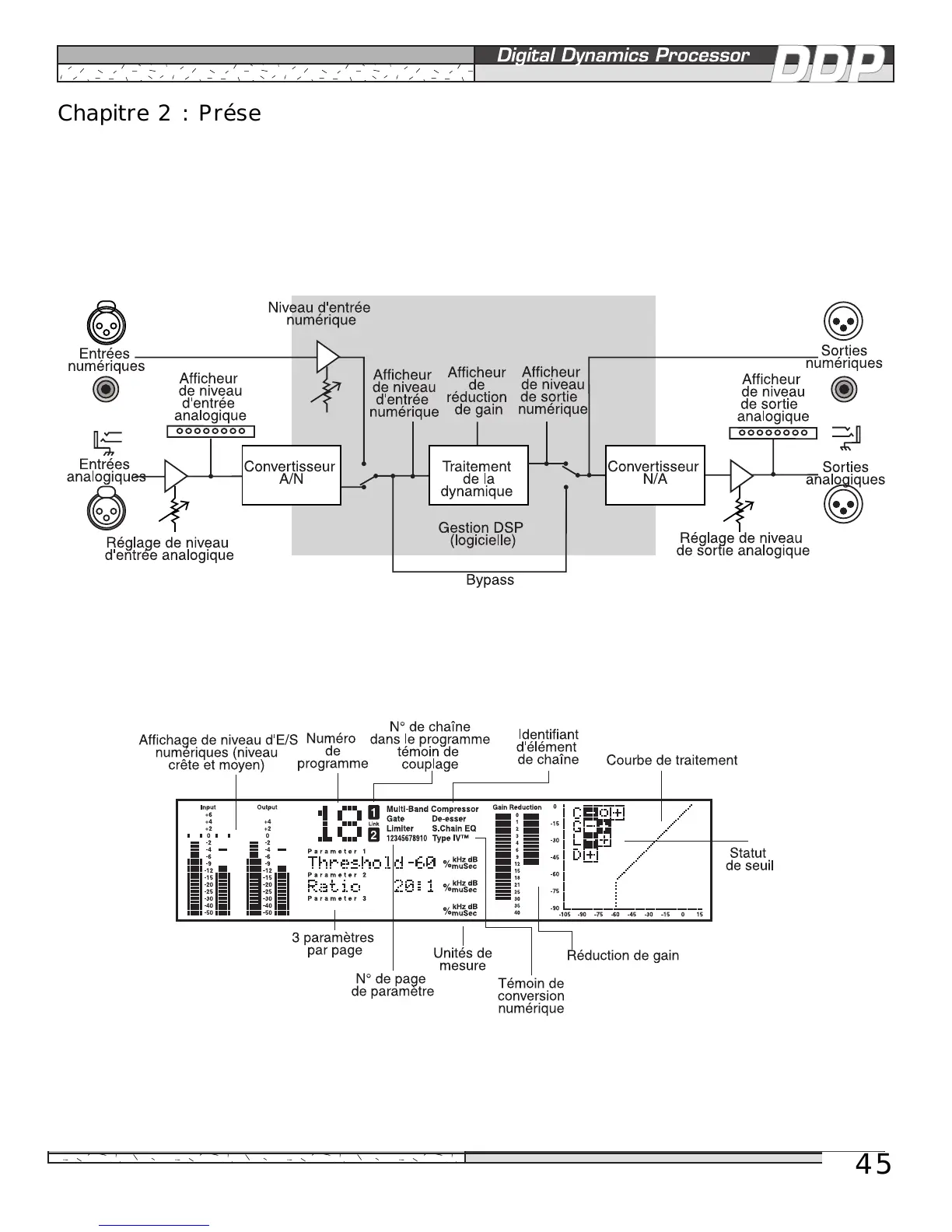

Les schémas ci-dessous illustrent de manière simple le trajet du signal dans le DDP ainsi que le fonctionnement
de l’écran LCD. Ils vont vous aider à comprendre où sont prélevés les points visualisés par l’afficheur du DDP et à
identifier les différents éléments de l’écran LCD.
Fenêtre d’affichage
,,,,,yyyyy
,,,,,yyyyy
45
Chapitre 2 : Présentation du DDP
Figure 1 : Trajet du signal dans le DDP
Figure 2 : Écran LCD du DDP
