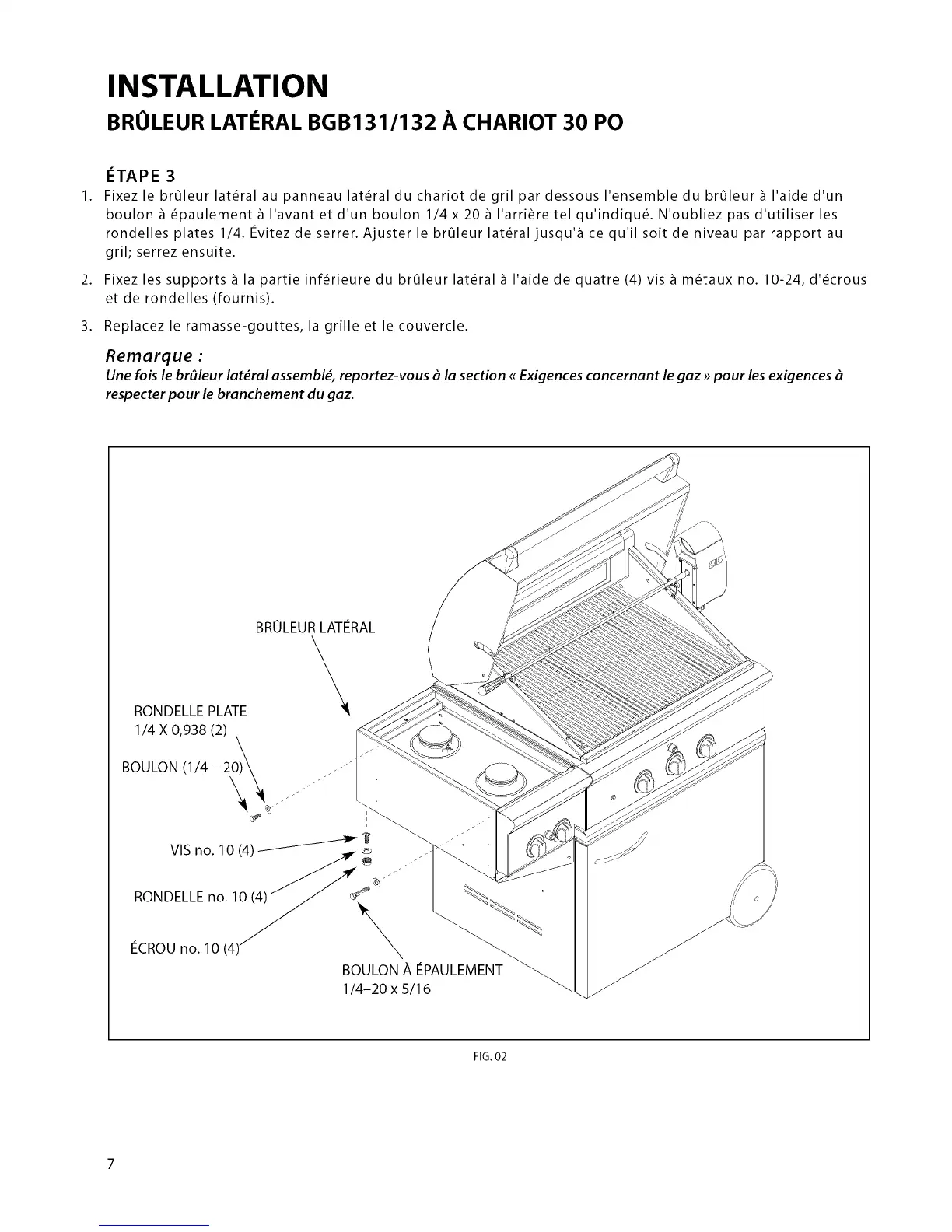

INSTALLATION
BRULEUR LATI_RAL BGB131/132 A CHARIOT 30 PO
1.
2.
I_TAP E 3
Fixez le brQleur lateral au panneau lateral du chariot de gril par dessous I'ensemble du brQleur _ I'aide d'un
boulon _ _paulement _ I'avant et d'un boulon 1/4 x 20 _ I'arri_re tel qu'indiqu& N'oubliez pas d'utiliser les
rondelles plates 1/4. levitez de serrer. Ajuster le brOleur lateral jusqu'_ ce qu'il soit de niveau par rapport au
gril; serrez ensuite.
Fixez les supports _ la partie inf_rieure du brOleur lateral _ I'aide de quatre (4) vis A m_taux no. 10-24, d'_crous
et de rondelles (fournis).
3. Replacez le ramasse-gouttes, la grille et le couvercle.
Remarque :
Une fois le br_leur lateral assembl_, reportez-vous _ la section _ Exigences concernant le gaz >>pour les exigences
respecter pour le branchement du gaz.
BROLEUR LATERAL
RONDELLE PLATE '_
1/4 X 0,938 (2) ,
BOULON (1/4 - 2_-_ .-'"
i ..-
VlS no. 10 (4) _ ®
RONDELLE no. 10
I_CROU no. 10 _ %_
BOULON A I_PAULEMENT
1/4-20 x 5/16
FIG. 02
