INSTALLATION
INSTALLATION DU BRULEUR LATI_RAL - MODi:LE ENCASTRI_
Tousles modules BGB131-BI et BGB132-BI peuvent _tre install_s dans une enceinte combustible avec
d_gagement nul _ I'arri_re, sur le c6t_ et au bas au dessous du premier niveau oppos_ selon la fig. 03.
Pr_voyez une distance de 15,2 cm (6 po) minimum sur les c6t_s et I'arri_re de I'appareil, au-dessus de la
surface decuisson (voirFig. 03).
Pour d_terminer un emplacement appropri_, vous devez tenir compte de plusieurs _l_ments : exposition au
vent, proximit_ de chemins de circulation, n_cessit_ de garder les conduites d'alimentation en gaz le plus
court possible. Placez I'appareil dans un lieu bien a_r& Ne placez jamais I'appareil _ I'int_rieur d'un garage,
abri, passage couvert ou autre lieu clos.
II est recommand_ de pr_voir des trous de ventilation dans I'enceinte au cas o0 une fuite de gaz se produirait.
Le comptoir et les pi_ces d'appui ou la base de support doivent _tre de niveau et plats.
Important!
Les raccords de gaz, le r_gulateur et le robinet d'arr@t fournis par I'installateur doivent @tre facilement accessibles.
15,24 15,24
cm cm
6 po 6 po
VUE ARRI_:RE
;COUNTER TOP"
15,24
cm
6 po[
o i!:ooo
_/,_,_oMsusTIsLEoRz
"_.O.-COMBUST_BLE:
"_,_Z./ff//.////////////5

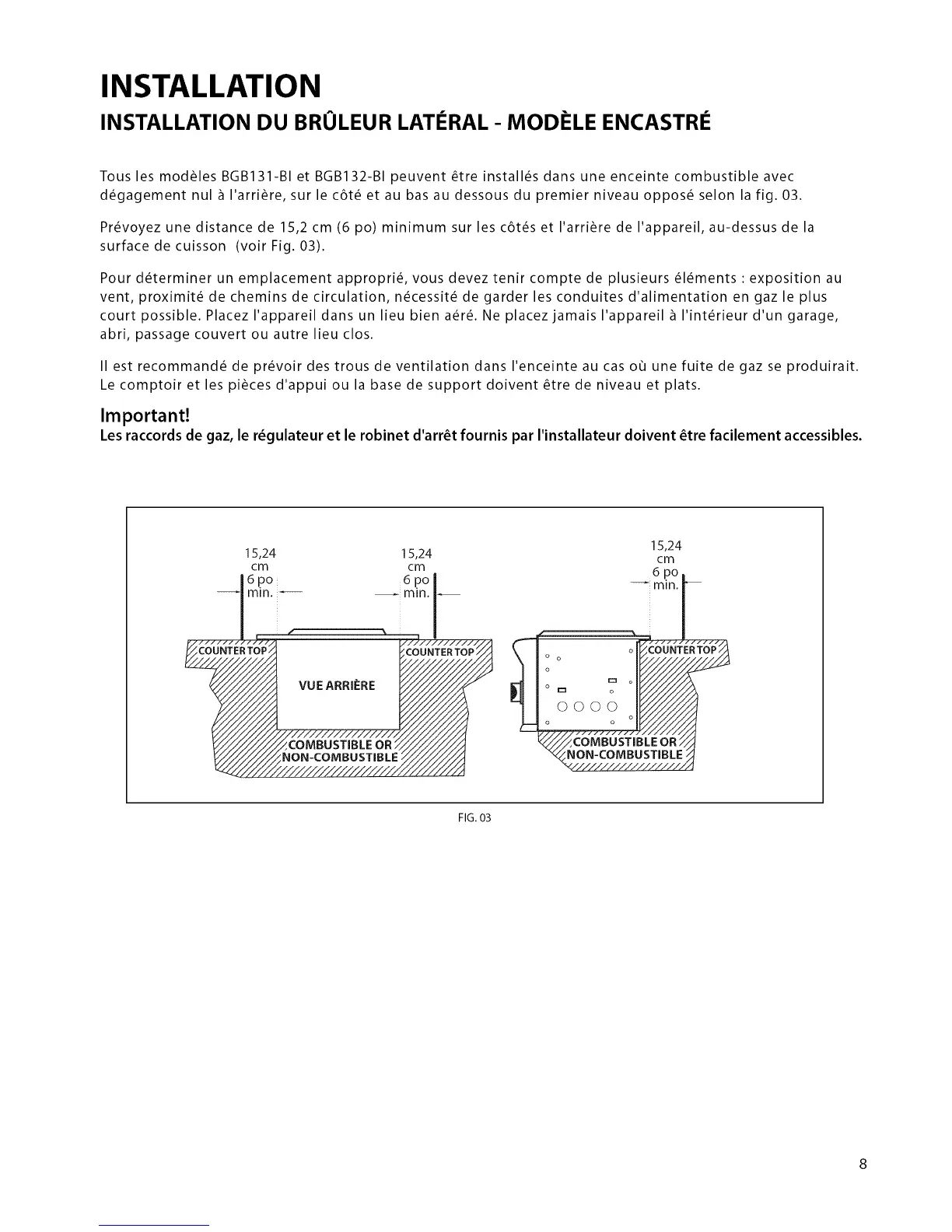

FIG. 03
