P lanif ication de l ’ ins tallation
4
REGISTRE ANTIREFOULEMENT:
Nous recommandons l’utilisation d’un registre antirefoulement dans toutes les installations de hotte à évacuation. Les installa-
tions dans des climats froids nécessitent l’utilisation d’un registre antirefoulement pour minimiser le flot d’air froid dans la
pièce. Un isolant thermique non métallique doit aussi être installé pour réduire la conduction des températures extérieures à
travers le système de conduits. Placez-le à un endroit aussi proche que possible de celui où le système de conduits pénètre
dans la partie chauffée de la maison.
PLANIFICATION DE L’INSTALLATION:
Avant de débuter l’installation de la hotte et du ventilateur, PLANIFIEZ toutes les étapes de l’installation en tenant compte des
éléments suivants :
1. DIMENSION ET EMPLACEMENT DE LA HOTTE - (La hotte doit être aussi large, sinon plus, que l’appareil de cuisson et
doit être centrée sur celui-ci.Verticalement, le bas de la hotte doit se trouver entre 76 et 91 cm (30 à 36”) au-dessus de la
surface de l’appareil de cuisson.
2. SYSTÈME DE CONDUITS - (Transitions entre les conduits, air évacué vers l’extérieur ? Utilisation de registre antirefoule-
ment ? ...etc.)
3. EXIGENCES ÉLECTRIQUES - (120 Volts, 60 Hz, intensité du courant de 15 A, normes en vigueur...etc.)
4. SURFACES DE MONTAGE ADÉQUATES – (Emplacement des poteaux muraux, soutien additionnel pour un montage au
mur sécuritaire...etc.)
MANIPULATION – Cette hotte a été inspectée avant expédition et est exempte de défauts. En raison du poids de la hotte et
du ventilateur, et pour ne pas risquer d’égratigner ou de bosseler l’appareil, nous recommandons que deux personnes se chargent de
déplacer, installer et fixer la hotte afin d’éviter des blessures et d’endommager la hotte.
RETRAIT DU REVETEMENT INTERIEUR:
La hotte professionnelle DCS a été conçue en deux (2) morceaux principaux pour faciliter l’installation et la rendre sécuri-
taire. La procédure suivante doit être effectuée avec la hotte couchée sur son dos sur une surface matelassée. Le revêtement
intérieur peut être séparé de la partie extérieure de la hotte en retirant les 12 vis du périmètre intérieur - (3 vis sur chaque
côté/l’avant/l’arrière). Une fois les vis enlevées, le revêtement glisse vers le bas et donne accès au connecteur mâle/femelle -
Voir Fig.8 à la page 5. Une fois le connecteur débranché, le revêtement peut être mis de côté jusqu’à ce que la hotte ait été
installée dans le soffite ou le mur.

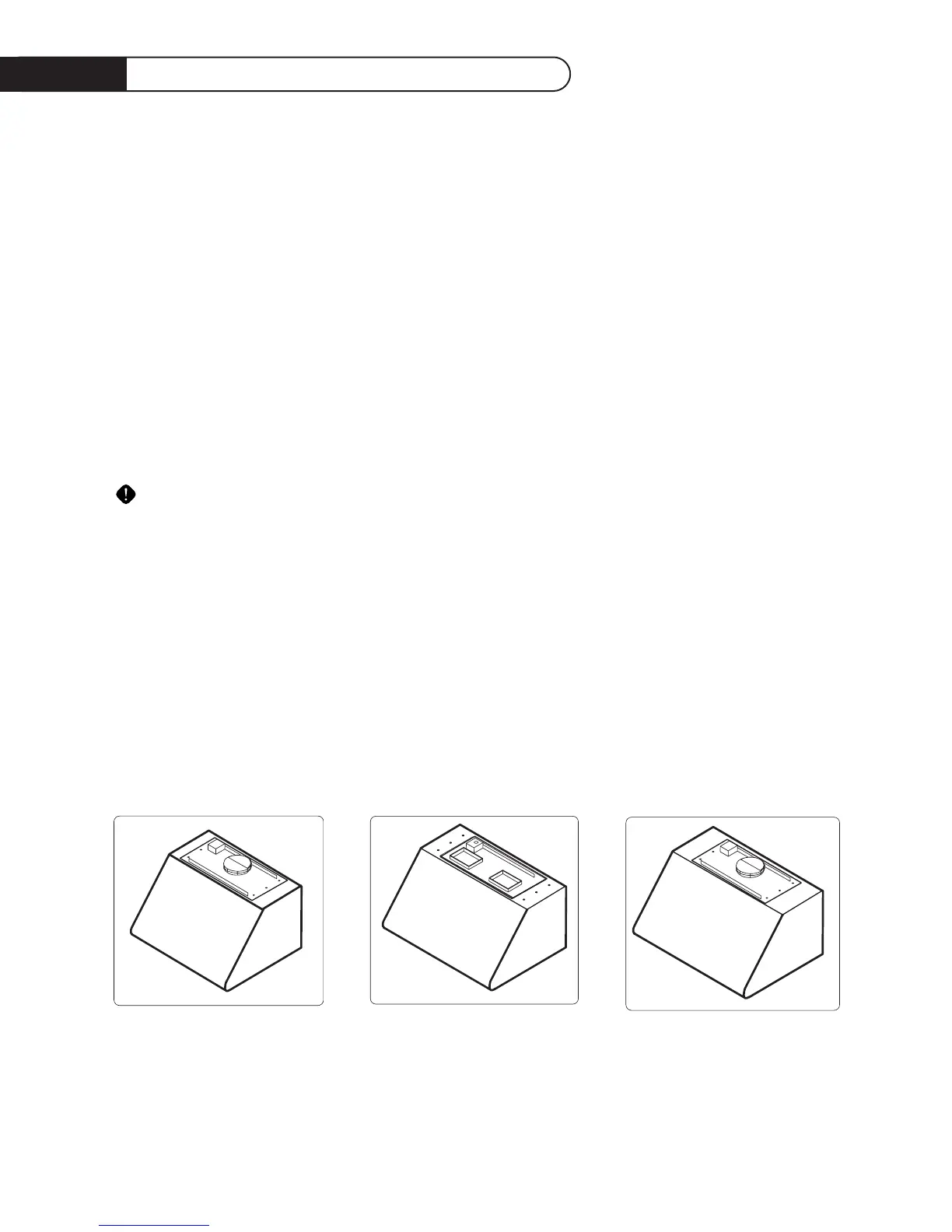

IDENTIFICATION DU MODELE:
DCS-VH-36HS
(avec lampes chauffantes)
DCS-VH-36S (standard)
DCS-VH-48HS
(avec lampes chauffantes)
DCS-VH-48S (standard)
DCS-VH12-36HS
(avec lampes chauffantes)
DCS-VH12-36S (standard)
DCS-VH-30HS
(avec lampes chauffantes)
DCS-VH-30S (standard)
