I nformations s ur les conduits
10
GENERALITES:
- Lorsque vous planifiez la disposition des conduites menant vers l’extérieur,
tenez compte des consignes suivantes :
- Minimisez l’emploi de coudes et de transitions afin de maximiser le débit
d'air vers l’extérieur du bâtiment. Une voie de flux d'air efficiente
contribue à l’efficacité globale de la hotte.
- DCS recommande l’utilisation de conduits muraux plutôt que de conduits
flexibles.
- Des transitions sont requises pour connecter des conduits rectangulaires
à des conduits arrondis.
LE VENTILATEUR DCS-IB12 requiert l’une des transitions arrondies suivantes mesurant 4” x 18” à 10” (vendues séparé-
ment).
Modèle 19052-01-Évacuation verticale
Modèle 19052-02-Évacuation par l’arrière
Modèle 19052-03-Évacuation par la gauche
- Utilisez du ruban adhésif en toile pour sceller les joints des conduits.
EXIGENCES DES MODELES DCS- VH-48 / DCS-VH12-36:
- DCS recommande l’utilisation de conduits arrondis de 10” fournissant une surface utile de 78,6 po
2
.
- Des conduits rectangulaires de dimension différente peuvent être utilisés. Si vous utilisez un conduit rectangulaire, celui-ci
doit être égal à au moins 78,6 po
2
pour assurer de meilleurs résultats. (Exemple- conduit de 3/” x 24” = 78 po
2
)
- Assurez une surface de conduit constante afin d’éviter toute restriction de débit d'air. [Ex.- Avec une hotte VH-48, il n’est
pas conseillé de connecter un conduit de 4” x 13” (52 po
2
) à un conduit arrondi de 10” (78,6 po
2
)]
EXIGENCES DU MODELE DCS-VH-36/30:
- DCS recommande l’utilisation de conduits arrondis de 7” fournissant une surface utile de 34,7 po
2
.
- Des conduits rectangulaires de dimension différente peuvent être utilisés. Si vous utilisez un conduit rectangulaire, celui-ci
doit être égal à au moins 34,7 po
2
pour assurer de meilleurs résultats.
ACCESSOIRES POUR CONDUITS:
- Les chapeaux de mur et de toit doivent posséder une zone ouverte de dimension égale au diamètre des conduits.
- Notez qu’un registre antirefoulement scellé peut réduire le flux d’air.
10"
10-1/2"
4-5/8"

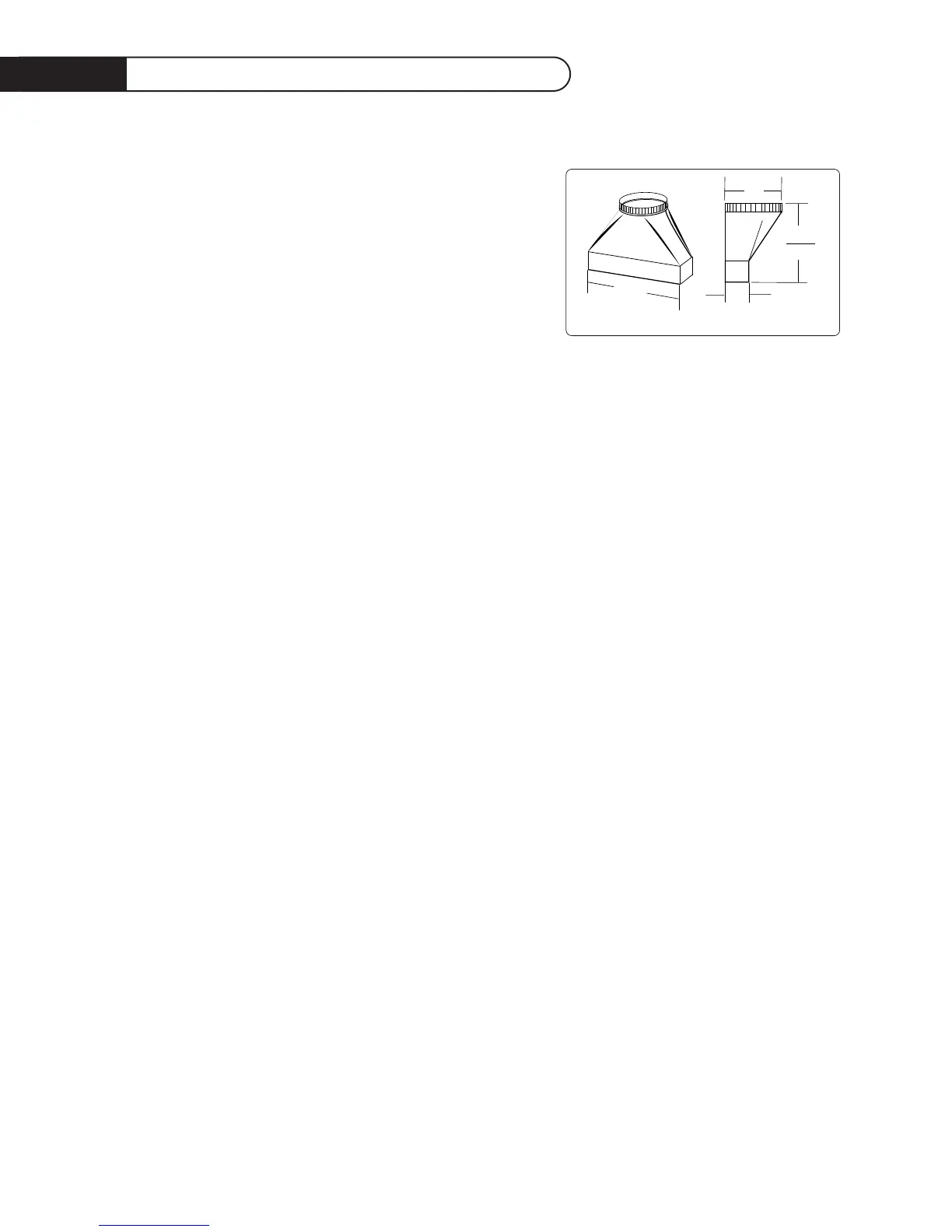

Transition de conduit verticale
18-5/8"
11"
