PREPARATION DU SITE:
Cette hotte professionnelle DCS a été conçue pour permettre une installation
1) dans un soffite (montage au plafond) ou un site sans soffite.
2) directement dans le mur à l’aide des trous pratiqués sur le panneau arrière de la hotte (montage au mur). Pour une fixation
au soffite, nous recommandons d’utiliser aussi les trous du panneau arrière pour obtenir une plus grande stabilité et minimiser
les bruits de vibration. Nous suggérons également que le cadrage final et la finition du mur soient effectués avec la hotte sur
place afin de mieux repérer l’emplacement des conduits et des installations électriques.
CONSTRUCTION DU CADRAGE DU SOFFITE:

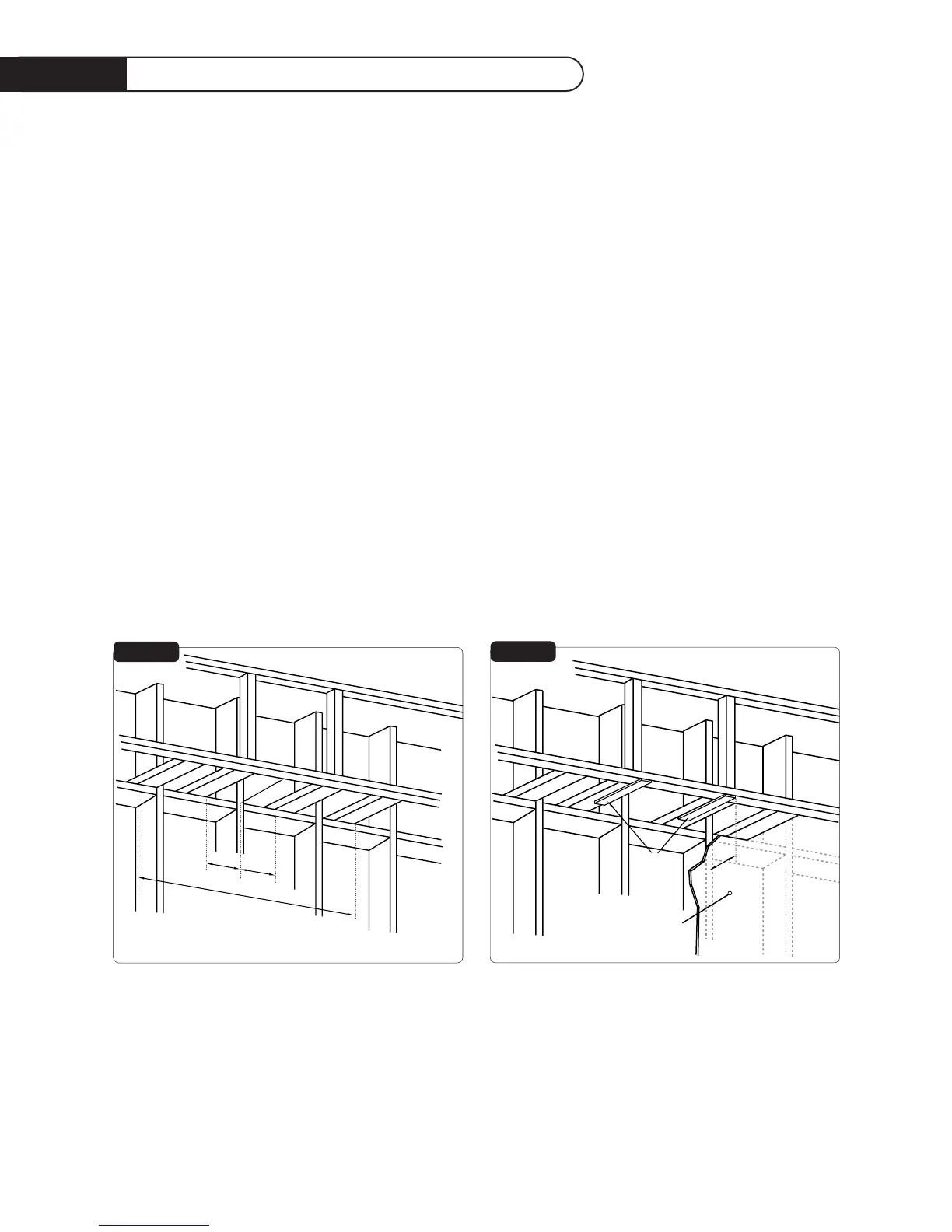

1) Si le site comporte un soffite, utilisez des pièces 2” x 4” pour constituer le cadrage illustré ci-dessous à la Fig. 1. Notez qu’il
faut prévoir une ouverture minimale de 25 cm (10”) pour laisser passer les conduits. Marquez l’axe médian de l’installation,
clouez les 2” x 4” (section large vers le bas) de manière à ce que leurs bords intérieurs soient ceux spécifiés à partir de l’axe
médian. –Voir Figures 1 et 3, page 7.
Note : le second jeu (extérieur) de pièces 2” x 4” n’est pas requis pour l’installation des modèles de 30”.
2) Fabriquez 2 cales de bois (2” x 10” x épaisseur de la cloison sèche). Fixez-les au cadrage tel qu'indiqué à la Fig.2. Placez les
cales de manière à ce qu'elles soient de niveau avec les bords intérieurs du cadrage et les bords avant à 29 cm (11-1/2”) du
mur arrière fini.
