DeDietrich DFP7100X - Choix de Lemplacement Et Encastrement

7
•
1
INSTALLATION
560
585
583
558
592
544
545
50
20
50
20
CHOIX DE L’EMPLACEMENT ET
ENCASTREMENT

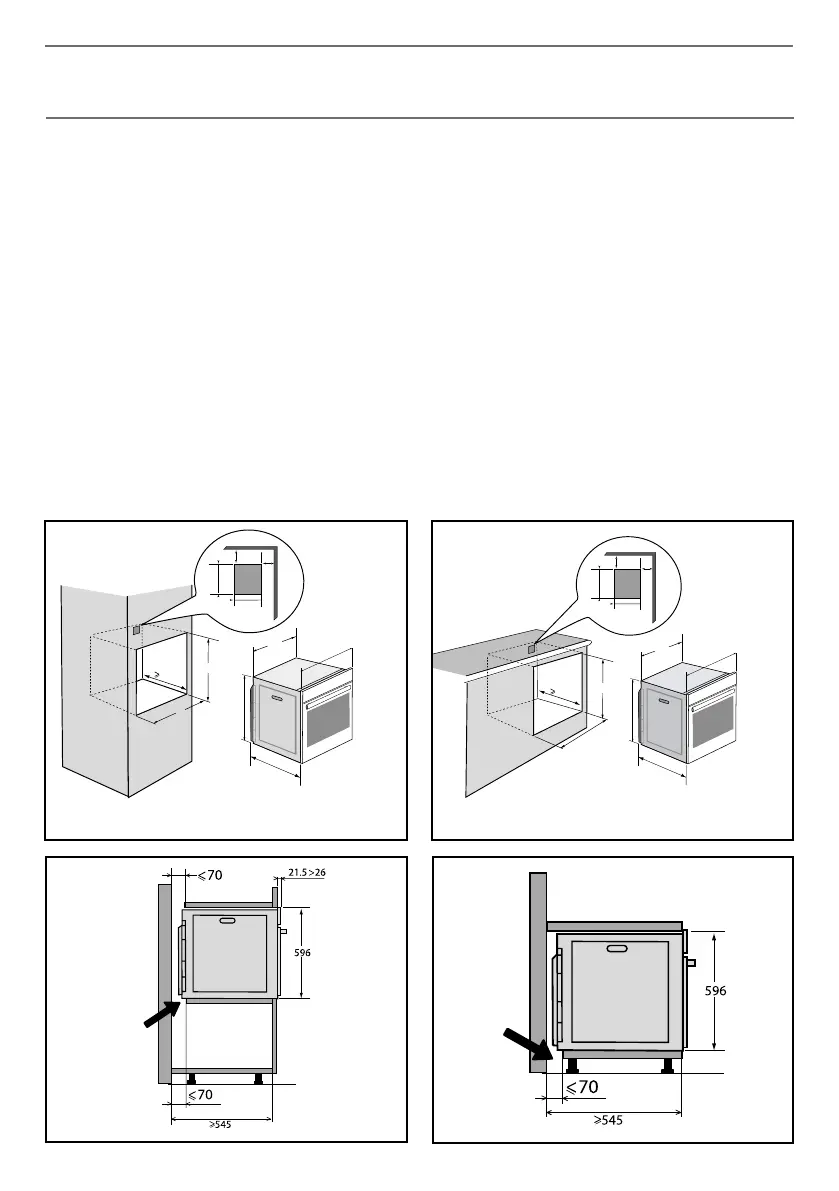

Les schémas déterminent les côtes d’un
meuble qui permettra de recevoir votre four.
Cet appareil peut être installé indi󰀨éremment
en colonne (A) ou sous plan (B). Si le meuble
est ouvert, son ouverture doit être de 70 mm
maximum à l’arrière (C et D). Fixez le four
dans le meuble. Pour cela retirez les butées
en caoutchouc et pré-percez un trou de Ø
2 mm dans la paroi du meuble pour éviter
l’éclatement du bois. Fixez le four avec les 2
vis.
583
558
560
585
545
592
544
50
20
50
20
C
D
Replacez les butées caoutchouc.
Lorsque le meuble est fermé à l’arrière,
pratiquez une ouverture de 50 x 50 mm pour
le passage du câble électrique.
A
B
